Понимание сшитых тканей: совершенствование процессов пултрузии

1. Введение

Пултрузия играет ключевую роль в производстве композитов. В последнее время она значительно улучшилась благодаря технологии сшитых тканей. Эта новая смесь позволяет использовать легкие, высокопроизводительные материалы в различных отраслях промышленности. В этом руководстве мы рассмотрим, как сшитые ткани и пултрузия работают вместе. Мы обсудим технические детали. Затем мы рассмотрим преимущества и лучшие практики для их эффективного использования.

2. Основы пултрузии

Прежде чем мы рассмотрим интеграцию сшитых тканей, давайте сначала разберемся с процессом пултрузии.

2.1 Процесс пултрузии

Пултрузия — это непрерывный метод производства, который производит композитные профили с постоянным поперечным сечением. Процесс начинается с вытягивания сырья, такого как волокна и смола. Затем эти материалы проходят через нагретую матрицу. В этой матрице смола отверждается и затвердевает. Результатом является прочный, легкий и размерно-постоянный композитный продукт.

Ключевые этапы процесса пултрузии включают в себя:

1. Подача армирующих волокон: Мы подаем однонаправленные волокна, такие как стекловолокно и углеродное волокно.
2. Пропитка смолой: волокна проходят через ванну со смолой или систему впрыска. Этот шаг обеспечивает их полное насыщение. Вязкость смолы обычно составляет от 10 до 20,000 3418 сантипуаз. Этот диапазон соответствует стандартам ASTM DXNUMX для испытаний смолы.
3. Предварительное формование: Пропитанные смолой волокна выравниваются и удерживаются на месте.
4. Отверждение в нагретом штампе: преформа проходит через нагретый штамп при температуре от 250°F до 400°F (от 121°C до 204°C). Это соответствует требованиям к отверждению смолы и стандартам качества ISO 9001.
5. Вытягивание и резка: Отвержденный пултрузионный профиль вытягивается со скоростью от 30 до 200 футов в минуту (fpm). Затем он режется на нужную длину, что обеспечивает однородное качество продукции.

2.2 Преимущества пултрузии

Пултрузия имеет ряд явных преимуществ по сравнению с традиционными методами производства:

• Последовательность: Непрерывный процесс пултрузии создает однородные свойства в продукте. Это соответствует стандартам ISO 9001 по контролю качества.
• Высокое отношение прочности к весу: пултрузионные композиты обладают прекрасными механическими характеристиками и малым весом. Они соответствуют стандартам испытаний на растяжение ASTM D3039.
• Экономическая эффективность: пултрузия очень эффективна для больших производственных циклов. Она снижает отходы материалов и затраты на рабочую силу.
• Универсальность: Этот процесс позволяет создавать сложные поперечные сечения и индивидуальные профили.
• Низкий уровень отходов: этот непрерывный процесс сокращает количество отходов материалов и соответствует стандартам ISO 14001 по управлению окружающей средой.

2.3 Применение пултрузионных композитов

Пултрузионные композиты находят применение в самых разных отраслях промышленности, включая:

• Строительство: Конструкционные балки, арматурные стержни, оконные профили
• Транспорт: Автомобильные кузовные панели, компоненты интерьера для аэрокосмической техники, морские конструкции
• Электротехника и телекоммуникации: Изоляторы, кабельные лотки и компоненты антенн
• Потребительские товары: спортивный инвентарь, мебель и осветительные приборы.

3. Сила сшитой ткани

Технология сшитых тканей производит революцию в композитном армировании. Она обеспечивает уникальные преимущества, которые улучшают процесс пултрузии.

3.1 Понимание сшитых тканей

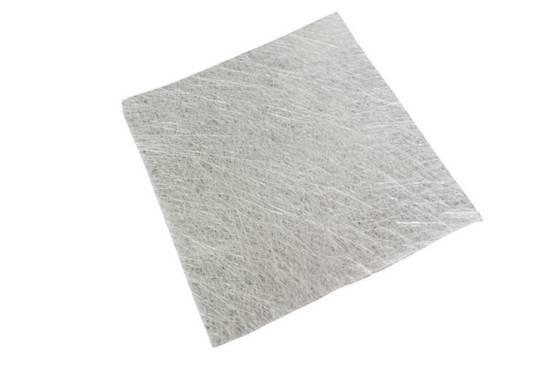

Сшитая ткань — это особый тип текстиля. Она удерживает волокна вместе с помощью сшивания. Эта техника создает прочную армирующую структуру. Она улучшает управляемость, устойчивость и механические свойства.

Основные компоненты сшитого полотна включают в себя:

• Базовая ткань: Тканые, нетканые или однонаправленные волокна
• Сшивающая нить: Мы используем высокопроизводительные материалы, такие как полиэстер, арамид или стекловолокно. Они выбираются за их прочные механические и термические свойства. Они соответствуют стандартам ASTM D6866 для материалов на основе углерода.
• Узор стежка: Вы можете настроить его в соответствии с вашими потребностями. Обычно он составляет от 5 до 20 стежков на дюйм (SPI) на основе ISO 14125 для пултрузионной кооперации.

3.2 Процесс производства сшитого полотна

Производство сшитого полотна включает в себя несколько основных этапов:

1. Выбор волокна: выберите правильные волокна для требуемых механических, термических и химических свойств. Убедитесь, что они соответствуют стандартам ASTM D3039 по свойствам растяжения.
2. Укладка ткани: Расположите слои базовой ткани в правильном порядке. Соблюдайте ISO 286 для ограничений по размеру.
3. Сшивание: Мы используем специальные машины для создания шаблонов сшивания. Их можно настроить в соответствии с конкретными требованиями к производительности. Они также соответствуют стандартам ANSI/ASME Y14.5 для геометрических размеров.
4. Контроль качества: Проверьте сшитую ткань на однородность и прочность швов. Убедитесь, что она соответствует спецификациям, используя ASTM E2597 для неразрушающих методов испытаний.
5. Отделка: Добавьте поверхностную обработку или покрытие для улучшения свойств ткани. Это позволяет ей лучше работать с системой смолы. Также следуйте ISO 9001 для управления качеством.

3.3 Виды сшитых тканей

Стеганые ткани выпускаются в различных конфигурациях, подходящих для различных сфер применения и эксплуатационных потребностей.

• Односторонняя прошитая ткань: эта ткань имеет прострочку только с одной стороны. Отлично подходит для мест, где важна гладкая поверхность. Соответствует стандартам ASTM D638 по свойствам растяжения.
• Ткань с двухсторонним швом: швы с обеих сторон повышают прочность и облегчают обработку.
• Многослойная сшитая ткань: эта ткань имеет несколько сшитых вместе слоев. Она создает толстые, прочные армирования. Она соответствует стандарту ISO 14125 для пултрузии.
• 3D Stitched Fabric: Сшивание создает 3D-преформы. Это позволяет создавать сложные формы и сокращает время сборки. Соответствует стандартам ASTM D3039 для механических испытаний.

4. Интеграция сшитого полотна в пултрузии

Сшитое в процессе пултрузии полотно значительно повышает производительность и эффективность.

4.1 Преимущества сшитой ткани в пултрузии

Включение сшитого полотна в пултрузию дает несколько ключевых преимуществ:

• Сшивание повышает механические свойства пултрузионных композитов. Оно повышает межслойную прочность, ударопрочность и усталостные характеристики. Это улучшение соответствует стандартам ASTM D3039 и ASTM D3479 для механических испытаний.
• Лучшее выравнивание волокон: процесс сшивания сохраняет волокна выровненными во время пултрузии. Это приводит к более постоянным свойствам.
• Более толстые изделия: Сшитые ткани позволяют использовать более толстые пултрузионные профили. Они сохраняют структурную целостность и соответствуют стандартам ISO 14125.
• Улучшенная пропитка смолой: рисунок стежка позволяет смоле течь и хорошо смачивать арматуру. Соответствует ASTM D3418 по вязкости и скорости потока.

4.2 Процесс пултрузии сшитого полотна

Процесс пултрузии с использованием сшитого полотна имеет те же этапы, что и традиционная пултрузия, но включает в себя важные изменения:

1. Подача ткани: рулоны сшитой ткани, обычно толщиной от 0.5 до 5 мм, поступают в пултрузионный станок. Этот процесс выравнивает их. Он также поддерживает натяжение в соответствии со стандартами ANSI/ASME Y14.5.
2. Пропитка смолой: сшитая ткань проходит через ванну со смолой или систему впрыска. Это обеспечивает полное смачивание волокон. Вязкость смолы остается в пределах от 500 до 5,000 сП.
3. Предварительное формование: пропитанная смолой прошитая ткань формуется в предварительно формовочной матрице. Она соответствует ISO 286 по ограничениям размеров.
4. Отверждение в нагретом штампе: сшитая ткань поступает в нагретый штамп при температуре от 300°F до 350°F (от 149°C до 177°C). Здесь смола отверждается, а композит затвердевает. Этот процесс соответствует стандартам ASTM D3418.
5. Вытягивание и резка: Отвержденный пултрузионный профиль непрерывно вытягивается со скоростью от 40 до 150 футов в минуту. Затем он режется на нужную длину. Этот процесс обеспечивает однородное качество продукции и соответствует стандартам ISO 9001.

4.3 Оборудование и технологические аспекты

Интеграция сшитого полотна в пултрузию требует некоторой модификации оборудования и процесса.

• Обработка ткани: Для рулонов сшитой ткани используются специальные шпулярники и направляющие. Это обеспечивает плавную подачу ткани и соответствует стандартам точности ISO 286.
• Пропитка смолой: измените систему смолы, чтобы сшитая ткань хорошо намокла. Следуйте ASTM D3418 для контроля потока смолы.
• Конструкция штампа: нагреваемый штамп может потребоваться заменить, чтобы он подходил для более толстой сшитой ткани. Это гарантирует соответствие ASTM D638 по свойствам растяжения.
• Параметры процесса: Оптимизируйте скорость вытягивания, температуру головки и формулу смолы. Это помогает достичь желаемых свойств и эффективности обработки. Следуйте ISO 14125 для операций пултрузии.

5. Преимущества и применение

Сшитая ткань в пултрузии предлагает множество преимуществ. Она также открывает новые двери для различных отраслей промышленности.

5.1 Улучшенные механические свойства

Пултрузионные композиты, армированные сшитой тканью, демонстрируют превосходные механические свойства по сравнению с традиционными пултрузионными изделиями.

• Сшивание повышает прочность на межслойный сдвиг. Это снижает вероятность расслоения в соответствии со стандартами ASTM D3039.
• Сшивание повышает ударопрочность пултрузионных композитов. Это измеряется с помощью ASTM D256.
• Улучшенные характеристики усталости: Сшивание равномерно распределяет нагрузку. Это приводит к более длительной усталостной долговечности, как показало испытание на усталость ASTM D3479.

Пример из реальной жизни: Аэрокосмическая компания перешла на сшитую углеродную ткань для пултрузионных балок пола в салонах самолетов. Композитные балки показали 30%-ное увеличение жесткости и 50%-ное увеличение ударопрочности. Они соответствовали стандартам ASTM D3039 и ASTM D3479, что привело к более легким и безопасным конструкциям самолетов.

5.2 Расширенные возможности дизайна

Пултрузия сшитых тканей позволяет создавать сложные геометрические формы и индивидуальные профили.

• 3D-профили: Сшитые ткани могут быть сформированы в сложные 3D-формы. Это сокращает дополнительные этапы сборки и соответствует стандартам ISO 14125.
• Индивидуальная прострочка: Мы можем разработать рисунок прострочки, чтобы добавить прочности в ключевых областях. Это помогает нам разумно использовать материалы. Он также соответствует стандартам ANSI/ASME Y14.5 для геометрических размеров.
• Гибридные структуры: Сочетание различных типов волокон и ориентаций в единой сшитой ткани. Это создает гибридные композиты с уникальными свойствами. Эти композиты соответствуют ASTM D3039 по свойствам растяжения.

Пример из реальной жизни: компания, которая производит лопасти ветряных турбин, использовала пултрузию сшитой ткани. Этот метод помог им создать главный структурный лонжерон. Они объединили стекловолокно и углеродные волокна в сшитой ткани, сократив вес лопасти на 20%. Они сохранили необходимую прочность и жесткость. Это соответствовало стандартам ISO 14125 и ASTM D3039. В результате это повышает энергоэффективность и экономит затраты на эксплуатацию ветряных турбин.

5.3 Повышение эффективности производства

Пултрузия сшитого полотна обеспечивает ряд преимуществ с точки зрения эффективности производства:

• Более быстрая обработка: Лучшая пропитка смолой и выравнивание волокон от сшивания увеличивают скорость вытягивания. Это также сокращает время цикла, при этом соблюдая стандарты качества ISO 9001.
• Меньше отходов материала: сшитые ткани помогают сохранять волокна выровненными, сокращая количество отходов во время пултрузии. Они также соответствуют экологическим стандартам ISO 14001.
• Упрощенный инвентарь: вы можете заранее спроектировать сшитые ткани для конкретных целей. Это сокращает потребность в различных армирующих материалах. Это также упрощает управление инвентарем. Кроме того, он соответствует стандарту ISO 9001 по управлению качеством.

Компания, занимающаяся пултрузией, производит композитную арматуру для бетона. Она начала использовать технологию сшитых тканей, в частности, сшитых стекловолоконных тканей. Это увеличило производительность на 25% и сократило отходы материала на 15%. Она также следует стандартам ISO 9001 и ISO 14001, что привело к большой экономии средств и сделало ее более конкурентоспособной на рынке.

6. Проблемы и соображения

Сшитая ткань пултрузия имеет много преимуществ, но она также имеет свои проблемы. Учитывайте эти моменты при внедрении.

6.1 Выбор материала

Выбор правильных волокон, нитей и смоляных систем имеет решающее значение. Эта смесь поможет вам достичь желаемой производительности.

• Совместимость волокон: волокна ткани должны соответствовать выбранной системе смолы. Это обеспечивает хорошую адгезию и передачу нагрузки, соответствующую стандартам ASTM D3418.
• Выбор нити для сшивания: выберите прочную и термостойкую нить для сшивания. Она также должна хорошо работать со смолой в процессе пултрузии. Убедитесь, что она соответствует стандартам ASTM D2565 для испытаний композитных смол.
• Состав смолы: адаптируйте систему смолы для удовлетворения потребностей сшитого полотна. Учитывайте вязкость, кинетику отверждения и механические свойства. Следуйте рекомендациям ASTM D3418.

6.2 Оптимизация процесса

Интеграция сшитого полотна в пултрузию требует тщательной оптимизации параметров процесса.

• Натяжение ткани: важно контролировать натяжение. Это предотвращает деформацию ткани и обеспечивает равномерное выравнивание волокон. Также соответствует стандартам ANSI/ASME Y14.5.
• Пропитка смолой: Отрегулируйте систему пропитки смолой, чтобы тщательно смочить сшитую ткань. Учитывайте вязкость смолы и давление впрыска. Следуйте ASTM D3418 для контроля потока смолы.
• Конструкция штампа: нагреваемый штамп может потребовать изменений для более толстой прошитой ткани. Это гарантирует соответствие ASTM D638 по свойствам растяжения.
• Тянущее усилие: Тянущий механизм должен выдерживать дополнительный вес сшитой ткани. Он также должен соответствовать стандартам безопасности EN 15512 для пултрузионных машин.

6.3 Соображения стоимости

Сшитая ткань пултрузия может сэкономить деньги в долгосрочной перспективе. Однако есть некоторые первоначальные расходы, которые следует учитывать:

• Модернизация оборудования: Возможно, вам придется модифицировать линию пултрузии. Это может включать добавление специальных шпулярников и направляющих для сшитых тканей. Эти изменения должны соответствовать стандартам ISO 9001 по управлению качеством.
• Стоимость материалов: Сшитые ткани часто стоят дороже, чем традиционные армирующие материалы. Это соответствует рекомендациям ISO 14001 по учету воздействия на окружающую среду.
• Обучение и развитие навыков: операторам может потребоваться больше обучения для эффективной работы с прошитыми тканями. Это гарантирует, что они соответствуют стандартам ISO 9001 по компетентности сотрудников.

6.4 Контроль качества

Обеспечение стабильного качества сшитых пултрузионных композитов требует надежных мер контроля качества.

• Входной контроль материалов: проверка сшитых тканей на однородность, качество стежка и соответствие спецификации. Используйте ASTM E2597 для неразрушающих методов контроля.
• Контролируйте процессы: Регулярно проверяйте ключевые параметры, такие как скорость вытягивания, температура штампа и пропитка смолой. Контролируйте эти факторы, чтобы соответствовать стандартам управления качеством ISO 9001.
• Неразрушающий контроль (NDT): Такие методы, как ультразвуковой контроль и термография, обнаруживают внутренние дефекты в пултрузионных профилях. Это соответствует ASTM E2597.
• Механические испытания: Регулярно проверяйте такие свойства, как прочность на растяжение, прочность на изгиб и ударопрочность. Это гарантирует постоянную производительность и соответствует стандартам ASTM D3039 и ASTM D256.

7. Будущие тенденции и возможности

Сшитая ткань пултрузия постоянно меняется. Впереди много интересных тенденций и возможностей.

7.1 Продвинутые техники шитья

Исследователи и производители изучают новые методы сшивания. Эти методы направлены на улучшение характеристик пултрузионных композитов.

• 3D-сшивание: Новые методы 3D-сшивания позволяют создавать сложные заготовки, близкие к заданной форме. Это сокращает вторичную обработку и соответствует ASTM D3039 по механическим свойствам.
• Гибридная строчка: Различные узоры стежков и типы нитей укрепляют ткань и повышают ее универсальность. Это соответствует стандартам геометрических размеров ANSI/ASME Y14.5.
• Автоматизированная сшивка: Роботизированные системы сшивки повышают точность, скорость и последовательность. Они соответствуют стандартам качества ISO 9001 и экологическим стандартам ISO 14001.

7.2 Многофункциональные композиты

Пултрузия сшитых тканей открывает возможности для разработки многофункциональных композитов.

• Встроенные датчики: Мы можем контролировать состояние конструкции в режиме реального времени. Мы делаем это, вплетая в материал проводящие нити или волоконно-оптические датчики. Этот метод соответствует стандартам ASTM E2597 для неразрушающего контроля.
• Тепловое управление: Используйте материалы с фазовым переходом или теплопроводящие волокна при сшивании. Это лучше охлаждает пултрузионные композиты. Это соответствует ISO 9001 для управления качеством.
• Сбор энергии: мы можем улучшить пултрузионные структуры, добавив функции сбора энергии. Это можно сделать путем вшивания пьезоэлектрических волокон или проводящих материалов. Это соответствует стандартам ASTM D3039 по механическим свойствам.

7.3 Устойчивые и экологически чистые материалы

Устойчивость становится все более важной. Этот фокус подталкивает к созданию экологически чистых материалов для пултрузии сшитых тканей.

• Биоволокна: использование натуральных волокон, таких как лен, конопля и базальт, в сшитых тканях снижает воздействие пултрузионных композитов на окружающую среду. Этот метод соответствует стандартам экологического менеджмента ISO 14001.
• Переработанные материалы: Ткани, изготовленные из переработанных волокон или термопластичных смол, помогают поддерживать круговую экономику. Они также сокращают отходы. Это соответствует ASTM D6866, который проверяет состав материалов на основе углерода.
• Биоразлагаемые смолы: Создание биоразлагаемых смоляных систем для сшитых тканей улучшает переработку и утилизацию. Это также соответствует стандартам ISO 14001 по охране окружающей среды.

7.4 Интеграция Индустрии 4.0

Интеграция технологий «Индустрии 4.0» может произвести революцию в процессах пултрузии сшитых тканей.

• Интернет вещей (IoT): использование датчиков и подключений IoT помогает осуществлять мониторинг в реальном времени. Он также оптимизирует процессы и позволяет проводить предиктивное обслуживание. Это соответствует стандарту ISO/IEC 30141 для эталонной архитектуры IoT.
• Искусственный интеллект (ИИ): алгоритмы ИИ помогают анализировать данные и управлять процессами. Это улучшает качество продукции, эффективность и принятие решений. Это соответствует стандартам IEEE для ИИ.
• Цифровой двойник: Создание виртуальных копий процесса пултрузии позволяет нам более эффективно моделировать, оптимизировать и устранять неполадки. Это соответствует стандарту ISO 23247 для интеллектуального производства.

8. Заключение

Технология сшитых тканей меняет правила игры в пултрузионной отрасли. Она предлагает множество преимуществ и новых возможностей как для производителей, так и для пользователей. Интеграция сшитых тканей в процесс пултрузии повышает качество композитных изделий. Такой подход дает нам более прочные механические свойства. Он также повышает эффективность производства. Кроме того, он открывает новые возможности дизайна.

Успешная пултрузия сшитых тканей требует тщательного выбора материала. Она также включает оптимизацию процесса, управление затратами и контроль качества. Технологии развиваются быстро. Появляются захватывающие тенденции. К ним относятся передовые методы сшивания, многофункциональные композиты, устойчивые материалы и интеграция Industry 4.0. Эти инновации сформируют будущее пултрузионных композитов.

Производители и инженеры могут оставаться впереди, используя пултрузию сшитых тканей. Этот подход может привести к новым возможностям для инноваций, конкурентоспособности и роста. Используя эту технологию, композитная промышленность может повысить производительность, устойчивость и функциональность. Это приведет к прогрессу во многих секторах.

Сотрудничество является ключевым фактором в нашем прогрессе. Поставщики материалов, производители оборудования, научно-исследовательские институты и конечные пользователи должны работать вместе. Эта командная работа поможет нам раскрыть весь потенциал пултрузии сшитых тканей. Совместная работа по решению проблем и улучшению процессов может помочь отрасли. Эта командная работа позволяет нам исследовать новые возможности. В результате пултрузионные композиты будут играть большую роль в формировании нашего будущего.
