Рулонная обмотка труб из углеродного волокна: руководство инженера-технолога по правильному выполнению работ (2025)

Как инженер-технолог, работающий с углеродным волокном более десяти лет, я видел, как процесс обмотки рулонов превратился из ремесла, основанного на искусстве, в технологию точного производства. Когда я начинал, получение стабильных результатов было сложной задачей — теперь, имея нужные знания и настройки, можно добиться качества аэрокосмического класса с повторяемостью.

Рынок труб из углеродного волокна вырос до $1.2 млрд. в мире, ежегодно увеличиваясь на 9.6%. Это не просто цифры в таблице — я вижу это своими глазами, наблюдая растущий спрос на индивидуальные решения, которые традиционные Пултрузионный просто не может доставить. Рулонная упаковка идеально заполняет этот пробел.

Позвольте мне рассказать вам о том, что я узнал об этом процессе, о технических деталях, которые действительно важны, и о практических советах, которым не научат учебники.

Почему рулонная упаковка по-прежнему важна в 2025 году

Поработав с пултрузией, намоткой нити и рулонной обмоткой, я могу сказать, что у каждой из них есть своя золотая середина. Рулонная обмотка сияет, когда вам нужно:

• Многонаправленный контроль волокна – Вы можете накладывать слои ткани 0°/90° с однонаправленными слоями именно там, где вам это нужно
• Индивидуальная геометрия – Переменная толщина стенки, интегрированные точки крепления, сложные поперечные сечения
• Среднесерийное производство – Этот неудобный диапазон в 50–2,000 деталей, где стоимость пултрузионной оснастки губительна для вашего бюджета
• Быстрый поворот – От проектирования до деталей за 4–6 недель, а не месяцев

Я использовал его для всего, от лонжеронов крыла БПЛА до компонентов подвески Формулы 1. Гибкость не имеет себе равных. Для подробного сравнения различных Технологии производства углеродного волокна и их применение, вы увидите, что каждый метод имеет свои определенные преимущества.

Реальный производственный процесс (что на самом деле происходит в цехе)

Позвольте мне разобрать реальный процесс — не теоретические шаги, о которых вы читали, а то, что происходит, когда вы стоите в цеху.

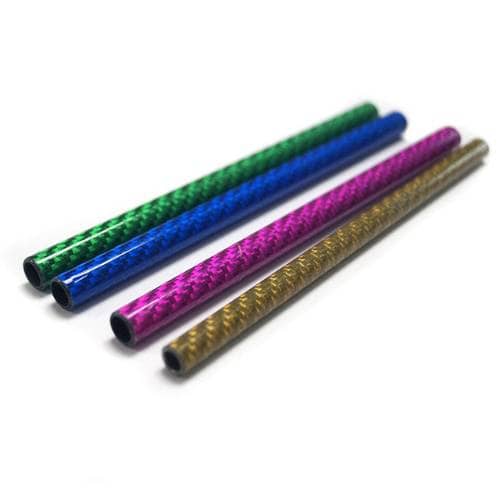

Процесс обмотки рулона в действии – слои препрега из углеродного волокна аккуратно накладываются вокруг оправки.

Материалы, которые действительно работают

Выбор оправки – важнее, чем вы думаете

Я усвоил это на собственном горьком опыте: выбор материала оправки делает или разрушает ваш проект. Вот что работает на практике:

Поверхностная обработка должна быть Ra ≤0.8 мкм – я использую мокрую шлифовку зернистостью 600 с последующей полировкой. Любые царапины будут видны на внутреннем диаметре вашей трубки.

Препреговый материал – основа всего

Перепробовав десятки комбинаций материалов, я пришел к выводу, что вот что работает стабильно:

Standard Aerospace Layup:
- Layer 1: 0° Unidirectional (125gsm) - carries axial loads
- Layer 2: 90° Plain weave (200gsm) - hoop strength
- Layer 3: ±45° Bias fabric (280gsm) - shear/torsion
- Repeat sequence based on wall thickness requirements

Для систем смол я придерживаюсь эпоксидных смол, отверждаемых при 120°C, для большинства приложений. Да, системы при 180°C прочнее, но управление процессом становится гораздо более критичным, и, честно говоря, большинству приложений не нужна эта дополнительная производительность.

Понимание фундаментальные различия между FRP и композитами из углеродного волокна помогает вам сделать лучший выбор материалов для вашего конкретного применения.

Пошаговый процесс (реальная версия)

Фаза 1: Подготовка оправки (не торопитесь)

Вот где неопытные мастера допускают ошибки. Подготовка поверхности занимает время, но это все.

1. Тщательно очистите оправку. – Я использую изопропиловый спирт, затем сжатый воздух. Любое загрязнение вызовет проблемы с выпуском.
2. Правильно нанесите разделительный состав – Я предпочитаю Frekote 700-NC. Наносите тонким слоем, сушите при 60°C в течение 15 минут между слоями, наращивайте 3-4 слоя. УФ-реактивный краситель помогает обеспечить полное покрытие.
3. Температура имеет значение – Дайте всему достичь комнатной температуры перед началом выкладки. Холодные оправки приводят к потере липкости препрега.

Фаза 2: Лей-ап (где проявляется мастерство)

Этап резки и нанесения отличает опытных изготовителей от новичков.

Стратегия срезания флага:

• Для чистых срезов используйте нагретые ножи (температура лезвий 60–80 °C)
• Углы реза должны быть в пределах ±0.5° – я использую столы для резки с лазерным наведением, когда это возможно.
• Планируйте швы – избегайте расположения всех стыковых соединений в одном и том же месте по окружности.

Техника укладки:
Я обнаружил, что ручная укладка все еще дает наилучшие результаты для сложных геометрий. Для каждого слоя:

• Начните с одного конца и систематически двигайтесь к другому.
• Используйте умеренное давление — слишком большое выдавливает смолу, слишком маленькое задерживает воздух.
• Перекрытие краев препрега на 6-12 мм в зависимости от материала
• Проверяйте ориентацию волокон каждые несколько дюймов с помощью транспортира.

Фаза 3: Консолидация (научная часть)

Здесь происходит волшебство — или все идет не так, если вы не будете осторожны.

Применение термоусадочной ленты:

My proven technique:
- Tape width: Use 1" tape for tubes up to 4" diameter
- Tension: 8-10 lbs constant tension (too much distorts the layup)
- Overlap: 50% minimum, 75% for critical applications
- Pattern: Helical wind, then reverse helical for crossover effect

Я научился следить за «перемычками» — когда лента не соответствует контурам поверхности. Это создает неравномерное давление и слабые места.

Фаза 4: Отверждение (где химия встречается с практикой)

Контроль температуры абсолютно необходим. Я видел слишком много деталей, испорченных плохой калибровкой духовки.

Мой стандартный цикл лечения:

1. Heat-up: 2°C/min to 120°C (faster causes thermal shock)
2. Dwell: 120°C ±3°C for 90 minutes (I use multiple thermocouples)
3. Cool-down: 2°C/min to 60°C (prevents thermal stress)
4. Final cooling: Natural cooling to room temperature

Совет: Поместите термопары на концы трубки и в центр. Изменение температуры по длине может вызвать дифференциальную усадку и коробление детали.

Фаза 5: Извлечение из формы (Момент истины)

Метод термического расширения прекрасно работает с алюминиевыми оправками. Нагрейте оправку до 80-100°C, и дифференциальное расширение освободит трубку. При использовании стальных оправок вам может потребоваться механическое извлечение — запланируйте это в конструкции оправки.

Технические характеристики, имеющие значение в реальных приложениях

Позвольте мне поделиться некоторыми данными о производительности реальных проектов, над которыми я работал:

Механические свойства, которых вы можете достичь

На основании данных моих испытаний за несколько лет:

Пример из реальной жизни: Для проекта лонжерона крыла БПЛА нам требовался минимум 4,500 МПа прочности на растяжение. Используя укладку [(0°)₄/(90°)₁/(±45°)₁]ₛ с 65% объемной долей волокон, мы последовательно достигли 5,200-5,800 МПа.

Пространственные возможности (что на самом деле достижимо)

После тысяч деталей вот чего вы можете реально ожидать:

Контроль толщины стенки:

• Лучший случай: ±0.05 мм (с превосходным контролем процесса)
• Типичный: ±0.1 мм (надлежащая производственная практика)
• Приемлемо: ±0.15 мм (базовая возможность процесса)

Диапазоны диаметров, которые я успешно изготовил:

• Маленькие трубки: Диаметр 6-50 мм (предпочтительно ручная укладка)
• Средние трубки: Диаметр 50-200 мм (машинная упаковка)
• Большие трубы: Диаметр 200-600 мм (требуются автоматизированные системы)

Контроль качества, который действительно предотвращает проблемы

Я понял, что профилактика — это все. Вот мой подход к контролю качества:

Мониторинг процессов в реальном времени

Во время простоя:

• Измерьте углы волокон каждые 6 дюймов с помощью цифрового транспортира.
• Проверьте наличие воздушных пузырей с помощью яркого фонарика (пузырьки воздуха видны как яркие пятна)
• Проверьте липкость препрега – он должен быть слегка липким, не сухим и не слишком влажным.

Во время лечения:

• Мониторинг нескольких термопар (минимум 3 точки на трубках длиной >1 м)
• Регистрация данных каждые 30 секунд
• Визуальный осмотр через окошко духовки каждые 15 минут.

Проверка после отверждения

Неразрушающий контроль:

• Ультразвуковое С-сканирование: Я использую это для всех аэрокосмических приложений. Целевое содержание пустот <2%
• Тестирование методом постукивания: Простой, но эффективный способ обнаружения расслоений
• Визуальный осмотр: Минимальное увеличение 10x для качества поверхности

Деструктивный отбор проб:
В производственных партиях я тестирую разрушающим методом 1 из 50 деталей:

• Поперечная микроскопия для проверки последовательности укладки
• Испытание на растяжение по ASTM D3039
• Испытание на сжатие по ASTM D6641

Сравнение производственных процессов (от человека, который сделал все три)

Имея большой опыт работы со всеми основными методами производства труб из углеродного волокна, вот мое честное сравнение:

процесс пултрузии отлично подходит для крупносерийного производства с постоянным поперечным сечением, в то время как рулонная обмотка обеспечивает гибкость конструкции, с которой не может сравниться пултрузия.

Проверка технических возможностей в реальных условиях:

Реальные приложения (проекты, над которыми я действительно работал)

Позвольте мне поделиться некоторыми конкретными примерами, иллюстрирующими эти возможности:

Авиация и космонавтика: компоненты крыла БПЛА

Требования к проекту:

• 8-футовые лонжероны крыла, диаметр 2.5 дюйма
• Толщина стенки: 3mm
• Целевой вес: <500 г на лонжерон
• Требуемая нагрузка: изгибающий момент 15 кН

Мое решение:
Использовалась укладка [(0°)₆/(±45°)₂/(90°)₁]ₛ с углеродным волокном с промежуточным модулем. Достигнут вес 420 г с предельной грузоподъемностью 18 кН.

Ключ обучения: Слои под углом ±45° имели решающее значение для предотвращения локального выпучивания под действием комбинированных нагрузок.

Медицина: Протезные компоненты

Задача: Индивидуальные протезные трубки для протезирования ног

• Диапазон диаметров: 25–35 мм (в зависимости от пациента)
• Толщина стенки: 4-6mm
• Отделка поверхности: гладкая для комфорта пациента
• Биосовместимость: соответствие ISO 10993

Мой подход:
Использована биосовместимая эпоксидная смола с обработанным углеродным волокном. Нанесено прозрачное полиуретановое верхнее покрытие для гладкой отделки.

Результат: На 15% легче алюминия, лучше гасит вибрации, пациенты отмечают повышенный комфорт.

Энергия: компоненты ветряных турбин

Применение: Компоненты приводного вала для турбин мощностью 3 МВт

• Диаметр: 300mm
• метров 6: Длина
• Требуемый крутящий момент: 45,000 XNUMX Н⋅м
• Окружающая среда: рабочий диапазон от -40°C до +85°C

дизайн: Преимущественно ориентация волокон ±45° (75% от общей толщины) для крутильных нагрузок, с внешними слоями 0°/90° для транспортировки и монтажа.

Результат: Снижение веса на 30% по сравнению со сталью, что устраняет необходимость в промежуточных опорах подшипников.

Экологическая и нормативная реальность

Работая в сфере аэрокосмических и медицинских приборов, я постоянно сталкиваюсь с правилами. Вот что на самом деле важно:

Контроль выбросов (то, что влияет на ваш магазин)

Выбросы ЛОС:

• Лимит: содержание смолы 50 г/м²
• Мое решение: винилэфирные смолы с низким содержанием стирола, правильная вентиляция
• Мониторинг: Мы проводим ежеквартальные испытания по методу EPA 24.

Безопасность работников:

• Углеродное волокно является раздражителем дыхательных путей.
• Минимальная защитная маска N95 при резке и шлифовке
• Вентиляция: скорость захвата 100 футов в минуту на рабочей поверхности

Требования соответствия, с которыми я имею дело

Аэрокосмическая промышленность (AS9100/NADCAP):

• Полная прослеживаемость материалов (номера партий, даты отверждения, все)
• Документация параметров процесса для каждой детали
• Статистический контроль процесса с Cpk ≥1.33

Медицина (ИСО 13485):

• Испытания на биосовместимость материалов, контактирующих с кожей
• Проверка стерилизации (совместимость с паровым автоклавированием)
• Проектирование контроля и управления рисками (ISO 14971)

Тенденции развития технологий в 2025 году (что на самом деле произойдет)

Приняв участие в нескольких проектах по разработке технологий, вот что я вижу в будущем:

Интеграция искусственного интеллекта и автоматизации

Системы машинного зрения:
Я занимаюсь бета-тестированием систем, которые могут определять несоосность волокон в режиме реального времени во время укладки. Точность составляет около 95% для дефектов >2 мм, что позволяет выявить большинство критических проблем.

Прогностическое управление процессами:
Использование машинного обучения для прогнозирования оптимальных циклов отверждения на основе геометрии детали и условий окружающей среды. Первые результаты показывают сокращение времени отверждения на 15% при улучшенных свойствах.

Передовые материалы

Переработанное углеродное волокно:
Мы успешно используем 20-30% переработанного содержимого в некритических приложениях. Свойства составляют около 80% от первичных волокон, но экономия затрат значительна.

Гибридные подкрепления:
Гибридные слои углеродного волокна/стекла предлагают интересные возможности – стекло на внешних слоях для ударопрочности, углеродное ядро ​​для жесткости. Пока еще экспериментально, но многообещающе.

Процессные инновации

Термопластичные препреги:
Я работаю с некоторыми термопластичными препрегами из углеродного волокна, которые можно формовать, охлаждать, а затем реформировать позже. Инновация для сложных геометрий и возможности вторичной переработки.

Автоматизированная укладка волокон (AFP):
Меньшие системы AFP становятся доступными для производства среднего объема. Точность невероятная – постоянный контроль угла волокна ±0.1°.

Практические советы для начала работы

Если вы рассматриваете вариант рулонной упаковки для своего применения, вот мой честный совет:

Начни с малого и учись

Рекомендации по первому проекту:

• Выберите простую геометрию (трубка постоянного диаметра)
• Целевые умеренные требования к производительности
• Планируйте кривую обучения — ваши первые несколько частей не будут идеальными

Для применений с меньшим диаметром (менее 10 мм) вы также можете рассмотреть стандартные стержни из углеродного волокна в качестве альтернативы, прежде чем вкладывать средства в индивидуальную упаковку рулонов.

Распространенные ошибки новичков:

• Ускоренная подготовка оправки
• Слишком сильное натяжение термоусадочной ленты
• Неравномерный мониторинг температуры
• Пробуем сложные геометрии, прежде чем освоить основы

Инвестиционная стратегия

Минимальная жизнеспособная установка (~$25 тыс.):

• Базовая печь для полимеризации с программируемым контроллером
• Стол для ручной резки
• Ручной инструмент и материалы
• Оборудование для контроля качества (штангенциркули, транспортиры, весы)

Производственные возможности (~$75 тыс.):

• Большая печь с лучшей однородностью
• Полуавтоматический стол для резки
• Оборудование для кондиционирования материалов
• Базовые возможности неразрушающего контроля (ультразвуковой толщиномер)

Поиск правильных партнеров

Поставщики материалов:
Работайте с поставщиками, которые понимают ваше приложение. Они могут порекомендовать оптимальные системы препрегов и предоставить техническую поддержку. Имея четкое понимание основы армированного волокном пластика поможет вам более эффективно общаться с поставщиками.

Контрактное производство:
Если вы не готовы сделать это внутри компании, есть отличные контрактные производители. Ищите сертификацию AS9100 и попросите показать их технологическую документацию.

Что дальше для рулонной упаковки?

Исходя из тенденций рынка и развития технологий, я считаю, что рулонная упаковка продолжит расти в нескольких областях:

Городская воздушная мобильность (UAM):
Развивающийся рынок самолетов eVTOL нуждается в тысячах индивидуальных компонентов из углеродного волокна. Рулонная обмотка идеально подходит для этого среднего объема, с высоким уровнем кастомизации.

Возобновляемая энергия:
Конструкции ветряных турбин становятся все более сложными, с изогнутыми компонентами и компонентами переменной толщины, с которыми пултрузия не может эффективно справиться.

Автомобильный легкий вес:
По мере ужесточения стандартов CAFE автопроизводители ищут экономически эффективные решения на основе углеродного волокна для автомобилей средней грузоподъемности.

Заключение

Рулонная обмотка труб из углеродного волокна — это не просто производственный процесс, это инструмент для решения проблем. Когда вам нужна производительность, которую не могут обеспечить металлы, кастомизация, которую не может обеспечить пултрузия, и экономика, которую не может обеспечить ручная выкладка, рулонная обмотка часто дает ответ.

Ключ в понимании того, что это в равной степени наука и ремесло. Наука дает вам последовательные, предсказуемые результаты. Ремесло – развитое с опытом – позволяет вам раздвигать границы и решать действительно сложные проблемы.

Независимо от того, проектируете ли вы следующее поколение аэрокосмических компонентов или пытаетесь снизить вес промышленного оборудования, обмотка рулонов заслуживает серьезного рассмотрения. Технология значительно усовершенствовалась, материалы продолжают совершенствоваться, а автоматизация делает ее более доступной, чем когда-либо.

At ДоходПултрузияМы годами совершенствуем методы производства углеродного волокна, сочетая передовые технологии со строгими стандартами качества для удовлетворения разнообразных потребностей отрасли.

Готовы ли вы изучить возможности рулонной упаковки для вашего применения? Обратитесь к нашей технической команде – мы любим говорить об углеродном волокне почти так же, как и воплощать его в жизнь.

Какой у вас опыт в производстве углеродного волокна? Есть вопросы по конкретным приложениям? Оставьте комментарий ниже – мне бы хотелось услышать о задачах, над которыми вы работаете.
