1. Введение

Ожидается, что к 3.2 году мировой рынок пултрузии достигнет 2028 млрд долларов. Этот рост обусловлен растущей потребностью в легких и прочных композитных материалах. Основные отрасли, стимулирующие этот спрос, включают строительство, автомобилестроение и возобновляемую энергетику. Технология пултрузии меняет производство во многих отраслях. Она подкреплена годами инженерных знаний и передовыми достижениями. В этой статье мы подробно рассмотрим технологию пултрузии. Мы обсудим технические детали, отраслевое применение и то, как она решает сегодняшние производственные проблемы.

2. Понимание технологии пултрузии

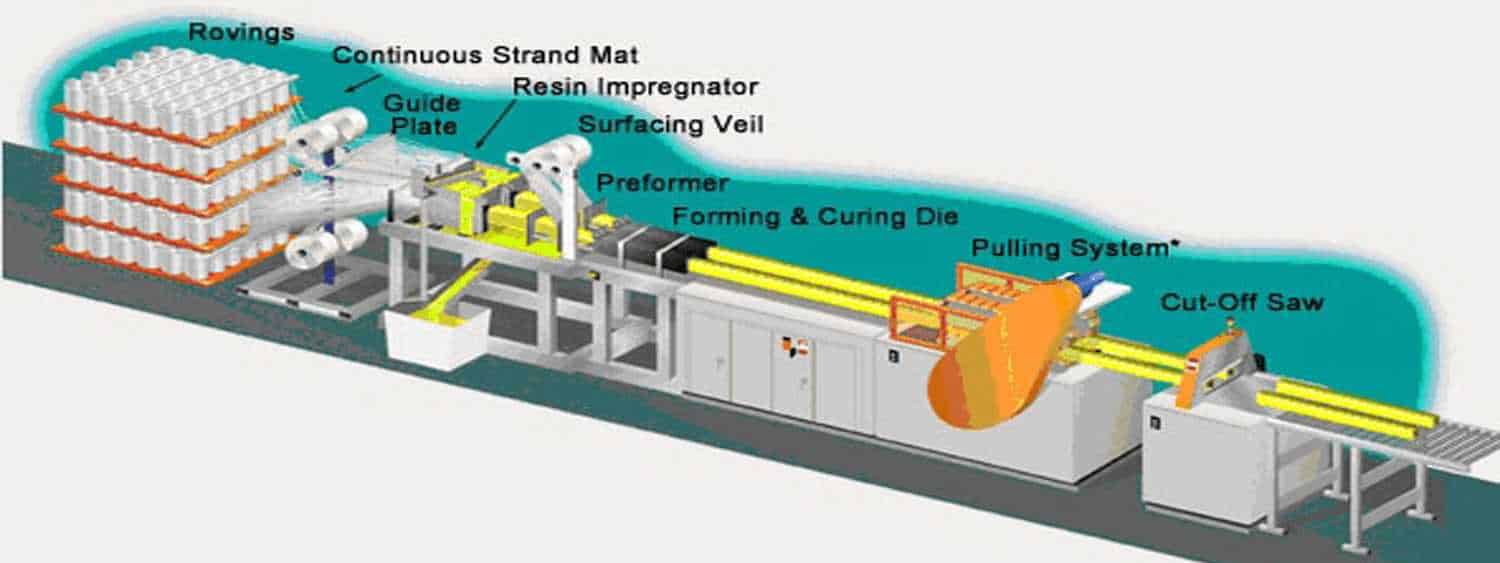

Пултрузия — это непрерывный метод производства. Он позволяет производить композитные профили с равномерным поперечным сечением. В этом процессе волокна протягиваются через ванну со смолой, а затем через нагретую фильеру. Пултрузия отличается от прерывистых методов производства. Она обеспечивает непрерывное производство длинных композитных секций с равномерными свойствами. Этот процесс очень эффективен. Он может производить много продукции с малым количеством отходов. Поэтому он отлично подходит для изготовления многих стандартных деталей.

2.1. Решение производственных задач с помощью пултрузии

Технология пултрузии решает ряд производственных задач, с которыми сталкиваются современные отрасли:

• Соотношение прочности и веса: пултрузионные композиты имеют высокое соотношение прочности и веса. Их волокна выравниваются в одном направлении и обеспечивают непрерывное армирование. Такое выравнивание помогает композиту выдерживать большие нагрузки на растяжение и сжатие. Он остается легким, что является ключевым для деталей аэрокосмической и автомобильной промышленности. В этих областях снижение веса приводит к улучшению производительности.
• Коррозионная стойкость: термореактивные смолы, такие как эпоксидная и винилэфирная, обеспечивают надежную защиту. Они помогают противостоять химической коррозии и воздействию окружающей среды при пултрузии. Пултрузионные композиты отличаются от металлов. Они не ржавеют и не окисляются. Это делает их отличными для использования в море и химической обработке. Эти области часто сталкиваются с едкими веществами.
• Размерная стабильность: пултрузия обеспечивает превосходную размерную стабильность. Это достигается за счет точного контроля скорости вытягивания, температуры матрицы и вязкости смолы. Новые конструкции матрицы используют охлаждающие каналы и системы контроля температуры. Эти особенности помогают равномерно отверждать материалы. Это снижает коробление и сохраняет постоянные размеры поперечного сечения. Это особенно важно для крупных производственных циклов.

3. Процесс пултрузии и технические достижения

3.1. Армирование волокнами и смоляные системы

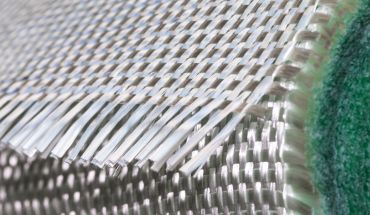

Пултрузия использует превосходные механические свойства армирующих волокон для создания высокопроизводительных композитов. Тип волокна — стекло, углерод или арамид — влияет на прочность на разрыв, жесткость и ударопрочность. Например:

• Волокна из E-стекла популярны благодаря своей превосходной электроизоляции и приличной прочности. Они часто используются в строительстве и электротехнических проектах. Волокна из S-стекла прочны и устойчивы к теплу, что делает их отличными для аэрокосмической отрасли и высокопроизводительного спортивного снаряжения. Волокна из C-стекла отлично подходят для морской и химической обработки. Они обладают высокой химической стойкостью.
• Углеродные волокна: Высокомодульные углеродные волокна очень жесткие. Они необходимы для применений, требующих точных размеров. Сюда входят аэрокосмические конструкции и высокопроизводительные автомобильные детали. Среднемодульные углеродные волокна сочетают прочность и гибкость. Они отлично подходят для производства композитных материалов общего назначения.

Химия смолы является ключом к термической и химической стойкости композита. Полиэфирные смолы популярны, потому что они экономичны и прочны. Эти качества делают их идеальными для многих универсальных применений. Винилэфирные смолы лучше противостоят коррозии и обладают более высокой прочностью. Они популярны в морской и химической промышленности. Эпоксидные смолы известны своей сильной адгезией и прекрасными механическими свойствами. Вот почему они часто используются в высокопроизводительных областях, таких как аэрокосмическая и автомобильная промышленность. В этих областях надежность и производительность очень важны.

Передовые аддитивные технологии используют нанонаполнители, такие как углеродные нанотрубки и графен. Эти материалы улучшают механические, электрические и термические свойства смоляных систем. Нанокомпозиты создают новые возможности для высокотехнологичного использования. Они позволяют создавать многофункциональные композиты, которые могут одновременно обеспечивать структурную поддержку и интеллектуальные функции.

3.2. Проектирование штампов и оптимизация процесса

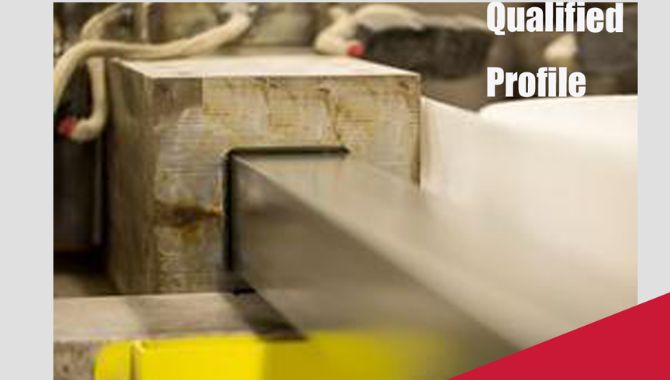

Проектирование штампов имеет решающее значение для точных профилей поперечного сечения и оптимального отверждения смолы. Современные штампы имеют сложную форму и охлаждающие каналы. Эти особенности помогают поддерживать температуру равномерной по всему профилю. Моделирование CFD также помогает в проектировании штампов. Они показывают, как движется смола, находят горячие точки и улучшают систему охлаждения, обеспечивая эффективное отведение тепла.

Оптимизация процесса означает корректировку ключевых факторов. К ним относятся скорость вытягивания, температура головки, скорость впрыска смолы и натяжение волокна. Оптимизация скорости вытягивания имеет решающее значение для обеспечения надлежащего отверждения смолы и выравнивания волокон. Типичные скорости вытягивания варьируются от 0.1 до 2 метров в минуту. Этот диапазон зависит от системы смолы и сложности профиля. Температура головки тщательно поддерживается в диапазоне от 150°C до 200°C для полиэфирных смол. Это помогает обеспечить полную полимеризацию и предотвращает термическую деградацию и остаточные напряжения.

Автоматизированные системы управления используют датчики мониторинга в реальном времени и корректируют параметры на лету. Это помогает поддерживать стабильное качество, сокращать количество дефектов и повышать эффективность производства. Компании используют передовые технологии автоматизации. Сюда входит роботизированная обработка волокон и контроль качества на основе искусственного интеллекта. Они помогают сделать процесс пултрузии более плавным, уменьшая человеческие ошибки и увеличивая производство.

4. Услуги и приложения технологии пултрузии

Поставщики услуг в области пултрузионных технологий предлагают различные решения для разных отраслей промышленности.

4.1. Разработка и проектирование индивидуального профиля

Эксперты по пултрузии работают с клиентами, чтобы создавать индивидуальные профили. Эти профили изготавливаются с учетом уникальных требований к производительности и геометрии. На этапе проектирования индивидуальных профилей инженеры изучают конкретные потребности. Они проверяют несущую способность, воздействие окружающей среды и тепловые условия. Эта оценка определяет, какие типы волокон выбрать. Например, высокомодульные углеродные волокна отлично подходят для аэрокосмической промышленности. Стекловолокно лучше подходит для строительства. Это также помогает выбирать системы смол. Эпоксидная смола хорошо подходит для прочной адгезии. Однако винилэфир обеспечивает лучшую химическую стойкость.

Расширенное программное обеспечение САПР, такое как AutoCAD и SolidWorks, помогает создавать подробные проекты. Оно также позволяет пользователям точно указывать размеры. Инструменты CAM помогают моделировать процесс пултрузии. Мы можем тестировать профили онлайн с различными нагрузками и условиями. Это делается до начала производства.

Анализ методом конечных элементов (FEA) используется для структурного анализа. Он прогнозирует, как пултрузионные профили будут реагировать на реальные напряжения. Инженеры моделируют напряжения, скорости деформации и схемы деформации. Это помогает им выявлять потенциальные точки отказа. Они также могут оптимизировать ориентацию волокон и составы смол для улучшения производительности.

Оптимизация дизайна заключается в корректировке форм и материалов. Цель состоит в том, чтобы найти наилучшее сочетание веса, прочности и стоимости. Такие методы, как оптимизация топологии и генетические алгоритмы, помогают исследовать множество вариантов дизайна. Это гарантирует, что конечный продукт соответствует или превосходит целевые показатели производительности. Это также снижает использование материалов и снижает производственные затраты.

4.2 Разработка и тестирование прототипа

Услуги быстрого прототипирования позволяют клиентам тестировать и подтверждать свои проекты. Это происходит до того, как они потратят деньги на полномасштабное производство. Непрерывный процесс пултрузии позволяет быстро производить прототипы. Вы можете легко корректировать конструкции штампов и настройки процесса. Это означает, что вам не понадобятся дорогостоящие изменения инструментов. Такая гибкость ускоряет цикл итерации. Дизайнеры могут быстро тестировать различные конфигурации и находить наилучшие решения.

Прототипы проходят несколько механических испытаний. К ним относятся прочность на растяжение, модуль упругости при изгибе и ударопрочность. Мы делаем это, чтобы проверить, соответствуют ли они стандартам проектирования. Методы неразрушающего контроля (NDT) помогают обнаружить внутренние дефекты. К примерам относятся ультразвуковой контроль и рентгеновская радиография. Это гарантирует безопасность и надежность прототипов до начала полномасштабного производства.

В автомобильной отрасли они создают легкие прототипы бамперов. Это делается с помощью процесса, называемого пултрузией. Мы тестируем эти прототипы в симуляциях столкновений. Это позволяет инженерам увидеть, как они реагируют на удары. Затем они могут улучшить конструкции для большей безопасности и долговечности.

4.3. Производство и контроль качества

Наши ведущие пултрузионные предприятия используют передовые машины. Они имеют надежные системы контроля качества. Это обеспечивает надежное и стабильное производство. Они используют быстрые автоматизированные пултрузионные машины, которые могут производить профили со скоростью до 10 метров в минуту. Эти машины используют интеллектуальное выравнивание волокон. Они имеют точные методы впрыска смолы. Кроме того, они оснащены нагревательными элементами, которые работают в разных зонах. Эти функции обеспечивают стабильное отверждение и высококачественные результаты. Они хорошо подходят для профилей разных размеров и сложности.

Системы мониторинга в процессе используют инфракрасные камеры и автоматизированные датчики. Они отслеживают важные факторы, такие как температура головки, скорость потока смолы и скорость вытягивания. Данные в реальном времени помогают нам быстро вносить изменения. Это позволяет поддерживать высокое качество и однородность каждого пултрузионного профиля.

Все пултрузионные изделия проходят тщательное послепроизводственное тестирование. Оно включает в себя оценку механических свойств, таких как испытания на растяжение, изгиб и удар. Мы также проводим размерные проверки с помощью лазерных измерительных систем. Кроме того, мы проводим неразрушающие испытания (NDE) с использованием ультразвуковых и рентгеновских технологий. Эти этапы контроля качества гарантируют, что каждое изделие соответствует или превосходит отраслевые стандарты и потребности клиентов.

Наши объекты соответствуют международным стандартам качества. Это включает в себя спецификации ISO 9001 и ASTM для композитных материалов. Эти сертификаты подтверждают нашу приверженность высококачественному производству. Мы поставляем нашим клиентам надежную, пултрузионную продукцию высшего качества.

5. Решение отраслевых проблем с помощью пултрузии.

Технология пултрузии находит применение в различных отраслях промышленности, предлагая индивидуальные решения для конкретных задач.

5.1. Строительство и инфраструктура

Пултрузионные композиты популярны в строительстве и инфраструктуре. Они долговечны, устойчивы к коррозии и легки.

Мостовые настилы и пешеходные дорожки: пултрузионные профили легкие, но прочные. Они легко выдерживают большие нагрузки. Профили из армированного стекловолокном полиэстера (GFRP) легче, чем сталь или бетон. Они снижают общую нагрузку на конструкцию и упрощают монтаж. Эти композиты имеют особую ориентацию волокон. Такая конструкция повышает прочность на разрыв вдоль основных путей нагрузки. В результате они обеспечивают устойчивость и долговечность как при динамических, так и при статических нагрузках.

Технические характеристики:

• Грузоподъемность: Рассчитан на нагрузку 5 кН/м², что на 30% превышает показатели традиционных материалов.
• Устойчивость к воздействию окружающей среды: может выдерживать воздействие ультрафиолетового излучения, влаги и солей для размораживания без повреждения.
• Эффективность установки: готовые профили сокращают трудозатраты на месте. Это ускоряет завершение проекта и снижает затраты.

Структурное армирование: пултрузионные композиты эффективно укрепляют старые здания и мосты во время модернизации. Пултрузионные полосы и пластины прикрепляются к бетону или стали с помощью прочных клеев. Это создает композитное действие. Оно распределяет напряжения и снижает риск точек отказа.

Технические результаты:

• Повышенная несущая способность: Повышение прочности на разрыв до 300%.
• Сейсмостойкость лучше поглощает и рассеивает энергию во время землетрясений. Это снижает вероятность обрушения конструкции.
• Стаж: Увеличенный срок службы при минимальном обслуживании по сравнению с традиционными методами армирования.

5.2. Транспорт и автомобилестроение

Транспортная отрасль получает выгоду от технологии пултрузии несколькими способами:

Легкие компоненты: пултрузионные композиты помогают сделать транспортные средства легче. Это повышает топливную экономичность и снижает выбросы. Такие компоненты, как бамперы, дверные панели и структурные усиления, изготавливаются с помощью пултрузии. Этот процесс использует преимущества прочной, но легкой природы армированных волокном полимеров. Вы можете настраивать эти композиты по геометрии и дизайну. Это позволяет создавать новые аэродинамические формы, которые помогают улучшить эксплуатационные характеристики транспортного средства.

Технические преимущества:

• Уменьшение веса: До 40% легче аналогичных деталей из алюминия.
• Топливная эффективность: улучшилась на 10%. Это помогает снизить затраты и уменьшить углеродный след.
• Настройка: Легко создавайте сложные формы. Используйте встроенные функции, такие как точки крепления и трубопроводы. Это сокращает количество дополнительных деталей, которые вам нужны.

Тепловое управление: В автомобилях пултрузионные композиты используются в радиаторах, трубопроводах и тепловых системах. Эти профили могут быть спроектированы для определенной теплопроводности. Это помогает эффективно охлаждать электронные детали и системы двигателя. Пултрузионные профили легкие. Это помогает повысить эффективность автомобиля за счет снижения паразитных нагрузок.

Техническая реализация:

• Эффективность рассеивания тепла: Повышенная теплопроводность, соответствующая особым требованиям к охлаждению.
• Интеграция: Полная интеграция в архитектуру транспортного средства, обеспечение как структурных, так и тепловых функций.
• Долговечность означает хорошую устойчивость к высоким температурам и термоциклированию. Это обеспечивает высокую производительность с течением времени, даже в тяжелых условиях.

Коррозионная стойкость: пултрузионные композиты устойчивы к коррозии от дорожной соли, воды и химикатов. Это делает их идеальными для компонентов днища, выхлопных систем и морских транспортных средств. Эти композиты не ржавеют, как металлы. Это означает, что они служат дольше и требуют меньшего обслуживания. Кроме того, меньше требуется защитных покрытий.

Ведущий автопроизводитель добавил панели из пултрузионного углеродного волокна в свою новейшую модель. Это изменение сократило вес автомобиля на 15%. Это обновление привело к повышению топливной экономичности на 10%. Оно также сократило выбросы CO₂ на ту же величину, поддерживая текущие цели устойчивого развития.

5.3. Возобновляемая энергия

Технология пултрузии играет решающую роль в секторе возобновляемой энергетики.

Лопасти ветряных турбин: пултрузионные композиты являются ключевыми для изготовления лопастей ветряных турбин. Они обеспечивают высокую прочность, жесткость и устойчивость к усталости, которые являются необходимыми. Процесс пултрузии позволяет получать длинные непрерывные профили волокон. Эти профили являются ключевыми для лопастей турбин. Они придают лопастям прочность, необходимую для выдерживания аэродинамических нагрузок и воздействия окружающей среды. Легкие пултрузионные композиты облегчают транспортировку и установку деталей турбины.

Технические характеристики:

• Сопротивление усталости: Разработано для того, чтобы выдерживать миллионы циклов ветровых нагрузок без выхода из строя.
• Аэродинамическая эффективность: Индивидуальная ориентация волокон и смоляные системы улучшают аэродинамические профили. Это помогает максимизировать захват энергии.
• Масштабируемость производства: пултрузия может быстро масштабироваться для производства больших лопастей для ветровых турбин мегаваттного класса.

Опоры солнечных панелей: пултрузионные профили прочные и легкие. Они упрощают установку и гарантируют долгий срок службы панелей. Эти опоры рассчитаны на вес солнечных панелей и выдерживают воздействие ветра, дождя и ультрафиолета.

Технические характеристики:

• Грузоподъемность: Рассчитан на вес солнечной панели 50 кг/м².
• Устойчивость к коррозии: Подходит для наружной установки в различных климатических условиях без ухудшения характеристик.
• Простота установки: модульная конструкция делает монтаж быстрым и простым, что снижает трудозатраты и экономит время.

6. Будущие тенденции и инновации

Индустрия пултрузии продолжает развиваться. Это изменение происходит за счет новых материалов, процессов и приложений.

Умные композиты: Умные композиты имеют датчики и приводы, встроенные в пултрузионные профили. Эта установка позволяет осуществлять мониторинг состояния и производительности конструкции в режиме реального времени. Эти датчики измеряют деформацию, температуру и вибрацию. Они предоставляют ключевые данные для профилактического обслуживания и помогают гарантировать безопасность конструкций. Передовые методы производства позволяют нам легко добавлять эти технологии. Они не наносят вреда механическим свойствам композита.

Устойчивые материалы: все больше людей хотят быть устойчивыми. Это привело к появлению новых биосмол. Эти смолы производятся из возобновляемых ресурсов, таких как лигнин и соя. Эти биосмолы обладают аналогичными или лучшими механическими свойствами, чем традиционные смолы на основе нефти. Кроме того, они оказывают меньшее воздействие на окружающую среду. Использование переработанных волокон и смол в пултрузии помогает поддерживать круговую экономику. Это сокращает отходы и уменьшает углеродный след производства композитов.

Гибридное производство: Гибридное производство сочетает пултрузию и аддитивное производство (3D-печать). Этот подход создает многофункциональные композиты со сложными формами и встроенными функциями. Встраивание 3D-печатных деталей в пултрузионный профиль добавляет функции. Вы можете включить точки крепления, трубопроводы или даже электронику. Это повышает универсальность технологии пултрузии и открывает новые возможности в таких областях, как аэрокосмическая и биомедицинская инженерия.

Интеграция нанокомпозита: эта тенденция смешивает наночастицы, такие как графен и углеродные нанотрубки, с матрицей смолы. Эти наноматериалы улучшают прочность, электропроводность и управление теплом пултрузионных композитов. Они преуспевают в высокотехнологичных областях, таких как электроника, медицинские приборы и передовые инженерные системы.

Отрасли больше, чем когда-либо, нуждаются в многофункциональных и интеллектуальных материалах. Технология пултрузии станет ключом к удовлетворению этих потребностей. Такие инновации, как встроенные датчики и экологически чистые смоляные системы, улучшают эксплуатационные характеристики продукции и помогают достичь глобальных целей устойчивого развития. Это делает пултрузию ключевой технологией для будущего передового производства.

7. Заключение

Технология пултрузии — это умный, современный метод изготовления армированных волокном композитов. Эти композиты обладают превосходными механическими свойствами. Она продолжает работать над выравниванием волокон и пропитыванием их смолой. Это дает прочные, легкие профили. Они созданы для точного соответствия потребностям современных отраслей промышленности.
