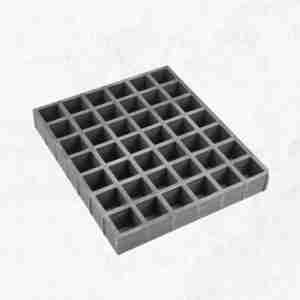

Высокопрочная формованная решетка из стеклопластика

Обзор продукта

Литая решетка с высокой нагрузкой Это прочная структурная решётка из армированного стекловолокном пластика (FRP), специально разработанная для движения транспорта и экстремальных концентрированных нагрузок. Изготовленная методом точного формования непрерывных ровингов из E-стекловолокна в термореактивной полимерной матрице, эта двунаправленная решётчатая система обеспечивает превосходную грузоподъёмность, составляя 25% от веса стальной решётки.

Технические спецификации

Механические свойства

Свойства	Метод испытания	Типичное значение	Единицы
Предел прочности на разрыв	ASTM D638	30,000	фунтов на квадратный дюйм
Модуль упругости при растяжении	ASTM D638	2.5 × 10⁶	фунтов на квадратный дюйм
Предел прочности при изгибе	ASTM D790	30,000	фунтов на квадратный дюйм
Модуль упругости при изгибе	ASTM D790	1.2 × 10⁶	фунтов на квадратный дюйм
Прочность на сжатие	ASTM D695	40,000	фунтов на квадратный дюйм
Прочность на сдвиг	ASTM D2344	4,500	фунтов на квадратный дюйм
Несущая сила	ASTM D953	40,000	фунтов на квадратный дюйм
Удар по Изоду с надрезом	ASTM D256	25	фут-фунт/дюйм
Твердость по Барколу	ASTM D2583	45-50	–

Физические свойства

Свойства	Метод испытания	Значение	Единицы
Удельный вес	ASTM D792	1.80-1.95	–
Водопоглощение (24 часа)	ASTM D570		%
Стеклянное содержимое	ASTM D2584	33-35	% по весу
Коэффициент температурного расширения	ASTM D696	1.0 × 10⁻⁵	дюймы/дюймы/°F
Теплопроводность	ASTM C177	0.25	БТЕ-дюйм/час-фут²-°F

Электрические свойства

Свойства	Метод испытания	Значение	Единицы
Диэлектрическая прочность	ASTM D149	500	В/мил
Сопротивление дуги	ASTM D495	180	секунды
Поверхностное сопротивление	ASTM D257	10¹⁶	Ом

Данные о грузоподъемности

Панель глубиной 2 дюйма — равномерная несущая способность (PSF)

Размах (дюймы)	Отклонение L/150	Отклонение L/100	Отклонение L/75
12 "	1,850	2,775	3,700
18 "	820	1,230	1,640
24 "	460	690	920
30 "	295	440	590
36 "	205	305	410
42 "	150	225	300
48 "	115	170	230

Панель глубиной 2 дюйма – Концентрированная линейная нагрузка (фунт/фут ширины)

Размах (дюймы)	Отклонение L/150	Отклонение L/100	Отклонение L/75
12 "	2,400	3,600	4,800
18 "	1,600	2,400	3,200
24 "	1,200	1,800	2,400
30 "	960	1,440	1,920
36 "	800	1,200	1,600

Панель глубиной 1½ дюйма — равномерная несущая способность (PSF)

Размах (дюймы)	Отклонение L/150	Отклонение L/100	Отклонение L/75
12 "	1,200	1,800	2,400
18 "	530	800	1,065
24 "	300	450	600
30 "	190	285	380
36 "	130	195	260

Коэффициент запаса прочности: 3:1 по пределу прочности. При ударных нагрузках значения следует уменьшить на 50%.

Размеры продукта

Стандартные размеры панелей

Глубина панели	Размер панели	Вес	Открытая зона	Узор бара
1½ дюйма	4 футов × 6 футов	5.8 фунтов / кв. Дюйм	46%.	Сетка 1½” × 1½”
1½ дюйма	4 футов × 8 футов	5.8 фунтов / кв. Дюйм	46%.	Сетка 1½” × 1½”
2 "	4 футов × 6 футов	7.5 фунтов / кв. Дюйм	40%.	Сетка 2″ × 2″
2 "	4 футов × 8 футов	7.5 фунтов / кв. Дюйм	40%.	Сетка 2″ × 2″

Конфигурация панели загрузки

Ширина верхней планки: 0.25″ – 0.31″ (профиль мениска)
Ширина нижней панели: 0.19″ – 0.25″
Подшипник Бар: Двунаправленный узор с квадратной сеткой
Стандартный допуск: ±5% по толщине, ±1/8″ по длине/ширине

Системы смол и химическая стойкость

Доступные варианты смолы

1. Полиэстер общего назначения (GPFR)

Рабочая температура: от -20°F до 150°F непрерывно
Химическая устойчивость: Хорошо подходит для слабых кислот/щелочей
Области применения: Общепромышленные, складские помещения
Стоимость: Самый экономичный вариант

2. Изофталевый полиэстер (ИФР)

Рабочая температура: от -20°F до 180°F непрерывно
Химическая устойчивость: Отлично подходит для умеренных концентраций
Области применения: Химическая обработка, очистка воды
Огнестойкости: Доступен класс 1 (ASTM E84)

3. Виниловый эфир (VFR)

Рабочая температура: от -20°F до 200°F непрерывно
Химическая устойчивость: Превосходно подходит для агрессивных химикатов
Области применения: Нефтехимическая промышленность, среды с высокой степенью коррозии
Эффективности: Максимальная химическая/температурная стойкость

Таблица химической стойкости (виниловый эфир)

Поставщик	Концентрация	Максимальная температура	Рейтинг
Серная кислота	10-50%	180 ° F	Прекрасно
Соляная кислота	10-37%	140 ° F	Прекрасно
Гидроксид натрия	10-50%	180 ° F	Прекрасно
Хлор (влажный)	Насыщенный	140 ° F	Хорошо
Соленая вода	Насыщенный	180 ° F	Прекрасно
Сырая нефть	100%.	200 ° F	Прекрасно
бензин	100%.	100 ° F	Прекрасно

Оценка: Отлично (убыток <5%), Хорошо (убыток 5–10%), Удовлетворительно (убыток 10–25%)

Характеристики нагрузки транспортного средства

Требования к классу вилочных погрузчиков

Класс вилочных погрузчиков	Диапазон GVWR	Максимальная нагрузка на колесо	Мин. глубина панели
Класс I-II	4,000-8,000 кг	3,200 фунтов	1½ дюйма
Класс III	10,000 фунтов	5,000 фунтов	1½ дюйма
Класс IV-V	12,000-20,000 кг	10,000 фунтов	2 "
Класс VI-VII	40,000 + lbs	20,000 фунтов	2″ усиленный

Распределение нагрузки на колесо

Контактная зона: Фактическая ширина колеса + (2 × глубина панели)
Распределение нагрузки: угол 45° по толщине панели
Фактор двойного колеса: 0.85 для парных колес
Динамический фактор: 1.5 для подвижных нагрузок, 2.0 для ударных нагрузок

Расчетные параметры

Критерии отклонения

Тип приложения	Максимальное отклонение	Типичный предел
Пешеходные зоны	L / 200	0.125 "
Стандартный промышленный	L / 150	0.25 "
Движение транспортных средств	L / 100	0.375 "
Спецтехника	L / 75	0.50 "

Требования к поддержке

Тип поддержки	Мин. подшипник	Максимальный диапазон	Макс. навес
Стальная балка	1.0 "	Таблица нагрузок	6 "
Бетон	2.0 "	Таблица нагрузок	4 "
Угол FRP	1.5 "	Таблица нагрузок	6 "

Факторы безопасности

Стандартные приложения: 3:1 по максимальной силе
Критические приложения: 5:1 по максимальной силе
Ударная нагрузка: Дополнительный фактор 2.0
Непрерывная вибрация: Дополнительный фактор 1.5

Требования к монтажу

Характеристики резки

Тип выреза	Рекомендуемый инструмент	Тип лезвия
Прямые отрубы	Циркулярная пила	Карбид, 6-8 зубьев на дюйм
Изогнутые разрезы	Jigsaw	Алмазная крошка
Отверстия <2″	Кольцевая пила	Твердосплавный наконечник
Отверстия >2″	Маршрутизатор	Твердосплавный бит

Системы крепления

Тип крепления	Область применения	Расстояние	Грузоподъемность
M-Клипсы	Стандартное приложение	12″ OC	500 фунтов/клипса
G-Клипсы	Съемные панели	12″ OC	400 фунтов/клипса
Прижимные зажимы	Высокая вибрация	6″ OC	Подъем 250 фунтов

Параметры поверхности

Стандартные поверхности

Верхняя часть мениска – Стандартная формованная поверхность, хорошее сцепление
Песчаный топ – Нанесенный оксид алюминия, максимальное сопротивление скольжению
Гладкий/Покрытый – Герметичная поверхность для применения в чистых помещениях

Значения сопротивления скольжению

Тип поверхности	Сухой COF	Мокрый COF	Метод испытания
Мениск	0.60	0.50	ASTM F1679
Песчаный топ	0.90	0.80	ASTM F1679
Гладкая	0.40	0.30	ASTM F1679

Огненная производительность

Рейтинги пожарной безопасности по системе смол

Тип смолы	Распространение пламени	Индекс дыма	классификация
Стандарт GPFR	200-500	300-600	Не оценен
Огнезащитный состав IFR	≤25	≤450	Класс 1
Огнезащитный состав VFR	≤25	≤450	Класс 1

Стандарты соответствия

ASTM E84: Характеристики горения на поверхности
ASTM D635: Самозатухающий (<5 секунд)
NFPA 130: Стандарты для транзитных транспортных средств
Береговая охрана США 164.009: Морские применения

Стандарты качества

Соблюдение норм производства

ANSI/ACMA FRP-01: Стандартная решетка из стекловолокна
ISO 9001: 2015: Система менеджмента качества
AASHTO LRFD: Технические характеристики конструкции моста
Руководство ASCE по проектированию конструкционных пластиков

Протоколы испытаний

Доказательство нагрузки: 2.5-кратная рабочая нагрузка без сбоев
Максимальная нагрузка: 5× минимум рабочей нагрузки
Усталость: 2 миллиона циклов при рабочей нагрузке
Сопротивление ползучести: <0.5″ после 1000 часов при предельной нагрузке 50%

Первичные приложения

Промышленные объекты

Платформы для тяжелого оборудования
Зоны эксплуатации вилочных погрузчиков
Пешеходные дорожки для химической обработки
Платформы доступа к резервуарному парку
Мезонинный пол

Инфраструктура

Очистные сооружения
Электрические подстанции (непроводящие)
Крышки траншей для коммунальных услуг
Настил моста
Морские терминалы

Специализированные среды

Зоны воздействия едких химических веществ
Зоны высокотемпературных процессов
Электрочувствительные зоны
Взрывобезопасные зоны (с токопроводящей опцией)
Объекты пищевой промышленности (с герметичной поверхностью)

Преимущества продукта

Преимущества производительности

Снижение веса на 75% против стальной решетки
Невосприимчивость к коррозии – Отсутствие ржавчины и окисления
Непроводящий - Электрическая безопасность
Низкая теплопроводность – Комфорт персонала
Двунаправленная сила – Распределение нагрузки в обоих направлениях

Экономические выгоды

Срок службы более 50 лет в соответствующих приложениях
Нулевая покраска/покрытие требуется техническое обслуживание
Снижение стоимости установки из-за небольшого веса
Без замены от коррозионных повреждений
Нижняя структурная поддержка большого города,

Информация для заказа

Требуемые характеристики

Глубина панели (1½” или 2”)
Размер панели (4'×6′ или 4'×8′)
Система смол (GPFR, IFR или VFR)
Тип поверхности (мениск, зернистая или гладкая)

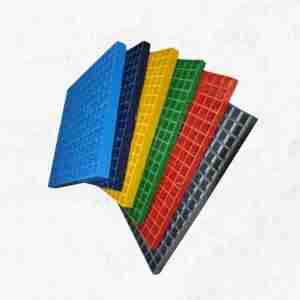

Цвет (стандартный: серый, желтый, зеленый или индивидуальный)
Требования к нагрузке (равномерная и концентрированная)
Подробная информация о химическом воздействии
Диапазон рабочих температур

Дополнительные доступные опции

Индивидуальные вырезы для труб/оборудования
Скошенные края для переходов
Проводящая поверхность для контроля статического электричества
Системы смол, соответствующие требованиям FDA
Пользовательские цвета для кодировки безопасности

Все характеристики являются типичными. Фактические характеристики зависят от конкретной смоляной системы, производственного процесса и условий применения. Номинальные нагрузки указаны с учётом соответствующих коэффициентов запаса прочности в соответствии со стандартами ANSI/FGMC.
