Внешние стояки кабельной лестницы из стеклопластика

Обзор продукта

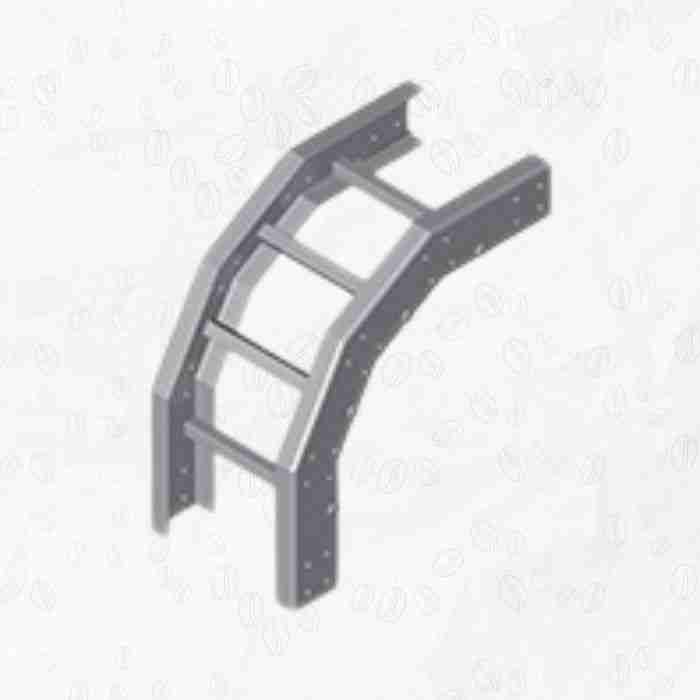

Внешние переходники для кабельных лестниц из армированного стекловолокном пластика (FRP) — это точно спроектированные направляющие фитинги, предназначенные для перехода от горизонтальных участков кабельных лестниц к вертикальным на наружных поверхностях зданий и промышленных конструкций. Изготовленные из коррозионно-стойких композитных материалов, эти переходники представляют собой непроводящую и легкую альтернативу стальным переходникам в промышленных системах управления кабелями.

Основные приложения: Химические заводы, морские платформы, очистные сооружения, электростанции, морские среды, горнодобывающие предприятия и любые наружные установки, требующие коррозионной стойкости и электроизоляции.

Основные характеристики продукта:

• Непроводящая композитная конструкция (заземление не требуется)
• Собственная коррозионная стойкость (не требует покрытия или обслуживания)
• На 70% легче стальных аналогов
• Диапазон рабочих температур: от -40°F до +200°F (от -40°C до +93°C)
• Доступно с различными углами: 30°, 45°, 60° и 90°
• Ширина от 6″ до 36″ (от 150 мм до 900 мм)

Технические спецификации

Свойства материала

Электрические свойства

Тепловые свойства

Огненная производительность

Размеры и грузоподъемность

Доступные конфигурации

Углы наклона: 30 °, 45 °, 60 °, 90 °
Стандартное расстояние между перекладинами: 12 ″ (300 мм)
Высота бокового ограждения: Стандарт 4″ (100 мм)
Толщина бокового ограждения: минимум 0.375 дюймов (9.5 мм)

Варианты ширины и грузоподъемности

Расстояние между опорами при полной нагрузке
На основе коэффициента безопасности 3:1 Сосредоточенная нагрузка в центре пролета

Критический радиус изгиба

Примечание: Радиус изгиба кабеля необходимо сверять с техническими требованиями производителя кабеля (обычно он составляет 12 диаметров кабеля для силовых кабелей согласно статье 300 NEC).

Руководство по химической стойкости

Полиэфирная смола (стандартного класса)

Винилэфирная смола (химически стойкая)

Шкала оценок: Отлично = Нет эффекта | Хорошо = Незначительный эффект | Удовлетворительно = Умеренный эффект | Плохо = Не рекомендуется

Если у вас нет в списке химических веществ, обратитесь в службу технической поддержки для получения данных о совместимости.

Требования к монтажу

Рекомендации по расстоянию между опорами

Критический: Всегда обеспечивайте опору в пределах 24 дюймов (600 мм) от фитингов стояка и мест изменения направления.

Аппаратные характеристики

Характеристики крутящего момента (нержавеющая сталь)

Внимание! Не затягивайте соединения из стеклопластика слишком сильно. Чрезмерный момент затяжки может привести к локальному разрушению композитного материала.

Расчет теплового расширения

Формула:

ΔL = α × L × ΔT
Where:
α = 12 × 10⁻⁶ in/in/°F (coefficient of thermal expansion for FRP)
L = Length in inches
ΔT = Temperature change in °F
Example:
20 ft vertical span with 100°F temperature swing:
ΔL = 12 × 10⁻⁶ × 240 × 100 = 0.29" expansion

Рекомендация: На непрерывных вертикальных участках длиной более 40 футов предусматривайте деформационные швы через каждые 30–50 футов.

Проектные расчеты

Формула расчета нагрузки

Total Load (W) = Cable Weight + Environmental Loads × Safety Factor
W_total = (W_cable × L) + (W_ice + W_wind) × SF
Where:
W_cable = Cable weight per unit length (lbs/ft)
L = Span length (ft)
W_ice = Ice accumulation load (lbs/ft²)
W_wind = Wind pressure load (lbs/ft²)
SF = Safety factor (minimum 3:1 for static loads)

Пределы отклонения

• Вертикальные пролеты: Максимальный прогиб = L/150 при полной нагрузке
• Горизонтальные пролеты: Максимальный прогиб = L/200 при полной нагрузке
• Комбинированная загрузка: Проверьте компоненты вертикального и горизонтального отклонения

Емкость заполнения кабеля

Максимально рекомендуемое заполнение кабеля: 50% площади поперечного сечения лестницы согласно статье 318 НИК.

Available Area = Width × (Side Rail Height - 1")
Example for 12" wide × 4" high ladder:
Fill Area = 12" × 3" = 36 square inches
Max Cable Area = 18 square inches (50% fill)

Руководство по выбору материала

Отбор на основе окружающей среды

Соответствие стандартам

Стандарты производства

• NEMA FG-1: Пластики, армированные стекловолокном
• ASTM D4385: Визуальные дефекты в пултрузионных изделиях
• ISO 9001:2015: Системы менеджмента качества

Электрическая безопасность

• OSHA 1910.269: Производство электроэнергии
• Статья 318 NEC: Кабельные лотки
• IEEE 1307: Защита от падения с высоты для систем кабельных лотков

Пожарная Безопасность

• ASTM E84: Характеристики горения поверхности
• UL 94: Воспламеняемость пластиковых материалов
• IBC: Требования международных строительных норм

Протоколы испытаний

• Испытание механических свойств по стандартам ASTM
• Нагрузочное тестирование с минимальным коэффициентом безопасности 4:1
• Химическое иммерсионное испытание (минимум 30 дней)
• УФ-стойкость: более 5000 часов воздействия QUV

Варианты продукта

Стандартные опции

Смоляные системы:

• Полиэстер (общего назначения)
• Виниловый эфир (химически устойчивый)
• Огнестойкий (класс 1)

Поверхностная обработка:

• Стандартный гелькоут (серый)
• Гелькоут с УФ-фильтром
• Цветной гелькоут (желтый, защитный оранжевый)
• Антимикробное покрытие (для сточных вод)

Доступные аксессуары:

• Соединительные пластины (из стеклопластика или нержавеющей стали)
• Монтажные кронштейны
• Точки крепления кабеля
• Заземляющее оборудование (при необходимости)

Пользовательские конфигурации

Доступен по запросу:

• Нестандартная ширина
• Индивидуальные углы изгиба
• Специальные расстояния между перекладинами
• Увеличенная высота боковых поручней
• Особые требования к цвету
• Измененные номинальные нагрузки

Информация для заказа

Требуемые характеристики:

• Угол наклона (30°, 45°, 60° или 90°)
• Ширина лестницы (от 6 до 36 дюймов)
• Тип смолы (полиэфирная, винилэфирная или огнезащитная)
• Количество

Дополнительная информация (если применимо):

• Диапазон рабочих температур
• Подробная информация о химическом воздействии (перечислите химические вещества и их концентрации)
• Уровень воздействия УФ-излучения (в помещении/на улице/экстремальный)
• Прибрежная или морская среда
• Специальные требования к оценке пожарной безопасности или сертификации
• Требования к индивидуальной конфигурации

Обратитесь к нашей технической команде за помощью в выборе продукта, расчете нагрузки и индивидуальных настройках.

Важные заметки:

• Все характеристики соответствуют нормальным производственным допускам (±2% по размерам, ±10% по механическим свойствам)
• Установка должна осуществляться в соответствии с рекомендациями производителя и применимыми нормами.
• Рекомендуется проводить регулярные проверки в соответствии с графиком технического обслуживания объекта.
• Для критически важных применений запросите сертифицированные отчеты об испытаниях материалов.

Характеристики продукта могут быть изменены без предварительного уведомления. Всегда проверяйте актуальные характеристики вашего проекта.
