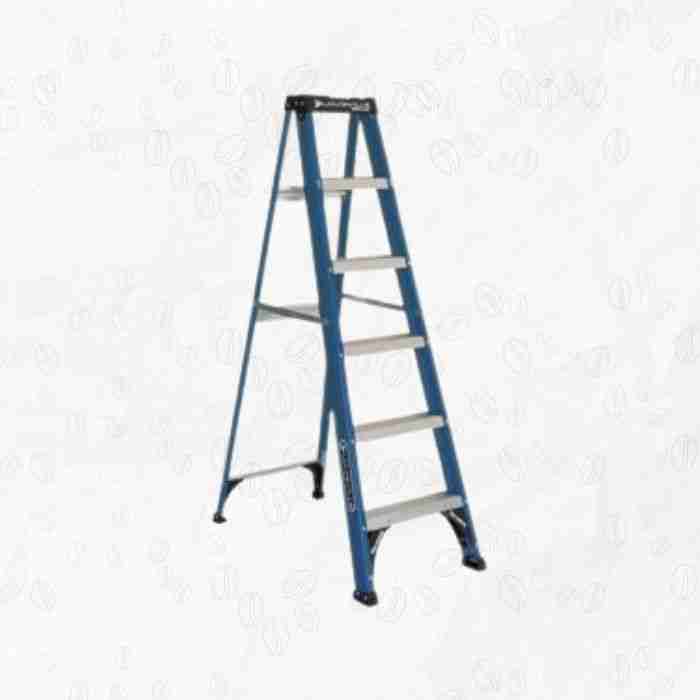

8-футовая стекловолоконная стремянка – профессиональная непроводящая лестница для электротехнических и промышленных работ.

Обзор продукта

Профессиональная 8-футовая (2,4 м) стремянка из стекловолокна, разработанная для электромонтажных работ, промышленного обслуживания и коммерческого применения, требующего непроводящего подъемного оборудования. Изготовлена ​​из пултрузионных направляющих из армированного стекловолокном полимера (FRP) с промышленными алюминиевыми ступенями, обеспечивающими необходимую электроизоляцию, а также превосходную прочность и несущую способность.

Технические спецификации

Размерные параметры

Грузоподъемность и номинальные характеристики

В состав груза входит: Вес пользователя + инструменты + материалы

Вес и транспортировка

Технические характеристики материала

Железнодорожное строительство

• Состав: Полимер, армированный стекловолокном (FRP), полученный методом пултрузии
• Содержание волокна: 40-60% стекловолокна по весу
• Система смолы: УФ-стабилизированный полиэстер или винилэстер
• Толщина стенки: 0.125–0.188 дюйма (3.2–4.8 мм)
• Диэлектрическая прочность: >500 В/мил (ASTM D149)
• Электрическое сопротивление: >10^12 Ом
• Предел прочности при изгибе: 30 000–40 000 фунтов на квадратный дюйм (ASTM D790)
• Предел прочности на разрыв: 30 000–40 000 фунтов на квадратный дюйм (ASTM D638)
• Прочность на сжатие: 30 000–40 000 фунтов на квадратный дюйм (ASTM D695)

Пошаговое строительство

• Состав: Алюминиевый сплав 6061-T6 или 6063-T5
• Толщина печатной платы: Минимум 0.125 дюйма (3.2 мм)
• Обработка поверхности: Анодированное или шлифованное покрытие с зубчатым протектором
• Рисунок протектора: Зазубрины глубиной 1/8 дюйма или формованная текстура
• Вложение: Скреплено двумя заклепками из алюминия или стали диаметром 1/4 дюйма.
• Допуск на расстояние: ±0.125 дюйма (±3.2 мм)

Компоненты оборудования

• Распорные скобы: Сталь толщиной 14-16 калибра, с порошковым покрытием или цинковым напылением.
• Шарниры: Прочная стальная конструкция с штифтами 5/16″ или 3/8″
• Заклепки: Алюминий или сталь, минимальный диаметр 1/4 дюйма.
• Ноги: Формованная резиновая смесь (твердость по Шору А 70-80)
• Основание стопы: Диаметр 3.5-4.0 дюйма, с ребристым рисунком протектора.

Инженерные особенности

Структурный дизайн

Железнодорожная система:

• Непрерывная пултрузионная конструкция (без сращивания).
• Профиль коробчатого сечения или двутавровая балка для оптимального соотношения прочности и веса.
• Внутренние ребра жесткости для обеспечения устойчивости к кручению.
• Толщина стенки оптимизирована для контроля прогиба (<0.5 дюйма при максимальной нагрузке).

Пошаговое проектирование:

• D-образная форма ступеней (высота 1.25 дюйма, глубина 3 дюйма) для эргономичного положения ног.
• В качестве альтернативы, плоские ступени с фланцевыми краями для повышения жесткости конструкции.
• Распределение нагрузки: минимальная грузоподъемность 750 фунтов на каждую ступеньку.
• Предельный прогиб: <0.04 дюйма в центре при нагрузке 300 фунтов.

Базовая стабильность:

• Соотношение высоты опоры к высоте: от 1:2 до 1:2.2 для оптимальной устойчивости к опрокидыванию.
• Противоскользящая конструкция с минимальным коэффициентом трения 0.8 (на мокрой/сухой поверхности).
• Устойчивые к истиранию ножки защищают напольные покрытия.

Механизмы безопасности

Система разбрасывания:

• Распорные скобы с надежной фиксацией и фиксацией по центру.
• Усилие защелкивания: обычно 8-12 фунтов.
• Визуальное и тактильное подтверждение зафиксированного положения
• Глубина распорки: 24-28 дюймов для обеспечения структурной триангуляции.

Основные особенности платформы:

• Конструкция из формованного полиэтилена или алюминия.
• Множество слотов для инструментов и лоток для деталей.
• Встроенные намагниченные держатели инструментов (минимум 300 гаусс)
• Грузоподъемность: минимум 50 фунтов на верхней платформе.

Тестирование производительности и стандарты

Сертификаты соответствия

ANSI A14.5 – Переносные лестницы из армированного пластика:

• Испытание статической нагрузкой: в 4 раза превышает номинальную грузоподъемность.
• Испытание на боковую нагрузку: 150 фунтов на расстоянии 3 футов от основания.
• Испытание на изгиб ступеней: нагрузка 500 фунтов приложена в центре.
• Испытание на горизонтальную нагрузку сверху: горизонтальная сила 75 фунтов.
• Испытание на ударопрочность при падении: с заданной высоты.
• Тест на устойчивость распространения: минимальное сопротивление открытию.

Требования OSHA (29 CFR 1910.23):

• Соответствие стандартам безопасности переносных лестниц
• Непроводящие материалы для электромонтажных работ
• Надлежащая маркировка и видимость уровня нагрузки.
• Противоскользящее покрытие на ступенях и подножках.

Дополнительные стандарты:

• CSA Z11-12: Требования Канадской ассоциации стандартов к лестницам
• ЕН 131: Европейский стандарт лестниц (для экспортных рынков)
• NFPA 70E: Соответствие требованиям электробезопасности
• Тестирование UL: Испытание электрической изоляции (сертификация по желанию)

Протоколы испытаний

Электрические свойства

Технические характеристики непроводимости

• Объемное сопротивление: >10^14 Ом·см (ASTM D257)
• Поверхностное сопротивление: >10^13 Ом/квадрат
• Диэлектрическая постоянная: 3.5-4.5 при 1 МГц
• Коэффициент рассеяния: 0.01-0.02 при 1 МГц
• Сопротивление дуге: 180+ секунд (ASTM D495)
• Уровень напряжения: Подходит для использования вблизи напряжений до 30 кВ (при соблюдении надлежащих зазоров).

Проверка результатов тестирования:

• Высоковольтные испытания рельсовых секций при напряжении 100 000 В
• Проверка сопротивления изоляции на этапе производства.
• Непроводящие свойства сохраняются в диапазоне температур: от -40°F до 160°F (от -40°C до 71°C).

Стойкость к воздействию окружающей среды и химикатов

Условия эксплуатации

Химическая устойчивость

Отличное сопротивление:

• Кислоты (pH 1-6): серная, соляная, азотная (в разбавленном виде)
• Щелочи (pH 8-14): гидроксид натрия, гидроксид калия
• Соли: хлорид натрия, хлорид кальция
• Нефтепродукты: бензин, дизельное топливо, моторное масло, гидравлическая жидкость.
• Растворители: метанол, этанол, изопропанол, ацетон
• Чистящие средства: моющие средства, растворы отбеливателя.

Ограниченное сопротивление:

• Концентрированные кислоты (>70%)
• Сильные окислители (перекись водорода >30%)
• Хлорированные растворители (длительное воздействие)

Параметры приложения

Рекомендуемые варианты использования

Электромонтажные работы:

• Максимальная близость к находящимся под напряжением цепям: Следуйте таблицам 130.4(E)(a) и (b) стандарта NFPA 70E.
• Рекомендуемое напряжение: до 600 В при соблюдении соответствующих зазоров.
• Необходимо соблюдать минимальное расстояние приближения в зависимости от уровня напряжения.
• Обязательно наличие средств индивидуальной защиты и квалифицированного персонала.

Рекомендации по распределению нагрузки:

• Максимальная точечная нагрузка на одну ступеньку: 750 фунтов.
• Распределенная нагрузка на несколько этапов: до номинальной грузоподъемности.
• Максимальная нагрузка на лоток для инструментов: 50 фунтов.
• Максимальная нагрузка на крюк ковша: 25 фунтов.

Ограничения окружающей среды:

• Скорость ветра: Не использовать на открытом воздухе при скорости ветра выше 25 миль в час.
• Уклон: Максимальный уклон пола от уровня составляет 5°.
• Поверхность: Требуется твердая, нескользящая, несущая поверхность.
• Соблюдайте минимальное расстояние в 3 фута от воздушных линий электропередач.

Технические характеристики обслуживания

Критерии проверки

Критические точки проверки:

1. Целостность железнодорожных путей:
   • Отсутствие трещин, расслоений и отслоений в стекловолокне.
   • Глубина царапин не должна превышать 1/8 дюйма.
   • Выцветание цвета допустимо при условии сохранения структурной целостности.
   • Появление мелового налета на поверхности (незначительное) — это нормальное старение, а не разрушение.
2. Условие шага:
   • В алюминии отсутствуют трещины, изгибы и поломки.
   • Заклепки надежно закреплены и не двигаются.
   • Рисунок протектора сохранился, сохранив более 75% от первоначальной глубины.
   • Без острых краев и заусенцев
3. Аппаратная функция:
   • Фиксаторы разбрасывателя полностью защелкиваются и надежно удерживают его.
   • Петли свободно перемещаются без заеданий.
   • Отсутствуют ослабленные, отсутствующие или поврежденные заклепки/крепежные элементы.
   • Ножки надежно закреплены, износ не превышает 50% глубины протектора.
4. Нагрузочное тестирование:
   • Ежегодные полевые испытания под нагрузкой, в 1.5 раза превышающей номинальную,
   • Проверьте, нет ли прогиба, скрипа или смещения под нагрузкой.
   • Убедитесь в отсутствии необратимых деформаций после снятия нагрузки.

Срок службы

Ожидаемая продолжительность жизни:

• Неинтенсивное коммерческое использование: 20-25 лет
• Умеренное промышленное использование: 15-20 лет
• Тяжелое промышленное применение: 10-15 лет
• Ежедневное использование электромонтажными подрядчиками: 8-12 лет

Факторы, влияющие на продолжительность жизни:

• Условия хранения (влажность, температура, воздействие УФ-излучения)
• Частота использования и интенсивность нагрузки
• Способ транспортировки и уход
• Соблюдение требований технического обслуживания
• частота воздействия химических веществ

Габаритные чертежи

А-образная рама (в открытом положении)

                    [Top Cap]
                        |
                    [Step 7] -------- Highest Standing Level
                        |
                    [Step 6]
                        |
                    [Step 5]
                        |
                    [Step 4]
                        |
                    [Step 3]
                        |
                    [Step 2]
                        |
                    [Step 1]
                        |
    [Foot]----------[Base]----------[Foot]
    |<-------- 48-51" Base Spread -------->|

Критические размеры:

• Высота до 7-й ступеньки: 78-80 дюймов.
• Высота до ступеньки 1: 12 дюймов
• Угол наклона: 75-78° от горизонтали
• Угол наклона задней распорки: 15-20° от вертикали.

Сложенная конфигурация

• Длина: 96-98 дюймов
• Ширина: 18-20 дюйма
• Глубина: 6-8 дюйма
• Распределение веса: сбалансировано на высоте 42-48 дюймов от основания.

Контроль качества и производство

Стандарты производства

Контроль сырья:

• Проверка стекловолоконной смолы: ASTM D792 (удельная плотность)
• Определение содержания волокон: ASTM D2584 (метод потери при прокаливании)
• Проверка алюминиевого сплава: спектроскопический анализ сплавов 6061-T6/6063-T5

Контроль процесса:

• Скорость линии пултрузии: регулируется для обеспечения надлежащего пропитывания волокна.
• Контроль температуры отверждения: допуск ±5°F.
• Цикл постполимеризации: минимум 2 часа при повышенной температуре.
• Проверка размеров: допуск ±0.125″ на критические размеры.

Окончательная проверка:

• 100% визуальный осмотр перил и ступеней.
• Функциональное тестирование разбрасывателей и замков.
• Проверка веса (допуск ±5%)
• Пример разрушающего контроля: 1 единица на каждые 500 произведенных единиц.

Упаковочные характеристики

Индивидуальная упаковка

• Материал коробки: 200-фунтовый гофрированный картон с двойными стенками
• Угловая защита: Угловые защитные элементы из пенополиэтилена (EPE) или формованной целлюлозы
• Защита рельсов: Полиэтиленовая пленка, обмотанная по рельсам
• Оборудование: Пластиковые пакеты для сыпучих компонентов
• Маркировка: Технические характеристики изделия, допустимая нагрузка, предупреждения о безопасности, штрихкод

Варианты упаковки оптом

Загрузка поддона:

• Стандартный поддон: 48″ x 40″ (1219 мм x 1016 мм)
• Количество единиц на поддоне: 8-10 лестниц (скрепленных лентами)
• Вес поддона: 280-320 фунтов (брутто).
• Максимальная высота штабелирования: 96-100 дюймов.
• Термоусадочная пленка: минимум 80 микрон с верхним слоем.

Загрузка контейнера:

• 20-футовый контейнер: 220-250 единиц (с загрузкой на пол)
• 40-футовый контейнер: 480-550 единиц (с загрузкой на пол)
• 40-футовый контейнер повышенной вместимости: 550-600 единиц (с загрузкой на пол).

Доступные конфигурации

Тип IAA – грузоподъемность 375 фунтов (профессиональный класс)

• Усиленная рельсовая конструкция
• Прочные распорные скобы (сталь толщиной 14 калибра)
• Усовершенствованная конструкция стопы с более широким основанием.
• Высококачественная противоскользящая поверхность для ступеней
• Области применения: Промышленные предприятия, тяжелое строительство, коммунальные работы.

Тип IA – грузоподъемность 300 фунтов (коммерческий класс)

• Стандартная конструкция рельсов
• Разбрасыватели промышленного назначения (сталь толщиной 16 калибра)
• Стандартная конструкция стопы
• Стандартная зубчатая ступенька
• Области применения: Электромонтажные работы, техническое обслуживание коммерческих объектов, системы отопления, вентиляции и кондиционирования.

Тип I – грузоподъемность 250 фунтов (профессиональный класс)

• Стандартная конструкция, оптимизированная по весу.
• Стандартные аппаратные компоненты
• Базовая конструкция стопы
• Стандартный рисунок протектора
• Области применения: Общее коммерческое использование, техническое обслуживание недвижимости.

Запасные части и аксессуары

Доступные компоненты

Предупреждения и ограничения по безопасности

Критическая информация по безопасности

⚠️ НЕ:

• Превысить номинальную грузоподъемность (пользователь + инструменты + материалы)
• Использовать электрические цепи, находящиеся под напряжением, без надлежащей подготовки и средств индивидуальной защиты.
• Использовать на мягких, скользких или неустойчивых поверхностях.
• Размещайте в дверных проемах или местах с интенсивным движением без ограждений.
• Встаньте выше ступеньки с надписью «НЕ СТОЯТЬ ВЫШЕ ЭТОЙ СТУПЕНИ».
• Используйте лестницу в качестве горизонтальной платформы или строительных лесов.
• Перемещайте или сдвигайте лестницу, пока она занята.
• Использовать с незакрытыми или частично открытыми разбрасывателями.

⚠️ ВСЕГДА:

• Проверяйте перед каждым использованием
• При подъеме поддерживайте контакт с тремя точками опоры.
• При подъеме/спуске смотрите на лестницу.
• Держите тело по центру между рельсами.
• Обеспечьте одновременный контакт всех четырех стоп с поверхностью.
• Соблюдайте правила электробезопасности (NFPA 70E).
• При выполнении работ используйте соответствующие средства индивидуальной защиты.

Информация о гарантии

Стандартная гарантия производителя:

• Период покрытия: 12 месяцев со дня покупки
• Покрытие: Дефекты материалов и изготовления
• Дополнительно оплачивается: Естественный износ, неправильное обращение, злоупотребление, модификации, неправильное хранение
• Требования: Требуется подтверждение покупки и проверка производителем.
