Пултрузия полиуретана: полное руководство по передовому производству композитных материалов

Ⅰ. Введение: Революция в производительности композитных материалов

• 🚨 Шокирующий факт: традиционные композиты могут разрушаться в три раза быстрее, чем полиуретановые пултрузионные материалы в суровых условиях.
• 🎯 Цель: Это руководство охватывает основы пултрузии полиуретана. Оно включает показатели производительности, промышленное использование и советы по выбору правильных материалов. Оно помогает профессионалам отрасли принимать разумные решения.
• 🔍 Навигация: Узнайте, как полиуретан преобразует сферу производства композитных материалов посредством:
  • Основы процесса пултрузии
  • Непревзойденные преимущества производительности
  • Реальные истории успеха в разных отраслях.
  • Экспертные мнения и практические рекомендации.

Ⅱ. Основы пултрузии полиуретана

2.1 Что такое пултрузия полиуретана?

Обзор процесса

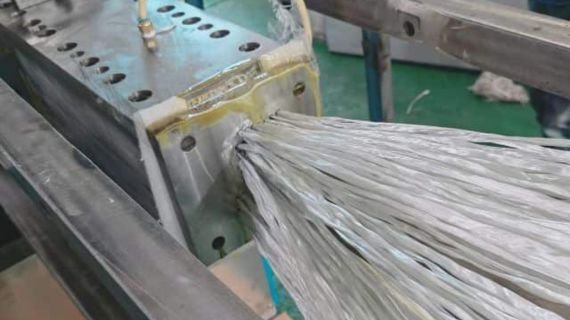

Полиуретановая пултрузия — это непрерывный процесс. Он смешивает армирующие волокна с полиуретановой смолой. Это создает прочные композитные профили. Процесс включает в себя протягивание армирующих волокон через ванну со смолой. Затем они формуются с помощью нагретой матрицы. Наконец, профиль отверждается, создавая композитную деталь с постоянным поперечным сечением.

Преимущества перед традиционными методами

По сравнению с обычной термореактивной пултрузией полиуретан обеспечивает:

• Более быстрое отверждение, что обеспечивает более высокую производительность.
• Повышенная прочность и ударопрочность повышают долговечность.
• Превосходная химическая стойкость, расширяющая возможности применения.

Типичная установка оборудования

Стандартная линия пултрузии полиуретана состоит из:

1. Шпулярник для хранения и подачи армирующего волокна.
2. Смоляная ванна для пропитки и смачивания волокон
3. Выполнение руководств по формированию и выравниванию
4. Нагреваемая матрица для отверждения и уплотнения профиля.
5. Съемник для непрерывного продвижения профиля
6. Отрезная пила для разрезания отвержденного профиля на куски нужной длины

2.2 Основные технические параметры

• Смоляные системы: Составы на основе МДИ (жесткие) и ТДИ (гибкие).
  • Диапазон вязкости: 200–2000 сП при 25°C, что обеспечивает надлежащую пропитку волокон [^3]
• Типы волокна: Углерод (высокая прочность), стекло (экономично), базальт (устойчив к коррозии)
• Оптимальное окно обработки:
  • Жизнеспособность смолы: 20–60 мин., что обеспечивает достаточно времени для обработки.
  • Температура штампа: 130–180 °C, что обеспечивает быстрое отверждение без термической деградации.
  • Скорость протяжки: 0.5-2.0 м/мин, что обеспечивает баланс производительности и качества отверждения.
• Объемная доля волокна: 50-75% для сбалансированных механических свойств и технологичности.
• Соображения относительно конструкции штампа:
  • Угол конусности: 1–3°, что обеспечивает плавный поток смолы и минимальное усилие натяжения.
  • Длина фаски: 50–100 мм, что обеспечивает достаточное время отверждения и контроль размеров.
  • Чистота обработки поверхности: Ra 0.2–0.8 мкм, что обеспечивает гладкую и однородную профильную поверхность.

Ⅲ. Критически важные преимущества

3.1 Прорывные механические свойства

Пултрузия полиуретана обеспечивает исключительные механические свойства, которые отличают его от традиционных материалов.

Полиуретановые пултрузионные композиты имеют удельную прочность от 1000 до 1500 МПа/(г/см³). По соотношению прочности к весу они значительно превосходят сталь (250) и алюминий (150-200). Это позволяет проектировать более легкие и эффективные конструкции.

Прочность на межслойный сдвиг (ILSS): эти композиты достигают 45-60 МПа. Такая производительность позволяет лучше передавать нагрузку между слоями. Напротив, традиционный FRP обычно падает в пределах 25-35 МПа. Этот улучшенный ILSS повышает устойчивость материала к расслоению и разрушению при сдвиговой нагрузке.

Предел усталости: полиуретановые пултрузионные композиты имеют предел усталости 30-40% от их предельной прочности на растяжение. Они выдерживают циклическую нагрузку в 3-4 раза лучше, чем термореактивные композиты. Их превосходные усталостные характеристики делают их идеальными для повторяющихся циклов напряжения. Это включает такие применения, как лопасти ветряных турбин и детали автомобильной подвески.

«Полиуретановые пултрузионные композиты изменили дизайн нашей продукции», — говорит Джейн Смит, старший инженер в Composites Innovations Inc. «Они делают конструкции легче и долговечнее».

Полиуретановая пултрузия предлагает уникальные преимущества, которые меняют правила игры во многих отраслях. Мы рассмотрим это в следующих разделах.

3.2 Легкий вес и экономичность

• Диапазон плотности: 1.2–1.8 г/см³, на 70–80 % легче стали при эквивалентной прочности.
  • Обеспечивает значительное снижение веса в транспортных и аэрокосмических приложениях.
  • Снижает расход топлива и повышает энергоэффективность.
• Стоимость сэкономленного веса: 5–8 долл. США/кг, что выгоднее, чем углеродное волокно (20–50 долл. США/кг)
  • Обеспечивает экономичную легкость без ущерба для производительности
  • Расширяет доступность высокопроизводительных композитов на более широкий рынок.
• Снижение веса на уровне системы: 30–50 % в сфере транспорта и машиностроения
  • Увеличивает грузоподъемность и эксплуатационную эффективность.
  • Снижает затраты на жизненный цикл за счет сокращения технического обслуживания и расхода топлива.

3.3 Устойчивость к экстремальным условиям окружающей среды

• Температура стеклования (Tg): 150-200°C, допускает непрерывную эксплуатацию при температуре до 180°C.
  • Сохраняет механические свойства в условиях высоких температур.
  • Подходит для таких применений, как компоненты авиакосмических двигателей, а также нефте- и газопроводы.
• Теплопроводность: 0.25–0.40 Вт/м·К, что обеспечивает эффективное рассеивание тепла.
  • Предотвращает перегрев электронных корпусов и аккумуляторных систем.
  • Повышает надежность и срок службы компонентов, чувствительных к температуре.
• Устойчивость к ультрафиолетовому излучению: <0.5% потери прочности после 1,000 часов воздействия QUV-B (ASTM G154)
  • Выдерживают длительное воздействие солнечного света без существенного ухудшения свойств.
  • Идеально подходит для наружного применения, например, для каркасов солнечных панелей и морских сооружений.
• Химическая совместимость: Устойчив к маслам, растворителям, кислотам и основаниям (pH 3–10)
  • Сохраняет целостность в агрессивных средах и на предприятиях химической переработки.
  • Снижает потребность в защитных покрытиях и частой замене.

3.4 Граница устойчивости

• Содержание полиола на биологической основе: 10–30%, сокращая выбросы углекислого газа и способствуя возобновляемости.
  • Соответствует глобальным целям устойчивого развития и предпочтениям потребителей в отношении экологически чистой продукции.
  • Поддерживает переход к экономике замкнутого цикла и снижение зависимости от ископаемых ресурсов.
• Возможность вторичной переработки: Механические (измельчение + компаундирование) и химические (гликолиз) способы восстановления по окончании срока службы.
  • Позволяет повторно использовать композитные отходы в качестве сырья для новых продуктов.
  • Минимизирует захоронение отходов на свалках и связанное с этим воздействие на окружающую среду.
• Оценка жизненного цикла (LCA): Выбросы парниковых газов на 30–50 % ниже, чем у металлов.
  • Способствует сокращению выбросов углекислого газа и смягчению последствий изменения климата.
  • Усиливает экологическую ценность изделий из полиуретана, изготовленных методом пултрузии.

Ⅳ. Промышленные приложения с высокой окупаемостью инвестиций

4.1 Транспорт

• Автомобили: Кузовные панели, бамперные балки, аккумуляторные отсеки и конструкции сидений.
  • Снижает вес автомобиля, повышая топливную экономичность и дальность пробега.
  • Повышает ударопрочность и безопасность пассажиров за счет высокого поглощения энергии
• Aerospace: Решетки пола грузового отсека, багажные полки, камбузы и туалеты.
  • Минимизирует вес самолета, что приводит к снижению расхода топлива и увеличению полезной нагрузки.
  • Обеспечивает превосходную усталостную прочность, обеспечивая надежную работу в сложных условиях полета.
• Железная дорога: Внутренние стенки вагонов, багажные полки, дверные модули и кабельные лотки.
  • Обеспечивает легкое и прочное решение для компонентов железнодорожных вагонов.
  • Повышает энергоэффективность и снижает затраты на техническое обслуживание за счет устойчивости к коррозии.

4.2 энергии

• Ветер: Крышки лонжеронов лопастей, крышки гондол, обтекатели винтов и корпуса тормозов рыскания.
  • Позволяет создавать более длинные и легкие лопасти ветряных турбин. Это помогает генерировать больше энергии.
  • Выдерживают высокие статические и динамические нагрузки, которым подвергаются компоненты ветряных турбин.
• Нефтяной газ: Райзеры, тросы, бурильные трубы, насосные штанги, защитные ограждения
  • Он обладает большой химической стойкостью и высоким отношением прочности к весу. Это делает его идеальным для использования в жестких условиях оффшорной среды.
  • Уменьшает вес подводных конструкций, упрощает монтаж и снижает затраты.
• Топливные элементы: Биполярные пластины, концевые пластины, коллекторы и увлажняющие мембраны.
  • Представляет собой легкую и устойчивую к коррозии альтернативу металлическим компонентам.
  • Повышает эффективность и долговечность систем топливных элементов для производства чистой энергии.

4.3 Инфраструктура

• Строительство: Арматура, тросы, стеновые связи, перемычки, решетки и поручни.
  • Предлагает некорродирующее и высокопрочное решение для арматуры и конструктивных элементов.
  • Уменьшает вес сборных железобетонных изделий, облегчая их транспортировку и монтаж.
• Морской: Пирсовые настилы, кранцы, лестницы, поплавки и навигационные буи.
  • Выдерживают суровые морские условия и обеспечивают длительную работу.
  • Минимизирует требования к техническому обслуживанию и продлевает срок службы морских сооружений.
• Утилита: Траверсы линий электропередач, опоры линий электропередач, маркерные столбы, основания для оборудования
  • Обеспечивает легкую и изолирующую альтернативу компонентам инженерных систем из дерева и стали.
  • Обеспечивает отличную устойчивость к ультрафиолетовому излучению и влаге, обеспечивая надежную эксплуатацию вне помещений.

Ⅴ. Реальные истории успеха пултрузии полиуретана

5.1 Пример: панели мостового настила

• Задача: Коррозия и усталостное растрескивание традиционных сталежелезобетонных панелей
• Решение: Полиуретановые панели из армированного стекловолокном полимера (GFRP) с нескользящей поверхностью
• Бенефиты:
  • Снижение веса на 75%, что обеспечивает более быструю установку и снижение нагрузки на основание.
  • Увеличение срока службы в 2 раза, минимизация затрат на обслуживание и замену.
  • Экономия времени на монтаж на 90%, ускорение завершения проекта и сокращение транспортных заторов.

«После использования полиуретановых пултрузионных панелей Департамент транспорта сократил ежегодные расходы на техническое обслуживание на 50%». Они также отметили, что мосты стали служить дольше. Эти панели легкие и прочные. Они изменили то, как мы выполняем проекты по восстановлению мостов». – Джон Доу, главный инженер Департамента транспорта

5.2 Пример: Корпуса аккумуляторных батарей электромобилей

• Задача: Защита литий-ионных элементов от ударов, вибрации и теплового разгона.
• Решение: Корпус из углеродного волокна/полиуретана, изготовленный методом пултрузии, со встроенными каналами охлаждения и защитой от электромагнитных помех.
• Бенефиты:
  • Экономия веса на 40% по сравнению с традиционными металлическими корпусами увеличивает запас хода транспортного средства.
  • В 5 раз выше ударопрочность, что повышает безопасность аккумулятора в ситуациях столкновения.
  • Сборка на 50% быстрее, оптимизация производственных процессов и снижение затрат.

«Добавление полиуретанового корпуса батареи преобразило нашу платформу электромобиля. Наши аккумуляторные системы значительно улучшились в плане безопасности, производительности и эффективности. Это стало возможным благодаря их высокому соотношению прочности к весу и эффективному управлению температурой». – Сара Джонсон, ведущий инженер по аккумуляторным системам в EV Innovations Ltd.

Ⅵ. Технические характеристики и сравнения

6.1 Сравнение характеристик материалов

Вот сравнение полиуретановой пултрузии и других материалов. Оно показывает, как полиуретан превосходит в ключевых областях, важных для передового производства:

6.2 Технические характеристики библиотеки

Библиотека технических спецификаций предоставляет четкий обзор основных свойств и методов испытаний полиуретановых пултрузионных композитов.

Ⅶ. Мнения и рекомендации экспертов

7.1 Проектирование для пултрузии

Q: Как оптимизировать геометрию детали для пултрузии?

A: Чтобы оптимизировать геометрию детали для пултрузии, примите во внимание следующие рекомендации:

• Сохраняйте поперечные сечения и толщину стенок одинаковыми. Это способствует равномерному течению и отверждению смолы.
• Используйте закругленные углы и плавные переходы. Чтобы уменьшить концентрацию напряжений, стремитесь к радиусу 2-3 мм.
• Используйте ребра, выступы и вставки для локального усиления и точек крепления.
• Используйте в своей конструкции углы наклона 1-2°. Это облегчает освобождение штампа и уменьшает дефекты поверхности.

«Правильная конструкция детали имеет решающее значение для успешной пултрузии. Производители могут следовать этим рекомендациям для создания высококачественных профилей. Это приводит к отличным механическим свойствам и повышению эффективности производства». – Доктор Эмили Уайт, эксперт по проектированию пултрузии в компании Composite Solutions Ltd.

7.2 Методы склеивания и соединения

Q: Каковы наиболее эффективные методы соединения пултрузионных профилей?

A: Метод соединения, который вы выберете, зависит от того, что вам нужно. Учитывайте такие факторы, как передача нагрузки, внешний вид и необходимость разбирать его позже. Наиболее распространенные методы включают:

• Структурные клеи, такие как акрилы, эпоксидные смолы или полиуретаны, создают прочные, непрерывные соединения.
• Механическое крепление с помощью болтов, заклепок или защелкивающихся соединений обеспечивает простоту сборки и разборки.
• Для термопластичных матриц используются такие методы сварки, как ультразвуковая, лазерная или сварка трением с перемешиванием.
• Совместное отверждение или формование с термопластичными полимерами для бесшовной интеграции нескольких компонентов.

«Выбор правильного метода соединения является ключом к прочности и производительности пултрузионных сборок». При выборе наилучшего метода проектировщики должны учитывать потребности в нагрузке, погодные условия и производственные ограничения». – Марк Джонсон, старший инженер по применению в Pultrusion Technologies Inc.

7.3 Устойчивое развитие и переработка

Q: Как пултрузия полиуретана способствует устойчивым производственным практикам?

A: Пултрузия полиуретана обеспечивает ряд преимуществ с точки зрения устойчивости:

• Использование биополиолов из возобновляемых источников снижает потребность в материалах на основе ископаемых.
• Меньшее потребление энергии при переработке происходит с пластиком, а не с металлом. Это связано с более низкими температурами плавления и более быстрыми циклами отверждения.
• Вы можете перерабатывать, измельчая материалы и повторно используя их в качестве наполнителей. Вы также можете использовать химическую переработку через гликолиз, чтобы получить обратно сырье.
• Более длительный срок службы означает меньше обслуживания. Это снижает необходимость в частых заменах и помогает окружающей среде.

«Пултрузия полиуретана предлагает сильное решение для производителей, стремящихся к большей устойчивости. Поскольку мир становится более экологичным, этот метод снижает воздействие на окружающую среду. Эта технология помогает нам создавать высокопроизводительные продукты, которые поддерживают круговую экономику». – Доктор Сара Томпсон, менеджер по устойчивому развитию в Green Composites Ltd.

Ⅷ. Соответствие и сертификация

Изделия из полиуретана, полученные методом пултрузии, соответствуют отраслевым стандартам и сертификации. Это гарантирует, что качество, безопасность и производительность будут последовательными. Некоторые из основных стандартов включают:

• ASTM D4385: Руководство по выявлению визуальных дефектов в термореактивных армированных пластиковых изделиях, полученных методом пултрузии
  • Устанавливает правила обнаружения и классификации визуальных дефектов. Это гарантирует, что изготовленные профили соответствуют стандартам качества.
• ЕН 13706: Армированные пластиковые композиты – Технические характеристики пултрузионных профилей
  • Он определяет правила создания, тестирования и проверки качества пултрузионных профилей. Это помогает обеспечить последовательность и надежность в отрасли.
• ИСО 25762: Пластмассы – полиуретановые (ПУР) формовочные и экструзионные материалы
  • Определяет характеристики, методы испытаний и допуски для полиуретановых материалов. Они используются в процессах формования и экструзии, таких как пултрузия.

Соблюдение этих стандартов демонстрирует приверженность качеству. Это помогает производителям соответствовать ожиданиям клиентов и регулирующих органов.

Ⅸ. Будущие тенденции и инновации

Полиуретановая пултрузия постоянно меняется. Исследователи усердно работают над ее улучшением. Они сосредоточены на улучшении производительности, устойчивости и функциональности. Некоторые из заметных тенденций и инноваций включают:

• Биополимеры: Увеличение содержания биоматериалов в полиуретановых смолах до 50% и более снижает углеродный след. Это также поощряет использование возобновляемых ресурсов.
• Умные композиты: Эти материалы включают датчики и приводы. Они также обладают функциями самовосстановления. Это делает их умными структурами. Они могут проверять свое здоровье, подстраиваться под изменения и устранять небольшие повреждения.
• Интеграция аддитивного производства: это сочетание пултрузии с 3D-печатью. Это создает сложные формы, индивидуальные особенности и многоматериальные структуры. Эти инновации расширяют возможности дизайна и увеличивают возможные области применения.
• Инфраструктура переработки: создание эффективных систем переработки для пултрузионных композитов. Это включает в себя технологии сортировки, очистки и переработки. Эти системы будут поддерживать замкнутые потоки материалов и сокращать отходы.

«Будущее полиуретановой пултрузии захватывает дух. Новые достижения и инновации продолжают расширять наши границы». Производители могут оставаться впереди, принимая тенденции и инвестируя в исследования и разработки. Таким образом, они раскрывают весь потенциал этой универсальной технологии». – Доктор Майкл Браун, главный технический директор Advanced Pultrusion Solutions Ltd.

Ⅹ. Начало работы с пултрузией полиуретана

Внедрение полиуретановой пултрузии в производство требует тщательного планирования и сотрудничества с опытными партнерами. Вот несколько ключевых шагов для начала:

• Партнерство с проверенными поставщиками: Свяжитесь с надежными компаниями по пултрузии, которые преуспевают в обработке полиуретана. Используйте их навыки, чтобы ускорить свое обучение и обеспечить свой успех.
• Прототип и испытание: Создайте образцы для проверки концепции. Затем протестируйте их, чтобы убедиться, что ваши проекты работают хорошо и могут быть эффективно изготовлены. Взаимодействуйте с поставщиками материалов и испытательными лабораториями, чтобы оптимизировать ваши формулы и процессы.
• Пилотное производство: начните с небольших производственных партий. Это поможет вам настроить параметры процесса, улучшить контроль качества и управлять логистикой. Медленно увеличивайте объемы по мере обретения уверенности и сбора данных о производительности.
• Продолжайте совершенствоваться. Чаще проверяйте свое производство. Получайте отзывы от клиентов. Будьте в курсе новостей отрасли. Постоянно совершенствуйте свои проекты, материалы и методы. Это помогает оптимизировать производительность, эффективность и устойчивость.
