Композитная арматура FRP: подробное руководство

1. Введение в композитную арматуру FRP

Определение и состав: Армированная полимерная арматура (FRP) — это инновационный, высокопрочный материал. Он изготовлен из волокон, таких как стекло (GFRP), углерод (CFRP), базальт (BFRP) или арамид (AFRP), внедренных в прочный полимер. Эта композитная структура придает композитной арматуре FRP ее характерные свойства. Она легкая, высокопрочная и исключительно устойчива к коррозии. Это делает ее революционным игроком в армировании бетона.

Рост рынка и потенциал

Стремление строительной отрасли к устойчивости увеличило использование композитной арматуры FRP по всему миру. В отчете MarketsandMarkets за 2023 год говорится, что мировой рынок композитной арматуры FRP вырастет с 1.2 млрд долларов в 2022 году до 2.1 млрд долларов к 2028 году. Это среднегодовой темп роста в 9.5%. Этот рост показывает растущую осведомленность отрасли о композитной арматуре FRP. Ее уникальные преимущества могут произвести революцию в бетонном строительстве.

2. Преимущества перед традиционной стальной арматурой

Превосходная коррозионная стойкость

• Самым значительным преимуществом композитной арматуры FRP является ее непревзойденная коррозионная стойкость. В отличие от обычной стальной арматуры, композитная арматура FRP не ржавеет в суровых условиях. В отличие от стали, она не подвержена коррозии. Это свойство снижает затраты на техническое обслуживание и ремонт в коррозионных средах, таких как морские объекты и зоны, подверженные воздействию солей для размораживания. Исследования показывают, что в США коррозия обходится строительной отрасли более чем в 276 миллиардов долларов в год. Это подчеркивает огромные преимущества использования коррозионно-стойких материалов, таких как композитная арматура FRP.

Исключительное соотношение прочности и веса

• Композитная арматура FRP имеет отличное соотношение прочности к весу. Оно лучше, чем у традиционной стальной арматуры. Например, композитная арматура GFRP имеет прочность от 600 до 1,200 МПа. Это в два-четыре раза выше, чем у стальной арматуры. GFRP достигает этой превосходной прочности, будучи примерно на 75% легче стали. Легкая композитная арматура FRP упрощает обработку, транспортировку и установку. Это повышает эффективность строительства и сокращает трудозатраты.

Повышенная прочность и долговечность

• Высокая прочность и коррозионная стойкость композитной арматуры FRP делают ее очень долговечной. 10-летнее исследование показало, что композитная арматура FRP сокращает расходы на 40-50% в коррозионных средах. Она дешевле традиционной стали. Эта долгосрочная экономическая эффективность достигается за счет сокращения технического обслуживания и ремонта. Композитная арматура FRP сохраняет свою прочность в течение длительного времени. Кроме того, длительный срок службы композитной арматуры FRP повышает устойчивость конструкции. Она снижает воздействие на окружающую среду частых ремонтов и перестроек.

3. Типы композитной арматуры FRP

Арматура из полимера, армированного стекловолокном (GFRP)

• Композитная арматура GFRP является наиболее распространенной арматурой FRP в строительстве. Она изготавливается из высокопрочных стекловолокон в полимерной матрице, обычно E-стекла или S-стекла. Композитная арматура GFRP имеет предел прочности на разрыв от 600 до 1,000 МПа. Это отличная альтернатива стальной арматуре и имеет множество применений. Ее низкая стоимость и универсальность сделали ее популярной в строительстве. Она используется в мостах, парковочных сооружениях и морских сооружениях.

Арматура из полимера, армированного углеродным волокном (CFRP)

• Композитная арматура CFRP — лучший тип арматуры FRP. Она обладает непревзойденной прочностью и жесткостью. Композитная арматура CFRP изготавливается из высокомодульных углеродных волокон. Она может обеспечивать прочность на разрыв до 2,500 МПа. Высокая прочность композитной арматуры CFRP делает ее идеальной для использования при высоких нагрузках и малом прогибе. CFRP работает лучше, чем композитная арматура GFRP, но стоит дороже. Поэтому ее используют только в специализированных проектах с высокими требованиями к прочности.

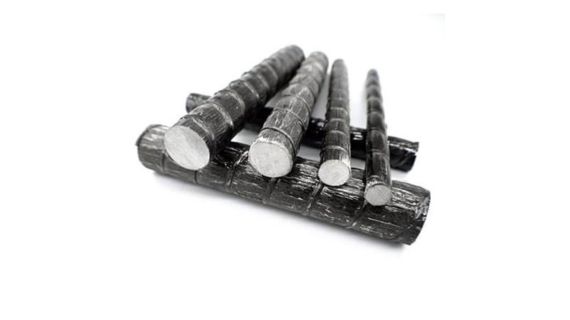

Арматура из полимера, армированного базальтовым волокном (BFRP)

• • Композитная арматура BFRP является многообещающей альтернативой композитной арматуре GFRP и CFRP. Она обеспечивает хорошее соотношение производительности и стоимости. Композитная арматура BFRP изготавливается из базальтовых волокон, которые получают из вулканических пород. Она обладает превосходными механическими свойствами. Она на 20% прочнее композитной арматуры GFRP и на 15% дешевле композитной арматуры CFRP. Растет интерес к композитной арматуре BFRP для строительства. Ее привлекательность заключается в ее производстве из зеленого базальтового волокна и ее высоких эксплуатационных характеристиках.

Арматура из полимера, армированного арамидным волокном (AFRP)

• Композитная арматура AFRP менее распространена, чем GFRP и CFRP. Однако она имеет уникальные преимущества в некоторых областях применения. Арамидные волокна очень прочные и жесткие. Они придают композитной арматуре AFRP большую усталостную прочность. Это свойство делает композитную арматуру AFRP идеальной для конструкций с циклическими нагрузками. Она также подходит тем, кому нужна лучшая сейсмостойкость. Высокая стоимость арамидных волокон ограничивает использование композитной арматуры AFRP. Она используется в основном в специализированных проектах, где требуются высокие усталостные характеристики.

4. Производственный процесс

Пултрузия: доминирующая техника

• Процесс пултрузии является наиболее распространенным и эффективным способом изготовления композитной арматуры FRP. Волокна пропитываются полимерной смолой и протягиваются через нагретую матрицу. Этот процесс позволяет получить композитную арматуру с постоянными поперечными свойствами. Исследования показывают, что пултрузия может производить композитную арматуру GFRP по цене 3.50 долл. США за метр. Это сопоставимо со стальной арматурой, которая стоит 1.20 долл. США за метр. Это касается арматуры того же диаметра и не учитывает долгосрочные преимущества FRP.

Энергоэффективность и устойчивость

• Процесс производства композитной арматуры FRP более экологичен, чем производство стали. Производство композитной арматуры FRP потребляет примерно на 30% меньше энергии, чем энергоемкий процесс производства стали. Это сокращение потребления энергии снижает углеродный след композитной арматуры FRP. Это также повышает устойчивость строительных проектов. Отрасль переходит на зеленое строительство. Она стремится снизить воздействие строительства на окружающую среду. Производство композитной арматуры FRP является энергоэффективным и соответствует этой цели.

5. Приложения

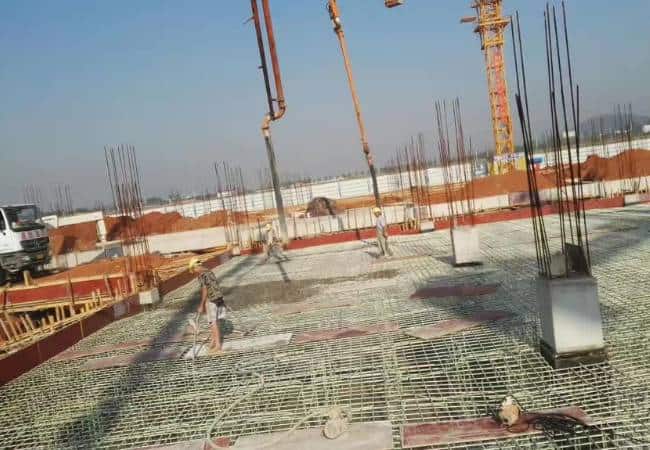

Проекты по преобразованию инфраструктуры

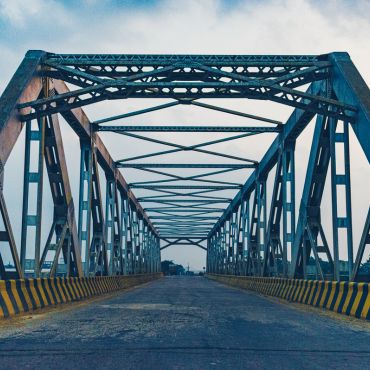

• Композитная арматура FRP широко используется в инфраструктурных проектах, особенно в мостах и ​​автомагистралях. В Северной Америке более 1,000 мостов используют композитную арматуру FRP. Ярким примером является реконструкция моста Чатем в Вирджинии в 2021 году. Для повышения прочности и сокращения расходов на техническое обслуживание использовалась композитная арматура GFRP. Мост Конфедерации в Канаде, один из самых длинных мостов, использует композитную арматуру FRP для устойчивости к суровым морским условиям. Его прогнозируемый срок службы составляет более 75 лет.

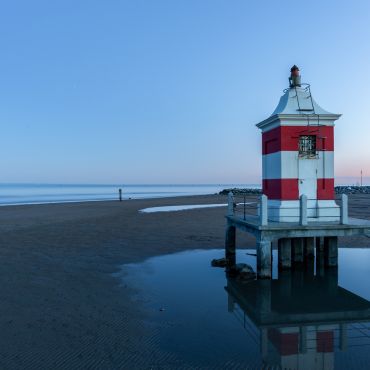

Революция морских сооружений

• Композитная арматура FRP обладает непревзойденной коррозионной стойкостью. Это лучший выбор для морских сооружений в суровых, соленых условиях. Композитная арматура FRP теперь является стандартом в 35% новых прибрежных проектов США. Такое широкое использование показывает, что отрасль доверяет композитной арматуре FRP. Она обеспечивает долговечность и низкие эксплуатационные расходы в суровых морских условиях.

Повышение долговечности химических заводов

• Композитная арматура FRP используется на химических заводах и промышленных предприятиях. Ее коррозионная стойкость имеет решающее значение в этих применениях. В 2022 году на немецком химическом складе было обнаружено, что плиты перекрытия, армированные GFRP, сокращают расходы на замену на 60% по сравнению со стальными. Эта экономия средств демонстрирует преимущества композитной арматуры FRP в химически подверженных коррозионных средах.

6. Данные о производительности

Сравнение прочности на растяжение

Сравнение пределов прочности на растяжение различных материалов арматуры:

• Стальная арматура: 400–550 МПа
• Композитная арматура GFRP: 600–1,000 МПа
• Композитная арматура из углепластика: до 2,500 МПа

Композитная арматура FRP, особенно CFRP, намного прочнее стальной арматуры. Эта прочность позволяет нам проектировать более легкие и тонкие бетонные конструкции. Они будут безопасными и надежными.

Длительная долговечность в агрессивных средах

Ключевым преимуществом композитной арматуры FRP является ее долговечность в коррозионных средах. Исследования показывают, что после 50 лет в очень коррозионных условиях композитная арматура FRP может сохранять 85–90 % своей прочности на растяжение. В отличие от этого, стальная арматура теряет 30–50 % своей прочности в аналогичных условиях. Длительный срок службы композитной арматуры FRP означает меньшую потребность в обслуживании. Она продлевает срок службы бетонных конструкций в суровых условиях.

7. Вопросы дизайна

Соблюдение международных стандартов

• Проектирование с использованием композитной арматуры FRP требует соблюдения руководящих принципов и стандартов. Они обеспечивают постоянную производительность и безопасность. Американский институт бетона (ACI) предоставляет руководящие принципы, такие как ACI 440.1R-15. Они охватывают проектирование и строительство бетона, армированного стержнями FRP. Эти руководящие принципы охватывают различные аспекты, включая свойства материалов, принципы проектирования и методы строительства. Более 20 стран разработали национальные кодексы для композитной арматуры FRP. Это свидетельствует о растущем принятии этого инновационного материала.

Вопросы удобства обслуживания

• Ключевым фактором проектирования при использовании композитной арматуры FRP является ее более низкий модуль упругости, чем у стали. Композитная арматура GFRP обычно имеет модуль упругости 40-50 ГПа. Это ниже, чем у стальной арматуры. Более низкий модуль упругости требует тщательного проектирования. Он направлен на контроль прогиба и трещин в бетонных конструкциях с композитной арматурой FRP. Проектировщики должны обеспечить эксплуатационную пригодность конструкции. Чтобы соответствовать эксплуатационным характеристикам, они должны использовать надлежащие проектные меры. К ним относятся увеличение диаметра арматуры или уменьшение расстояния.

8. Будущие тенденции

Снижение затрат за счет технологических достижений

• В отрасли композитной арматуры FRP наблюдается прогресс в производстве и изготовлении волокон. Это должно снизить затраты в ближайшие годы. Эксперты прогнозируют, что новые технологии могут снизить затраты на композитную арматуру FRP на 20–30% в следующем десятилетии. По мере совершенствования производственных процессов композитная арматура FRP станет дешевле стальной арматуры.

Растущее принятие на рынке
Поскольку строительная отрасль видит преимущества композитной арматуры FRP, ожидается, что ее использование вскоре резко возрастет. К 2030 году композитная арматура FRP может составить 15% от мирового объема армирования бетона. В 5 году этот показатель составит 2023%. Этот рост обусловлен спросом на устойчивые, долговечные и устойчивые к коррозии строительные материалы. Сюда входят инфраструктура, морские сооружения и промышленные объекты.

9. Проблемы и ограничения

Соображения по огнестойкости

• Композитная арматура FRP имеет более низкую огнестойкость, чем сталь. Это проблема. Материалы FRP, такие как GFRP, имеют более низкую температуру плавления (около 250 °C), чем сталь (примерно 1,500 °C). Композитная арматура FRP имеет более низкую температуру плавления. Поэтому при ее использовании в конструкциях необходимы меры пожарной безопасности. Для решения этой проблемы в отрасли были разработаны огнестойкие покрытия и изоляция. Они улучшают огнестойкость композитной арматуры FRP.

IПервоначальные соображения по стоимости

• Композитная арматура FRP более долговечна и дешевле с течением времени. Однако она стоит дороже, чем стальная арматура. В среднем композитная арматура FRP может стоить на 30–40% дороже стальной арматуры. Однако мы должны учитывать анализ стоимости жизненного цикла. Это ключ к оценке экономической жизнеспособности композитной арматуры FRP. В коррозионных средах стальная арматура изнашивается и требует частой замены. Использование композитной арматуры FRP часто оказывается дешевле в долгосрочной перспективе. Это снижает затраты на техническое обслуживание и ремонт.

По мере роста отрасли композитной арматуры FRP, стоимость FRP будет расти. Ожидается, что разрыв со стальной арматурой сократится. Это сделает композитную арматуру FRP дешевле и лучше для многих строительных проектов.
