Работа с арматурой из стекловолокна: рекомендации по монтажу, резке и гибке.

Можно ли сгибать арматуру из стекловолокна на месте? Нет.
Можно ли это разрезать гидравлическими ножницами? Нет.
Для работы с армированными волокном композитами (FRP) требуются иные методы, чем со сталью. В этом руководстве описаны три важнейших этапа — резка, гибка и монтаж — с использованием необходимых инструментов и технологий для предотвращения разрушения конструкции.

📋 Краткое справочное руководство

Требования безопасности: Средства индивидуальной защиты

При работе с арматурой из стекловолокна или ее резке вы имеете дело с композитным материалом, состоящим из непрерывных стекловолокон, внедренных в полимерную матрицу. Основная опасность заключается в воздействии пыли от стекловолокна, находящейся в воздухе, и прямом контакте кожи с обломками волокон.

Требуемые СИЗ

• Перчатки, устойчивые к порезам: Обязательно. Осколки стекловолокна проникают в кожу и вызывают длительное раздражение.
• Защитные очки ANSI Z87.1: Защищает от осколков волокон во время резки.
• Респиратор N95 или выше: Обязательно при всех видах резки. Частицы стеклянной пыли имеют размер менее 10 микрон и представляют опасность при вдыхании.
• Рубашки с длинными рукавами: Рекомендуется свести к минимуму воздействие волокон, находящихся в воздухе, на кожу.

Подготовка поверхности

Убедитесь, что рабочая площадка ровная и чистая от мусора. В отличие от стальной арматуры, стекловолокно обладает меньшей износостойкостью и может быть повреждено при контакте с острыми частицами заполнителя или выступающими краями опалубки.

Как правильно резать арматуру из стекловолокна

Утвержденные методы резки

Необходимо использовать вращающиеся режущие инструменты. Гидравлические ножницы и болторезы запрещены. Эти инструменты, основанные на сжатии, разрушают композитное поперечное сечение, вызывая расслоение и разрушение волокон, что снижает прочность на растяжение.

⚠️ ВНИМАНИЕ: Инструменты для сжатия разрушают стекловолокно.
Гидравлические ножницы вызывают невидимое внутреннее расслоение. Стержень, который выглядит целым, может выйти из строя при 40% от номинальной грузоподъемности. Всегда используйте вращающиеся режущие инструменты.

Рекомендуемое оборудование:

• Циркулярная пила с твердосплавным или алмазным сегментированным лезвием.
• Угловая шлифовальная машина с абразивным отрезным кругом (тип 1)
• Сабельная пила с мелкозубчатым лезвием (только для регулировки в полевых условиях)

Техника резки: 4-этапный процесс

1. Mark – Используйте перманентный маркер или начертите линию на поверхности стержня.
2. Безопасный – Зажимайте зажим вдали от ребристой поверхности, чтобы избежать повреждения матрицы.
3. Порез – Прикладывайте равномерное давление; позвольте лезвию выполнять работу на полной скорости вращения.
4. Диагностика – Проверьте срез на наличие расслоения или отслоения волокон.

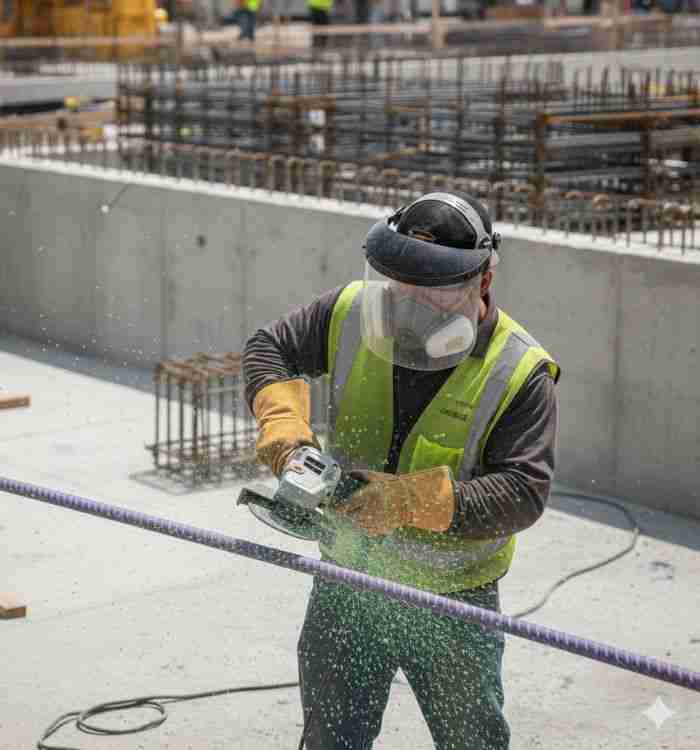

Профессиональная демонстрация: правильная техника резки арматуры из стекловолокна угловой шлифовальной машиной с алмазным диском. Обратите внимание на равномерное давление и работу на полной скорости. (Источник: Официальный канал Fiberglass Rebar)

Проверка после резки

Осмотрите срез на наличие признаков расслоения волокон или растрескивания матрицы. Если обнаружено расслоение, выбросьте поврежденный участок и сделайте повторный срез. В химически агрессивных средах (pH < 4 или > 12) нанесите на срез двухкомпонентный эпоксидный герметик, чтобы предотвратить проникновение влаги.

Можно ли сгибать арматуру из стекловолокна в полевых условиях?

Нет. Арматуру из стекловолокна нельзя гнуть на строительной площадке.

FRP — это термореактивный композит. После отверждения смоляной матрицы материал не может быть подвергнут пластической деформации без разрушения. Попытка согнуть отвержденный FRP приведет к катастрофическому разрыву волокон.

Заводская сборка: единственный вариант.

Все изгибы, крючки и хомуты должны быть изготовлены в процессе пултрузии до отверждения смолы. Волокна формируются на оправках, пока смола еще термопластична, а затем отверждаются под воздействием тепла, придавая им желаемую геометрию.

Необходимый срок выполнения заказа: Отправьте спецификацию гибки труб производителю. за 4–6 недель до родов. Предоставлять:

• Диаметр стержня (в метрической системе или в имперской системе)
• Угол и радиус изгиба
• Длина ног (для стремян и крюков)
• Количество на единицу формы

Исключение при холодной гибке (только для больших радиусов)

Для применений с большим радиусом, где R > 200 × d (где d = диаметр стержня), вы можете выполнять контролируемую холодную гибку на месте. Это разрешено только для:

• Круглые стенки резервуара
• Изогнутые мостовые ограждения
• Неконструктивные архитектурные элементы

Не превышайте минимальный радиус изгиба, указанный производителем. Превышение этого предела приводит к разрыву волокон на растяжение на внешней поверхности и деформации под сжатием на внутренней поверхности.

Как установить и обвязать арматуру из стекловолокна

Материалы для обвязки

Используйте пластиковые стяжки or Проволока с ПВХ-покрытием для обвязки. Не используйте голую стальную проволоку. Хотя армированный волокном полимер не подвергается коррозии, введение ферромагнитных материалов в арматурную сетку создает несоответствия в стратегии защиты от коррозии и может привести к локальному окрашиванию поверхности бетона.

Вспомогательные стулья и расстояние между ними

Плотность FRP составляет приблизительно 1.9 г/см³, по сравнению с 7.85 г/см³ у стали. Это снижение веса на 75% означает, что арматурный каркас имеет минимальный собственный вес, необходимый для сопротивления силам плавучести во время заливки.

Необходимое расстояние между стульями:

• Горизонтальные плиты: Каждые 600 мм (24 дюймов)
• Вертикальные стены: Каждые 900 мм (36 дюймов)

Используйте пластиковые стулья, рассчитанные на предполагаемый слой бетона. Убедитесь, что у стульев широкое основание, чтобы равномерно распределить нагрузку и предотвратить пробитие пароизоляционной пленки.

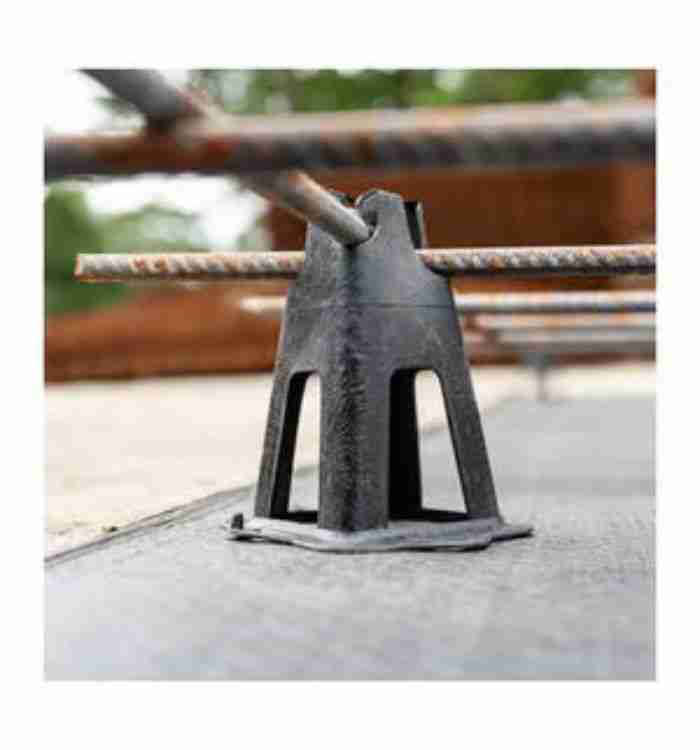

Правильно расположенные пластиковые подпорки (с шагом 600 мм) и белые стяжки предотвращают всплывание бетона во время заливки.

Длина нахлесточного соединения для арматуры из стекловолокна

FRP-материалы используют механическое сцепление с бетоном для передачи нагрузки. Поскольку их модуль упругости ниже, чем у стали (обычно 40–60 ГПа против 200 ГПа), Длина стыков внахлест должна рассчитываться в соответствии с ACI 440.1R.

Общие рекомендации: Длина нахлеста FRP обычно составляет 1.5 – 2.0 раз Эквивалентная длина нахлеста арматуры для того же диаметра арматурного стержня и прочности бетона. Точные значения уточните у своего инженера-конструктора.

Стекловолокно против стали: ключевые различия в монтаже

Понимание этих различий позволяет избежать распространенных ошибок в полевых условиях:

Укладка бетона

Предотвращение смещения арматуры

Арматура из стекловолокна будет всплывать, если ее недостаточно закрепить. Для предотвращения восходящего смещения во время заливки:

1. Привяжите верхний мат к опалубке или кольям. с интервалом 1.2 м
2. Заливка в подъёмники вместо заливки на всю глубину; допустить частичное схватывание между слоями.
3. Избегайте прямого контакта с вибратором. с арматурой для предотвращения истирания поверхности.

Протокол вибрации

Используйте внутренние вибраторы с осторожностью. Вставляйте вибратор вертикально и медленно извлекайте. Не перемещайте головку вибратора по арматурной сетке. Вибрация должна укреплять бетон, а не перемещать арматуру.

Длительный контакт с вибратором может привести к истиранию поверхностных ребер и снижению прочности сцепления до 30%.

FAQ

Вы умеете сваривать арматуру из стекловолокна?

№ FRP — это полимерный композит. При нагревании происходит пиролиз смоляной матрицы, что разрушает несущую способность стержня. Температура сварки (>1,500°C) мгновенно испаряет смолу.

Нужно ли связывать арматуру из стекловолокна на каждом пересечении?

№ Требования к армированию зависят от шага арматурных стержней и толщины плиты. Для стандартных жилых плит (толщина 150 мм, сетка 300 мм) армирование следует производить через каждые три пересечения. Для несущих элементов армирование следует производить во всех пересечениях в пределах критических зон напряжений, как указано на конструктивных чертежах.

Что произойдет, если арматура из стекловолокна будет подвергаться воздействию ультрафиолетового излучения в течение длительного времени?

Длительное воздействие УФ-излучения (>6 месяцев) приводит к деградации смоляной матрицы, особенно винилэфирных и полиэфирных смол. Может наблюдаться изменение цвета поверхности и микротрещины. Храните стекловолокно под непрозрачным брезентом или в крытых помещениях. В случае воздействия вредных веществ обратитесь к производителю за разъяснениями относительно критериев проверки поверхности.

Можно ли просверлить затвердевший бетон для установки фиброармированных дюбелей после заливки?

Дано для склеиваемых дюбелей необходимо использовать винилэфирный или эпоксидный анкерный клейне полиэстер. Диаметр отверстия должен быть в 1.5 раза больше диаметра стержня, а глубина заделки должна соответствовать требованиям ACI 440.1R (обычно в 20 раз больше диаметра стержня для применений, связанных с растяжением).

Как проверить арматуру из стекловолокна на наличие повреждений перед установкой?

В большинстве случаев достаточно визуального осмотра. Обратите внимание на:

• Поверхностное истирание (ребристая поверхность отшлифована)
• Цветение волокон (белый ворсинчатый слой указывает на обрыв волокна)
• Растрескивание матрицы (видимые продольные расщепления)

При наличии хотя бы одного из этих условий, отклоните заявку.

Требуется ли специальное обучение для работы с арматурой из стекловолокна?

Хотя в большинстве юрисдикций это не является обязательным по закону, Стандарт ACI 440.1R рекомендует проводить обучение подрядчиков. Многие производители предлагают полудневные сертификационные курсы, охватывающие лучшие практики обращения, резки и монтажа. Обучение позволяет снизить количество дефектов при монтаже примерно на 60%.

Резюме

Для арматуры из стекловолокна необходимо соблюдать протоколы, специфичные для данного материала. Нельзя применять методы работы со стальной арматурой и ожидать удовлетворительных результатов. Ключевые принципы таковы:

• Не наклоняйтесь на месте. Заказывайте готовые профили со сроком изготовления 4-6 недель.
• Не используйте инструменты для резки под давлением. Используйте дисковые пилы только с алмазными дисками.
• Увеличьте плотность опор. Стеклопластик легкий и склонен к эффекту "плавания" (стулья расположены каждые 600 мм).
• Проверьте длину стыков внахлест. Соединительные элементы из стекловолокна в 1.5-2.0 раза длиннее, чем аналогичные элементы из стали.

Следование этим рекомендациям позволит максимально повысить коррозионную стойкость и прочность на растяжение стекловолокнистых композитных материалов, избегая при этом распространенных ошибок, возникающих на производстве и приводящих к браку и необходимости доработки.

По вопросам, касающимся конкретного проекта, обращайтесь в... МСА 440.1Р или обратитесь в службу технической поддержки вашего поставщика материалов.
