Композитные сваи из стеклопластика: подробное руководство

Композитные сваи из армированного волокном полимера (FRP) с их уникальными физическими и химическими свойствами становятся предпочтительным материалом для морской и прибрежной инфраструктуры. Эти сваи не только обладают высокой прочностью и превосходной коррозионной стойкостью, но также обладают замечательной долговечностью и низкими затратами на техническое обслуживание, что расширяет перспективы их применения в морской промышленности.
В этой статье будет представлен подробный обзор производственных процессов, типов, преимуществ и недостатков композитных свай из стеклопластика, а также их конкретных применений, с целью предоставить исчерпывающую справочную информацию для инженеров и руководителей проектов.

Что такое композитные сваи FRP?

Армированный волокном полимер (FRP), также известный как армированный волокном полимерный композитный материал, является структурным компонентом, особенно подходящим для прибрежных и морских сред. Эти сваи изготавливаются из полимерной матрицы, армированной волокнами, как правило, стеклянными или углеродные волокна, обеспечивая как силу, так и гибкость. Полимерная матрица защищает волокна и передает нагрузки, а волокна повышают общую прочность и жесткость ворса.

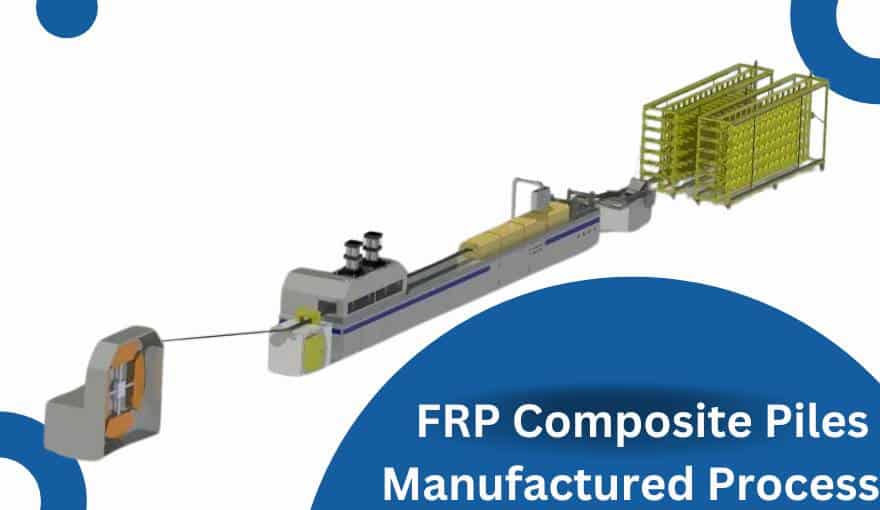

Как изготавливаются композитные сваи FRP?

Композитный стеклопластик Сваи изготавливаются с использованием различных производственных процессов, включающих сочетание полимерной матрицы и армирующих волокон. В настоящее время процесс пултрузии обычно используется.

Пультрузия

Пултрузия — это непрерывный производственный процесс, используемый для производства композитных материалов из стекловолокна с постоянным поперечным сечением. Этот процесс включает в себя вытягивание непрерывных нитей армирование волокнами (например, ровинги и маты) через ванну со смолой, гарантируя, что они полностью пропитаны полимерной смолой. Затем насыщенные волокна протягивают через нагретую форму, чтобы сформировать желаемый профиль и инициировать процесс отверждения. Когда материал выходит из формы, он затвердевает и принимает окончательную составную форму. Этот метод эффективен, экологически безопасен, производит минимальное количество отходов и подходит для непрерывного и быстрого производства.

Каковы различные типы композитных свай FRP?

К различным типам композитных свай из стекловолокна относятся:

1. Сваи из армированного волокном полимера (FRP): Это базовый тип композитных свай, армированных полимерными матрицами, такими как стекловолокно или углеродное волокно. Они известны своей прочностью, коррозионной стойкостью и гибкостью.
2. Пластиковые сваи со стальным сердечником (SCP): Эти сваи состоят из стального сердечника, заключенного в оболочку из пластика или стекловолокна. Стальной сердечник обеспечивает дополнительную прочность и структурную целостность, а пластиковый или стекловолоконный корпус обеспечивает устойчивость к коррозии и долговечность.
3. Сваи из структурно-армированного пластика (SRP): аналогичны сваям из стекловолокна, но включают дополнительное структурное усиление для повышения их несущей способности и устойчивости. Эти сваи обычно используются в более сложных конструкциях. Приложения.
4. Композитные сваи из стекловолокна с бетонным наполнением: Эти сваи состоят из оболочки из стекловолокна, заполненной бетоном. Оболочка из стекловолокна действует как опалубка, обеспечивая армирование на растяжение и защиту от коррозии, а бетонная заливка обеспечивает прочность на сжатие. Такое сочетание позволяет свае выдерживать большие осевые и боковые нагрузки.
5. Пластиковые сваи, армированные сварными стальными сепараторами: в этом типе свай из пластика или стекловолокна для армирования используются стальные каркасы. Стальная арматура повышает несущую способность сваи, что делает ее пригодной для больших нагрузок.

Каковы преимущества композитных свай FRP?

Композитные сваи из стеклопластика обладают многочисленными преимуществами, в том числе:

1. Высокое соотношение прочности к весу: Эти сваи имеют высокое соотношение прочности и веса, что делает их прочными и легкими, что облегчает транспортировку и установку.
2. Коррозионная стойкость: Высокая устойчивость к коррозии делает их пригодными для использования в морских и других суровых условиях, где традиционные материалы, такие как сталь и дерево, могут быстро разрушаться.
3. Долговечность: Известные своей прочностью и длительным сроком службы, они могут противостоять воздействию УФ-излучения, химических контактов и влаги.
4. Низкие расходы: Благодаря устойчивости к коррозии и воздействию окружающей среды они практически не требуют технического обслуживания, что позволяет экономить долгосрочные затраты.
5. Гибкость: Эти сваи можно использовать для различных целей, включая защиту берегов, борьбу с эрозией и инфраструктурные проекты. Они подходят как для анкерного, так и для консольного применения.
6. Совместимость с обычным оборудованием: Композитные сваи из стеклопластика можно устанавливать с использованием традиционного оборудования, такого как вибромолоты и сваебои, что упрощает процесс установки.
7. Поглощение энергии: Некоторые типы композитных свай из стеклопластика, такие как FiberPILE, эффективно поглощают энергию удара, что полезно для защиты конструкций от столкновений с большими судами.
8. Кастомизация: Свойства композитных материалов на основе стекловолокна можно изменять в процессе производства, чтобы оптимизировать прочность, гибкость и другие характеристики в соответствии с требованиями конкретного проекта.

Каковы недостатки композитных свай FRP?

Несмотря на множество преимуществ, композитные сваи из стеклопластика также имеют некоторые недостатки:

1. Стоимость: Изначально композитные сваи из стекловолокна могут быть дороже, чем традиционные материалы, такие как дерево, сталь или бетон. Более высокая стоимость обусловлена ​​используемыми материалами и производственными процессами.
2. Ограниченный послужной список: Хотя композиты из стекловолокна широко используются в различных областях, они имеют относительно более короткую историю применения по сравнению с традиционными материалами. Отсутствие долгосрочных данных о производительности может вызвать сомнения у некоторых заинтересованных сторон.
3. Знакомство и осведомленность: Некоторые инженеры и подрядчики могут быть не знакомы с материалами из стекловолокна, что может заставить их не решаться выбирать эти материалы вместо более традиционных вариантов.
4. Обращение и установка: Хотя сваи из стекловолокна можно устанавливать с использованием традиционного оборудования, их уникальные требования к производительности требуют специальных методов обращения и установки, что может потребовать дополнительной подготовки или опыта.
5. Хрупкость: В зависимости от конкретного состава и конструкции некоторые материалы из стекловолокна могут быть более хрупкими, чем металлы или бетон, что может привести к растрескиванию при высоких ударных нагрузках или случайных нагрузках.

Каковы характеристики композитных свай FRP?

Композитные сваи из стеклопластика обладают несколькими примечательными характеристиками:

1. Высокое поглощение энергии: Конструкция композитных свай из стеклопластика прочная, что позволяет им поглощать значительное количество кинетической энергии, что делает их очень подходящими для применений, требующих высокой ударопрочности, например, для отбойных свай.
2. Коррозионная стойкость: Эти сваи обладают превосходной устойчивостью к коррозии, что делает их пригодными для использования в морских и других суровых условиях, где традиционные материалы, такие как сталь, бетон или дерево, разрушаются.
3. Долговечность: композитные сваи из стеклопластика обладают высокой прочностью и могут противостоять ультрафиолетовому излучению, влаге и химическому контакту. Такая долговечность продлевает срок их службы и снижает потребность в техническом обслуживании.
4. Прочность и жесткость: Несмотря на небольшой вес, композитные сваи из стеклопластика обладают высокой прочностью и жесткостью, что делает их эффективными в качестве несущих конструкций.
5. Непроводимость: Непроводящая природа композитов из стекловолокна является важной особенностью в средах, где требуется электрическая изоляция.
6. Гибкость дизайна: Процесс изготовления композитных свай из стекловолокна обеспечивает универсальность в дизайне. Сваи могут быть настроены по форме, размеру и свойствам в соответствии с конкретными требованиями проекта.
7. Простота установки: по сравнению с более тяжелыми традиционными материалами, композитные сваи из стекловолокна проще в обращении и установке, что снижает затраты и время на установку.
8. Устойчивость к окружающей среде: Композитные сваи из стекловолокна не гниют, не разлагаются, не ржавеют и не отслаиваются, обеспечивая долгосрочное решение в средах, где другие материалы обычно разлагаются.

Какого цвета композитные сваи из стеклопластика?

Некоторые композитные сваи доступны в привлекательном графитово-сером цвете, который хорошо сочетается с морскими применениями.

Проблемы производства высокоточных композитных свай из стеклопластика

Производство высокоточных композитных свай из стекловолокна сталкивается с рядом проблем:

1. Сложность производства: производственные процессы композитов из стекловолокнаТакие методы, как пултрузия, намотка накаливания и вакуумная инфузия, требуют точного контроля температуры, скорости потока смолы и выравнивания волокон. Поддержание последовательности и точности во время этих процессов является сложной задачей.
2. Контроль качестваОбеспечение однородности композитного материала, предотвращение таких дефектов, как пустоты, и поддержание равномерного распределения волокон являются ключом к получению высокоточных свай из стеклопластика. Необходим строгий контроль качества, который может быть сложным и дорогостоящим.
3. Свойства материала: Анизотропная природа стекловолоконных материалов, то есть их свойства изменяются в разных направлениях, создает проблемы в достижении стабильных эксплуатационных характеристик по всей свае. Этот требует тщательного проектирования и производство, чтобы обеспечить достижение желаемой производительности.
4. Стоимость соображений: Высокоточные технологии производства и процессы контроля качества увеличивают стоимость производства. Баланс между точностью и экономической эффективностью является серьезной проблемой.
5. Обращение и установка: Высокоточные сваи из стекловолокна могут потребовать особых процедур обращения и установки во избежание повреждения или изменения их расчетных характеристик. Это может потребовать дополнительного обучения строительного персонала.
6. Стандарты дизайна: Существует необходимость разработки комплексных стандартов проектирования и руководств, специально адаптированных к уникальным свойствам композитов из стекловолокна. Отсутствие таких стандартов затрудняет обеспечение точности конечного продукта.
7. Факторы окружающей среды: Композиты из стекловолокна очень чувствительны к факторам окружающей среды, таким как температура и влажность, в процессе производства. Контролировать эти факторы для обеспечения высокоточных результатов может быть непросто.
8. Масштабирование производства: Переход от прототипного или мелкосерийного производства к массовому производству с сохранением высокой точности может оказаться затруднительным. Расширение производства требует тщательного планирования и корректировки производственного процесса.
9. Обработка и отделка: Абразивный характер стекловолоконных композитов и вероятность повреждений, таких как расслоение, усложняют постпроизводственную обработку и доводку до точных размеров.

Каковы применения композитных свай FRP

Композитные сваи из стекловолокна используются в различных областях, особенно в строительстве и инфраструктуре:

1. Морская и прибрежная инфраструктура: Благодаря своей коррозионной стойкости и долговечности композитные сваи из стекловолокна широко используются в морской среде. Они идеально подходят для доков, причалов яхт, паромных причалов и систем защиты крыльев набережной. Они способны выдерживать суровые морские условия, что делает их предпочтительным выбором для этих применений.
2. Несущие нагрузки: Благодаря своей высокой прочности и гибкости композитные сваи из стекловолокна подходят для выдерживания тяжелых нагрузок. Они обеспечивают надежную основу для таких конструкций, как здания и мосты, которым необходимо выдерживать значительные нагрузки.
3. Строительство моста: Композиты из стекловолокна могут использоваться в качестве основного строительного материала для мостовых систем, включая мостовые настилы и балочные мостовые системы. Их долговечность и устойчивость к факторам окружающей среды делают их подходящими для долгосрочных инфраструктурных проектов.
4. Техническое обслуживание и ремонт: Композиты из стекловолокна можно использовать для ремонта и усиления существующих конструкций. Их можно использовать для укрепления бетона, дерева, стали и других материалов, повышая структурную целостность и продлевая срок службы стареющей инфраструктуры.
5. Сейсмическая модернизация: В сейсмоопасных районах композитные сваи из стекловолокна можно использовать для сейсмической модернизации, то есть модификации существующих конструкций для повышения их сейсмостойкости. Это приложение имеет решающее значение для повышения безопасности и сейсмостойкости критически важной инфраструктуры.
6. Ударопрочность и взрывостойкость: Материалы из стекловолокна используются для повышения ударопрочности и взрывостойкости конструкций, что делает их пригодными для зон, подверженных риску террористической деятельности или стихийных бедствий. Это приложение особенно важно для общественной безопасности и безопасности инфраструктуры.

Каковы факторы, влияющие на производительность композитных свай FRP?

На характеристики композитных свай из стекловолокна влияет множество факторов, которые влияют на их структурную целостность, долговечность и общую эффективность в различных применениях. Вот некоторые ключевые факторы:

1. Условия окружающей среды: Воздействие различных условий окружающей среды может повлиять на эффективность композитных свай из стекловолокна. Влажность, колебания температуры, УФ-излучение и химический контакт могут повлиять на свойства материалов композитов из стекловолокна. Например, влага может вызвать набухание полимерной матрицы, что потенциально может привести к снижению механических характеристик.
2. Свойства материалаТип волокон, используемых в композитном материале (например, стекловолокно или углеродное волокно), и полимерная матрица (например, эпоксидная смола или полиэфир) могут существенно влиять на эксплуатационные характеристики. Взаимодействие между волокнами и матрицей (т.е. прочность связи между волокнами и матрицей) имеет решающее значение для передачи нагрузки и общей структурной целостности.
3. Производственные процессы: методы, используемые для производства композитных свай из стекловолокна, такие как пултрузия, намотка или ручная укладка, влияют на качество и консистенцию композитного материала. Дефекты, возникшие в процессе производства, такие как пустоты или неправильное отверждение, могут отрицательно повлиять на производительность.
4. Дизайн и установка: Геометрическая конструкция сваи, включая ее диаметр, толщину стенок и ориентацию волокон, играет решающую роль в ее работе под нагрузкой. Кроме того, процесс установки (который может включать в себя забивание свай в землю) также может повлиять на целостность и эффективность сваи.
5. Условия нагрузки: Тип нагрузок, приложенных к композитным сваям из стекловолокна, таких как осевые, боковые или изгибающие нагрузки, а также частота и продолжительность этих нагрузок влияют на их производительность. Перегрузка или случайные виды нагрузки могут привести к таким отказам, как коробление, растрескивание или расслоение.
6. Биологические факторы: В определенных условиях биологические факторы, такие как грибы, насекомые и морские организмы, могут влиять на древесину или другие органические компоненты, используемые в композитных сваях из стекловолокна или вокруг них. Эти биологические агенты могут привести к разрушению природных материалов, потенциально влияя на общую стабильность и целостность конструкции.
7. Старение и усталость: Со временем композиты из стекловолокна могут стареть и уставать, что приводит к снижению их прочности и эластичности. Повторяющиеся циклы нагружения могут вызвать усталостное повреждение, проявляющееся в виде трещин или расслоения композитного материала.
8. Тепловые эффекты: Изменения температуры могут повлиять на расширение и сжатие стекловолоконных материалов и, если их не учесть должным образом при проектировании, могут привести к внутренним напряжениям в композитном материале. Высокие температуры также могут ослабить полимерную матрицу.

Заключение

Композитные сваи из стекловолокна представляют собой надежное, долговечное и универсальное решение для различных строительных и инфраструктурных нужд, особенно в сложных условиях. Хотя они имеют определенные проблемы и недостатки, их преимущества с точки зрения прочности, коррозионной стойкости и простоты установки делают их все более популярным выбором для современных инженерных проектов. Поскольку технология и знакомство с этими материалами продолжают развиваться, ожидается, что сфера их применения будет расширяться, обеспечивая устойчивые решения для будущих потребностей инфраструктуры.
