Накальная обмотка: углубленный взгляд на универсальный производственный процесс

В современном производстве технология накальной намотки приобретает особое значение благодаря своей эффективности и универсальности. В этом методе используются материалы с непрерывным волокном, которые точно контролируются с точки зрения соотношения волокон и смолы и наматываются на вращающуюся оправку, создавая таким образом изделия из композитных материалов, которые являются структурно прочными и легкими.
Продолжайте читать, чтобы узнать об определении, материалах и применении накальной намотки.

Что такое накальная обмотка?

Обмотка накаливания — это производственная технология, которая в основном используется для наматывания непрерывных волокон на вращающуюся оправку, создавая полые, цилиндрические или призматические структуры из композитного материала. Эта технология используется для производства различных компонентов, таких как трубы, резервуары и сосуды под давлением. Намотка накаливания — это универсальный и эффективный метод, который позволяет точно контролировать расположение волокон и содержание смолы в процессе намотки, в результате чего получаются высокопрочные и легкие композитные конструкции.

Как работает процесс намотки?

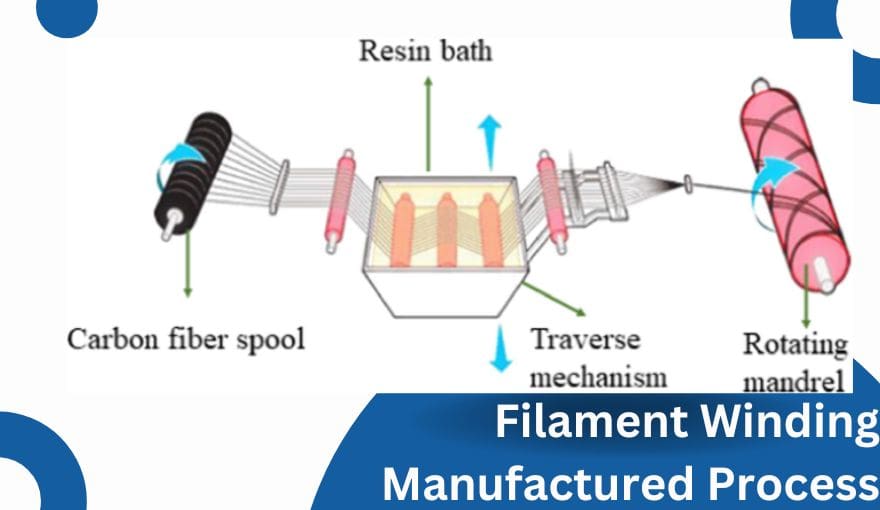

Процесс намотки филаментов — это метод создания структур из композитных материалов, обычно включающий намотку непрерывных волокон, пропитанных смолой, вокруг вращающегося сердечника для формирования цилиндрических или сферических структур. Ниже подробно описаны этапы этого процесса:

1. Доставка волокна: Непрерывные волокна, часто называемые «жгутами», разматываются с катушек. Эти волокна могут быть изготовлены из различных материалов, таких как углеродного волокна, стекловолокно или кевлар.
2. Смола Пропитка: После разматывания волокна проходят через ванну со смолой, где они тщательно пропитываются матричным материалом, обычно эпоксидной смолой, полиэфирной смолой или винилэфирная смола. Этот шаг имеет решающее значение, поскольку он обеспечивает полное насыщение волокон, что жизненно важно для структурной целостности конечного продукта.
3. Обмотка: Пропитанные волокна затем наматываются на оправку, форма которой соответствует желаемой геометрии конечного продукта. Оправка вращается, а головка подачи волокна перемещается горизонтально или по другим запрограммированным шаблонам, укладывая волокна по точным геометрическим узорам. Угол намотки волокна, известный как угол намотки, строго контролируется для оптимизации механических свойств конечного продукта, таких как прочность и жесткость.
4. вулканизация: После намотки композитный материал должен затвердеть. Обычно это происходит в печи, где смола затвердевает при нагревании, затвердевая композитную структуру. Процесс отверждения важен для достижения желаемых характеристик материала и стабильности размеров.
5. Удаление оправки: после отверждения композитного материала оправка удаляется. В некоторых случаях оправка проектируется как часть конечного продукта, например, в некоторых типах сосудов под давлением. В противном случае оправка извлекается, оставляя полую композитную конструкцию.
6. Отделка: конечный продукт может подвергаться дополнительным процессам, таким как механическая обработка, шлифовка или покрытие, чтобы удовлетворить особые требования или повысить эстетическую привлекательность.

Каково происхождение накальной намотки?

Намотка накаливания зародилась еще во время Второй мировой войны, когда эта технология была разработана для поддержки Манхэттенского проекта. Джордж Любин и Уолт Гринберг, осознавая необходимость в легких пластиковых обручах, изобрели процесс намотки. В начале 1940-х годов Ричард Э. Янг развил современные методы намотки накаливания и представил их правительству США для использования в ракетных технологиях. После войны накальная обмотка использовалась для изготовления корпусов твердотопливных двигателей.

Что такое еще один термин для накальной обмотки?

Другой термин для накальной намотки — «композитная накальная обмотка».

Каково оборудование накальной намотки?

Оборудование, используемое в процессе намотки, включает в себя несколько ключевых компонентов, необходимых для эффективной и точной намотки. изготовление композитного материала структуры:

1. шпуля: это рамка, которая удерживает катушки с волокном, используемым в процессе намотки, например, из стекла или углеродные волокна. Это облегчает плавную подачу волокон в ванну со смолой, а затем на оправку.
2. Смола для ванны: Контейнер, в котором волокна пропитываются смолой перед намоткой на оправку. Этот шаг имеет решающее значение для обеспечения полного насыщения волокон матричным материалом, который обычно представляет собой термореактивную или термопластическую смолу.
3. Дорн: Стержень с сердцевиной, на который наматываются волокна. Форма оправки определяет форму конечного изделия из композиционного материала. Оправка может иметь различную форму, например, цилиндрическую, коническую или даже сложную геометрическую форму, например, корпуса ракет или лопасти вертолета.
4. Система доставки волокна: сюда входит кронштейн, который может перемещаться горизонтально или по другим запрограммированным схемам для контролируемой укладки волокон на оправку. Эта система контролирует угол и рисунок размещения волокон, что имеет решающее значение для достижения желаемых механических свойств конечного продукта.
5. Оборудование для отверждения: Обычно включает печи или автоклавы, которые нагревают намотанный композитный материал для отверждения смолы. Этот процесс затвердевает композитный материал, что необходимо для достижения желаемой прочности и долговечности.
6. Программное обеспечение контроля: Усовершенствованные машины для намотки накаливания оснащены системами и программным обеспечением с числовым программным управлением (ЧПУ), такими как Cadwind, FiberGraphix и Cadfil, которые оптимизируют процесс намотки и обеспечивают синхронизацию движений машины с проектными спецификациями.
7. Вспомогательное оборудование: Сюда входят различные дополнительные инструменты и оборудование, такие как системы контроля натяжения, системы резки и добавления волокон, а также экстракторы оправок. Эти компоненты поддерживают основной процесс намотки, повышая эффективность и качество производства.

Каковы факторы, влияющие на прочность композитных трубок с намоткой?

На прочность композитных трубок с намоткой влияют несколько ключевых факторов:

1. Тип волокна и смолыТип используемых волокон (например, углеродное волокно, стекловолокно или базальтовое волокно) и связующее вещество смолы существенно влияют на механические свойства композитной трубы. Разные материалы обладают разной прочностью, жёсткостью и устойчивостью к воздействию окружающей среды.
2. Угол намотки: Угол, под которым волокна наматываются на оправку, играет решающую роль в механических свойствах композитной трубки. Различные углы намотки существенно влияют на прочность, жесткость и поведение трубки при различных нагрузках.
3. Производственный процесс: Конкретные методы и условия, используемые для изготовления трубки, включая натяжение волокон в процессе намотки и отверждение смолы, имеют решающее значение для достижения оптимальных характеристик материала.
4. Условия окружающей среды: Такие факторы, как температура и влажность в процессе производства и на протяжении всего срока службы трубки, могут повлиять на характеристики и долговечность композитного материала. В частности, было показано, что температура оказывает значительное влияние на прочность на сжатие.
5. Физические размеры: Диаметр и толщина стенки трубки, определяемые в процессе намотки, также влияют на общую прочность и характеристики конечного продукта.
6. Условия нагрузки: Тип нагрузки (осевая, радиальная, крутящая) и способ приложения нагрузки влияют на механизмы разрушения и общую прочность намотанной трубки.

Какие бывают типы накальной намотки?

К типам накальной намотки относятся:

1. Мокрая обмотка: При этом методе волокна разматываются из ровингов, пропитываются смоляной смесью в ванне, а затем наматываются на оправку. Этот метод обеспечивает полное насыщение волокон смолой, что имеет решающее значение для структурной целостности конечного продукта.
2. Сухая обмотка: В этом методе используются предварительно пропитанные волокна, т.е. композитные ткани из пучков волокон. Перед намоткой волокна уже обработаны смолой, что делает процесс более чистым, а содержание смолы более контролируемым. Сухая намотка известна своей высокой производительностью и хорошим качеством продукции.
3. Полусухая намотка: Этот метод предполагает намотку пропитанных волокон на оправку. Он включает в себя комплект сушильного оборудования для удаления растворителей из пропитанной пряжи, сочетающий в себе преимущества мокрой и сухой намотки. Этот метод направлен на снижение содержания пузырьков в продукте, экономию на процессах и оборудовании предварительной пропитки.

Каковы области применения накальной намотки?

Благодаря способности создавать легкие, высокопрочные и долговечные конструкции из композитных материалов, накальная обмотка имеет широкий спектр применения в различных отраслях промышленности:

1. Аэрокосмическая промышленность:: Намотка волокна используется для изготовления деталей самолетов и космических кораблей, таких как топливные баки для космических кораблей.
2. Автомобильная промышленность:: этот процесс используется для производства высокопроизводительных и легких компонентов, таких как рулевые колеса, приводные валы и системы подвески.
3. Спортивная индустрия: Ранить волокна используются для производства высокоэффективных композиционных материалов., такие как клюшки для гольфа, удочки и другое спортивное оборудование.
4. Медицинская промышленность:: Технология используется для производства ортопедических имплантатов и спинальных стержней, а также других компонентов.
5. Промышленное применение: Намотанные волокна используются для изготовления труб, сосудов под давлением и приводных валов, а также для дозаправки самолетов в воздухе.
6. Энергетическая промышленность: Производители ветряных турбин используют системы автоматического намотки для производства сегментированных лопастей, используемых в турбинах.
7. Морская индустрия: Этот процесс используется для изготовления мачт для яхт и лодочных весел.
8. Инфраструктура: Намотанные нити используются для изготовления опор уличного освещения, вспомогательные столбыи опоры электропередачи.
9. Защита: Корпуса ракет и другие военные Приложения максимально использовать прочность и легкий вес компонентов намотанного волокна.
10. Потребительские товары: Велосипедные вилки, велосипедные диски и фонарные столбы также производятся из намотанных волокон.

Каковы преимущества накальной намотки?

К преимуществам накальной намотки относятся:

1. Высокое соотношение прочности к весу: Технология накальной намотки позволяет создавать высокопрочные, но легкие конструкции, что особенно полезно для отраслей с высокими требованиями к снижению веса, таких как аэрокосмическая и автомобильная промышленность.
2. Точность и последовательность: Автоматизированный характер процесса повышает точность и стабильность производства, что имеет решающее значение для высокопроизводительных приложений, помогая усилить контроль качества и согласованность характеристик продукции.
3. Эффективность: Намотка волокна — это эффективный метод, особенно с точки зрения укладки материала, обеспечивающий более быстрое и экономичное производство по сравнению с другими производственными процессами.
4. Эффективность затрат: Автоматизированный процесс контролирует критически важные параметры процесса, такие как натяжение волокна и содержание смолы, производя детали с минимальными отклонениями, тем самым предлагая экономически эффективный способ производства компонентов.
5. Гибкость: Этот процесс позволяет создавать сложные формы и структуры, которые трудно или невозможно получить традиционными методами производства.
6. Оптимизация материалов: Намотка волокна эффективно использует свойства композитных материалов, выравнивая волокна в определенных направлениях, тем самым оптимизируя прочность и долговечность.
7. Кастомизация:: метод накальной намотки позволяет точно контролировать направление и положение волокон, таким образом настраивая механическую прочность, жесткость и проводимость в соответствии с конкретными требованиями проекта.
8. Долговечность: Конструкции, изготовленные с помощью накальной намотки, известны своей долговечностью, способностью выдерживать экстремальные температуры и факторы окружающей среды, а также обладают такими присущими свойствами, как устойчивость к коррозии, устойчивость к гниению, устойчивость к ржавчине и устойчивость к гниению.
9. Интеграция автоматизации и робототехники: Процесс хорошо подходит для автоматизации и может быть интегрирован с роботизированными программами, тем самым повышая производительность и снижая потребность в ручном труде.
10. Гибкость дизайна: Намотка нити позволяет регулировать слои материалов для соответствия структурным требованиям в условиях нагрузки компонента. Она также может быть дополнена ручной или роликовой намоткой для локального усиления.

Каковы ограничения накальной намотки?

К ограничениям накальной намотки относятся:

1. Ограничения дизайна: Намотка волокна накладывает ограничения на свободу проектирования композиционных материалов. В первую очередь он ограничивается производством закрытых выпуклых конструкций, таких как трубы, резервуары и рукава. Малые углы волокон (от 0 до 15 градусов), где 0 градусов относятся к углу вдоль оси резервуара или трубы, изготовить сложно.
2. Сложные формы и кривизны: Этот процесс с трудом позволяет производить изделия сложной формы из стеклопластика и с обратной кривизной, что ограничивает ассортимент продукции, которая может быть произведена с использованием этой технологии.
3. Прочность на сдвиг и эластичность: Прочность на сдвиг между слоями продукта обычно низкая, а предельная несущая способность также обычно ниже. Продукты жесткие, но им не хватает гибкости, что может быть недостатком в приложениях, требующих гибкости.
4. Чистота поверхности: Одним из ограничений является неоптимальное качество внешней поверхности, что может повлиять на эстетику и функциональность конечного продукта.

Какие материалы наиболее распространены в намотке?

Наиболее часто используемые материалы для накальной намотки включают:

1. Волокна:
   • Carbon Fiber: Известен своей высокой прочностью и жесткостью, широко используется в приложениях, требующих превосходных механических характеристик.
   • Стекловолокно: Обеспечивает хороший баланс между прочностью и стоимостью, что делает его пригодным для широкого спектра применений.
   • Арамидное волокно (например, кевлар): Известен своей ударопрочностью и прочностью на разрыв, используется там, где требуется высокая долговечность и ударопрочность.
   • Базальтовое волокно: используется время от времени, по свойствам аналогичен стекловолокну, но обладает лучшей термической стабильностью.
2. Смолы:
   • Эпоксидная смола: Обладает превосходными механическими свойствами и хорошей химической стойкостью, широко используется в аэрокосмической и автомобильной отраслях.
   • Полиэфирная смола: Широко используется из-за своей экономичности и простоты обращения, подходит для менее требовательных применений.
   • Винилэфирная смола: Представляет собой хороший компромисс между полиэфирными и эпоксидными смолами, обладает лучшей водостойкостью и долговечностью.
   • Фенольная смола: Используется из-за его огнестойкости и низкого дымообразования, что очень важно в общественном транспорте и аэрокосмической отрасли.

Насколько прочность композитных трубок с намоткой накаливания сравнима с прочностью других технологий производства?

Из-за нескольких ключевых факторов прочность композитных трубок с намоткой обычно превосходит прочность трубок, изготовленных другими методами:

1. Ориентация волокна: Намотка волокна позволяет точно контролировать ориентацию волокон, выравнивая волокна по направлению нагрузки, тем самым оптимизируя механические свойства композитного материала. Такое расположение повышает осевую прочность и жесткость трубок, что делает их идеальными для применений, требующих высокой грузоподъемности.
2. Использование материалов: Намотка волокна эффективно использует свойства композитных материалов, стратегически размещая волокна в определенных направлениях, тем самым оптимизируя прочность и долговечность. Этот метод позволяет стратегически размещать материалы для достижения желаемых механических свойств.
3. Сравнение с пултрузией: В то время как процесс пултрузии может эффективно производить длинные детали с однородным поперечным сечением, его прочность и жесткость обычно не могут сравниться с композитными материалами с намоткой накаливания. в процесс пултрузииориентация волокон варьируется по сравнению с более стратегическим расположением в композитных материалах с намоткой, что снижает общую прочность и жесткость.
4. По сравнению с другими методами: Намотка накаливания известна тем, что позволяет производить детали с высокой точностью размеров по сравнению с другими методами, такими как пултрузия, которая ограничивается прямыми или слегка изогнутыми формами. Такая гибкость конструкции также помогает повысить общую прочность конечного продукта, поскольку композитные материалы могут быть адаптированы по индивидуальному заказу, чтобы выдерживать определенные нагрузки.

Что такое намотка из термопластической нити?

Намотка термопластической нити — это специализированный процесс в более широкой категории накальной намотки, используемый для производство композита материальные конструкции. Этот метод включает в себя намотку армированных волокном материалов (обычно предварительно пропитанных термопластической смолой) вокруг сердечника или шаблона. В отличие от традиционных систем термореактивных смол, термопластичная смола в процессе намотки плавится и отверждается при нагревании в процессе намотки, устраняя необходимость последующей обработки в печи.

В процессе намотки термопластической нити волокна обычно уже пропитаны смолой, которая плавится при локальном нагревании, что позволяет легко наматывать ленту на оправку и соединить ее с нижним слоем. Этот процесс объединяет намотку и консолидацию в один этап, что обеспечивает высокую эффективность. Сварка термопластических предварительно пропитанных материалов в режиме онлайн происходит почти мгновенно, аналогично процессу сварки, что значительно ускоряет производство и обеспечивает большую геометрическую свободу при производстве.

Кроме того, намотка из термопластической нити дает ряд преимуществ, таких как возможность производить детали, подлежащие вторичной переработке, сокращать использование химикатов, тем самым повышая экологичность, а также повышать безопасность и чистоту производственной среды.

Что такое накальная обмотка без сердечника?

Намотка волокна без сердечника — это усовершенствованный метод намотки волокна, не требующий традиционной оправки, которая обычно используется в качестве шаблона для намотки волокна. Вместо этого этот метод предполагает наматывание пропитанных смолой волоконных жгутов вокруг точек крепления или использование минимальных реконфигурируемых шаблонов. Этот метод позволяет производить геометрически сложные архитектурные компоненты, армированные волокном, без ограничений, связанных с фиксированной формой стержня стержня.

Процесс намотки без сердечника примечателен своей способностью производить уникальные крупномасштабные архитектурные компоненты из волокнистых композитов с минимальным использованием шаблонов. Он использует роботизированную производственную технологию, подходящую для производства индивидуальных деталей с различным расположением волокон. Этот метод значительно снижает потребность в пресс-формах или стержневых формах, предлагая преимущества в крупномасштабных и индивидуальных приложениях.

Кроме того, намотка без сердечника использует систему совместного вычислительного проектирования, объединяющую производство, оценку качества и интеграцию данных из нескольких дисциплин. Этот междисциплинарный подход оптимизирует конструкции для достижения идеальных характеристик и эффективности использования материалов, особенно в архитектурных приложениях. Процесс характеризуется взаимодействием волокон в пространстве, причем конечная геометрическая форма изготавливаемых деталей является результатом этого взаимодействия и изначально неопределенна.

Какова функция оправки накальной намотки?

Функция оправки для намотки нити заключается в том, чтобы действовать как форма или инструмент в процессе намотки нити, обеспечивая внутреннюю поверхность и форму для формирования намотанного продукта. Он занимает центральное место в намотке волокна, и его форма определяет окончательную форму изготавливаемой структуры композитного материала. Оправка может быть изготовлена ​​из различных материалов, включая такие металлы, как сталь или алюминий, и может быть удалена в конце процесса намотки или, в некоторых случаях, сохранена как часть конечного продукта, например, в сосудах под давлением.

Насколько прочен сосуд под давлением с накальной обмоткой?

Прочность сосудов высокого давления с намоткой накаливания определяется несколькими факторами, включая используемые материалы, схемы намотки и натяжение, применяемое в процессе намотки.

Обычно изделия с намоткой, используемые для внутреннего давления, имеют прочность на растяжение в продольном направлении 16,000 40,000 фунтов на квадратный дюйм, прочность на растяжение в окружном направлении 27,000 37,000 фунтов на квадратный дюйм, прочность на продольное сжатие XNUMX XNUMX фунтов на квадратный дюйм и прочность на сжатие в окружном направлении XNUMX XNUMX фунтов на квадратный дюйм. Эти значения указывают на то, что сосуды могут без сбоев выдерживать огромное внутреннее давление.

проектирование и анализ композитных сосудов под давлением с намоткой требуют тщательный учет угла намотки, так как он влияет на траекторию движения волокон по поверхности сосуда, тем самым влияя на прочность сосуда. Углы намотки имеют решающее значение для оптимизации характеристик композитных материалов, а разница углов между соседними слоями намотки влияет на рисунок намотки.

Материалы, используемые при накальной намотке, такие как углеродное волокно и эпоксидная смола, обладают высокой удельной прочностью и жесткостью, что способствует общей прочности сосуда под давлением. Кроме того, решающим фактором является натяжение во время процесса намотки: результаты экспериментов показывают, что прочность компонентов зависит от степени натяжения волокна; чем больше растяжение в условиях нагрузки с преобладанием волокон, тем выше прочность.

Заключение

Намотка накаливания — это надежный и адаптируемый метод производства, который произвел революцию в производстве конструкций из композитных материалов. Его применение охватывает различные отрасли промышленности благодаря уникальным свойствам и эффективности, которые он предлагает. Хотя существуют определенные ограничения и проблемы, связанные с накальной намоткой, ее преимущества с точки зрения прочности, индивидуальности и эффективности делают ее ценным методом в современном производстве.
