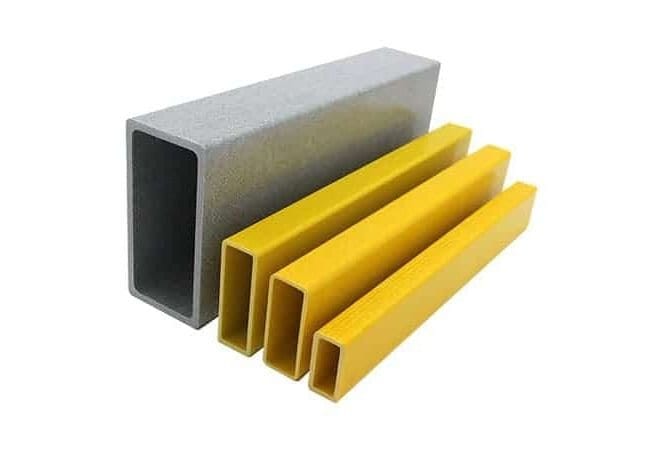

Зачем использовать прямоугольную трубку из стекловолокна?

Почему стоит выбрать прямоугольные трубы из стекловолокна? Инженерные преимущества и промышленное применение

Введение: Растущий спрос на прямоугольные трубы из стекловолокна

В промышленности уже давно используются такие материалы, как сталь, алюминий и дерево для конструкционных труб. Инженеры сталкиваются с растущими трудностями. Тяжелые промышленные условия и высокие затраты на обслуживание заставляют их искать лучшие варианты. Стеклопластиковые прямоугольные трубы или трубы FRP (Fiber-Reinforced Polymer) предлагают большие преимущества. Они устойчивы к коррозии, легкие и обеспечивают отличную электроизоляцию.

Такие отрасли, как химическая переработка, морская инфраструктура и возобновляемая энергетика, все чаще используют композитные трубы. Вот несколько причин, почему:

• Легкость: Композитные трубы весят меньше, чем традиционные материалы. Это облегчает их обработку и транспортировку.
• Коррозионная стойкость: Они устойчивы к коррозии, что важно в суровых условиях.
• Силы: Композитные трубы обладают высокой прочностью, оставаясь при этом гибкими.
• Долговечность: Они служат дольше, что снижает необходимость в частой замене.
• Экономичность: со временем можно сэкономить деньги на обслуживании и замене.

В целом эти преимущества помогают отраслям повысить эффективность и снизить затраты.

В этой статье рассматриваются данные по материаловедению. В ней подчеркиваются преимущества прямоугольных труб из стекловолокна. Также в ней приводятся реальные примеры того, как стекловолокно превосходит традиционные материалы. В этих случаях ключевым фактором является производительность.

Процесс пултрузии: как изготавливаются стекловолоконные трубки

Сначала давайте посмотрим, как они делают прямоугольные трубы из стекловолокна. Они используют процесс пултрузии. Затем мы можем изучить преимущества.

1. Выравнивание стекловолоконного ровинга: Стекловолоконный ровинг сматывается с катушек и проходит по всей длине трубки.
2. Смоляная ванна: Выровненные ровинги проходят через смоляную ванну. В этой ванне обычно находится термореактивный полимер, такой как полиэстер, виниловый эфир или эпоксидная смола. Смола пропитывает и окружает волокна.
3. Отверждение под действием нагреваемой пресс-формы: пропитанные смолой волокна проходят через нагретую стальную пресс-форму, которая отверждает полимер и формирует готовую трубку.
4. Нарезка по длине: Труба из непрерывно вулканизированного стеклопластика разрезается на куски нужной длины с помощью пилы.

Основные преимущества пултрузии включают в себя:

• Постоянная толщина стенки и поперечное сечение.
• Превосходное выравнивание волокон и распределение смолы по сравнению с ручной укладкой
• Крупносерийное производство стандартных профилей.
• Соответствует стандарту ASTM D3917 для пултрузионных структурных профилей.

Теперь, когда мы увидели, как изготавливаются трубы из стеклопластика, давайте рассмотрим их уникальные преимущества по сравнению с традиционными материалами.

Инженерные преимущества прямоугольных труб FRP

1. Коррозионная стойкость: невосприимчивость к суровым условиям

Стекловолоконные трубы превосходны там, где металлы терпят неудачу. В отличие от стали, которая корродирует в кислотных или соленых средах, композиты FRP выдерживают:

• Химия: Соляная кислота (концентрация до 10%), едкий натр и растворители.
• морская вода: Нулевая деградация в морских условиях (испытания согласно ASTM D 543).
• Колебания температуры: хорошо работает при температуре от -40°F до 300°F. (Температура стеклования зависит от смолы.)

Почему FRP превосходит сталь в коррозионных средах:

• ✅ Нулевая гальваническая коррозия между разнородными металлами
• ✅ Не требуется никаких защитных покрытий или расходуемых анодов.
• ✅ Устойчив к точечной коррозии, коррозионному растрескиванию под напряжением и росту микробов.

Выбор смолы для химической стойкости: система смолы является ключом к коррозионной стойкости трубы FRP. Вот краткое сравнение:

Виниловый эфир очень химически стоек и имеет хорошую стоимость. Он идеально подходит для использования с окисляющими кислотами, хлорированными растворителями и соленой водой. Эпоксидные смолы хорошо противостоят едким веществам, но стоят дороже.

2. Легкая прочность: высокая грузоподъемность, низкая плотность

Стекловолоконная трубка на 80% легче стали и на 30% легче алюминия. Она также обладает отличными механическими свойствами.

Структурное преимущество: Использовать момент инерции (I) расчеты для сравнения несущей способности. Стекловолоконная трубка размером 4″x 2″ с толщиной стенки 0.25″ имеет жесткость на изгиб (EI), как у стали, но весит всего 1/4 от нее.

Расчет момента инерции для FRP и стали: Для прямоугольной трубы используйте следующие размеры:

• Внешние размеры: шxв
• Внутренние размеры: axc Я = (bh³ – ac³) / 12

Подставляем значения для трубки 4″ x 2″ x 0.25″:

• Стеклопластик (E = 3 x 10⁶ фунтов на кв. дюйм): I = 3.17 дюйма⁴, EI = 9.51 x 10⁶ фунт-дюйм²
• Сталь (E = 29 x 10⁶ фунтов на кв. дюйм): I = 3.17 дюйма⁴, EI = 92.0 x 10⁶ фунт-дюйм²

У стали более высокий индекс EI, но плотность FRP на 80% ниже, что позволяет изготавливать более толстые стенки при том же весе, увеличивая I и общую жесткость на изгиб.

Это преимущество в виде легкости и прочности позволяет:

• Увеличенные пролеты между опорами.
• Снижение затрат на транспортировку и установку.
• Меньше статической нагрузки на существующие конструкции
• Более простые модификации на местах

3. Электроизоляция: непроводящие свойства

Трубки FRP не проводят электричество или магнитные поля, что имеет решающее значение для:

• Коммунальные подстанции: Непроводящие кабельные лотки и опорные конструкции (соответствующие IEC 61462).
• Солнечные фермы: Наземные стеллажные системы исключают гальваническую коррозию между разнородными металлами.
• Диэлектрическая прочность: Он может выдерживать 250–400 вольт/мил, превосходя ПВХ и большинство пластиков. Идеально подходит для электрических корпусов и распределительных устройств.

Инженеры могут использовать стекловолоконные трубки, поскольку они естественным образом изолируют электричество. Это позволяет им создавать более безопасные высоковольтные системы. Они могут избежать дополнительных защитных мер, таких как заземление или покрытие проводящих поверхностей. Это упрощает установку и снижает долгосрочные требования к обслуживанию.

4. Долговечность: срок службы более 50 лет при минимальном уходе.

Сталь требует регулярного покрытия, оцинкования или замены в коррозионных средах. В отличие от этого, стекловолоконные трубы:

• Не требуется никаких защитных покрытий. Это экономит материалы и трудозатраты в течение всего срока службы продукта.
• Устойчивость к УФ-излучению достигается с помощью стабилизаторов, таких как HALS. Это сохраняет механические свойства сильными для использования на открытом воздухе.
• Сохраняют прочность на растяжение >65% после 50 лет эксплуатации в мягких условиях (ASTM D 3045).

Эта высокая прочность и простота обслуживания приводят к большой экономии средств. Это особенно актуально для крупных инфраструктурных проектов с труднодоступными частями. Стекловолоконные трубы хорошо противостоят коррозии. Это означает меньшее время простоя для ремонта и более длительные интервалы замены.

5. Гибкость конструкции: настраиваемые трубки для любого применения

В отличие от стандартных металлических трубок, стеклопластиковые трубы можно изготовить в точном соответствии с потребностями проекта.

• Размеры: Стандартные размеры варьируются от 1″ x 1″ до 12″ x 4″. Для особых нужд также могут быть изготовлены индивидуальные профили методом пултрузии.
• Смоляные системы:
  • Для большей химической стойкости используйте винилэстер.
  • Выбирайте огнестойкие смолы, чтобы соответствовать строгим строительным нормам (ASTM E84 Класс A).
  • Выбирайте специальные формулы для экстремальных температур.
• Отделка поверхности: Литые цвета означают, что покраска не требуется. Текстурированные поверхности также помогают предотвратить скольжение на полу и дорожках.

Такая гибкость конструкции помогает инженерам точно настраивать стеклопластиковые трубки. Они могут подгонять их под различные нагрузки, условия окружающей среды и внешний вид. Изготовление на заказ может увеличить затраты на оснастку. Однако это часто экономит деньги при крупносерийном производстве или важных высокопроизводительных применениях.

Инженерные инструменты: конечно-элементный анализ для стеклопластиковых труб

Инженеры могут использовать программное обеспечение Finite Element Analysis (FEA) для улучшения конструкций труб FRP. Это программное обеспечение моделирует поведение труб при различных нагрузках. Ключевые свойства материала для ввода включают:

• Модуль упругости (E): 2.5–4.0 x 10⁶ фунтов на кв. дюйм (зависит от ориентации волокон).
• Коэффициент Пуассона: 0.25–0.35.
• Модуль сдвига (G): 0.4-0.6 x 10⁶ фунтов на кв. дюйм

Запуск моделирования FEA на ранних этапах проектирования помогает. Он улучшает толщину стенки трубы, расположение волокон и детали соединений. Сделайте это до того, как вы вложите средства в формы или производственное оборудование. Результатом является прочная и легкая конструкция из стекловолокна. Она разработана для конкретных потребностей применения.

Отраслевые применения стеклопластиковых труб

Стекловолоконные прямоугольные трубы идеально подходят для отраслей, сталкивающихся с коррозией, ограничениями по весу, электрическими опасностями или суровыми условиями. Некоторые ключевые варианты использования в промышленности включают:

Химическая переработка и очистка сточных вод

• Воздуховоды и трубопроводы: Стекловолоконные трубы выдерживают воздействие кислот, щелочей и растворителей. Они более долговечны по сравнению с нержавеющей сталью. Винилэфирные смолы обеспечивают самую высокую химическую стойкость.
• Проходы и платформы: Наша стекловолоконная решетка легкая и устойчива к коррозии. Она повышает безопасность рабочих и снижает нагрузку на опоры резервуара.

Морская инфраструктура

• Настил и перила дока: трубы и панели FRP устойчивы к соленой воде. Это означает меньшие затраты на обслуживание, чем обработанная под давлением древесина или покрытая сталь.
• Структурные опоры: Нержавеющие стекловолоконные балки и сваи прочны. Они могут поддерживать лодочные подъемники, навесы и швартовы, и все это без тяжелого веса стали.

Возобновляемая энергия

• Крепления для солнечных панелей: используйте непроводящие и устойчивые к коррозии стекловолоконные каналы и стойки. Они отлично подходят для поддержки фотоэлектрических модулей как в наземных, так и в крышных системах.
• Компоненты ветряных турбин: легкие стекловолоконные покрытия гондолы и усиления лопастей повышают эффективность. Они также выдерживают суровую прибрежную погоду.

5 шагов для выбора правильной стеклопластиковой трубы:

• Определить требования к нагрузке (пролет, пределы прогиба).
• Оцените факторы окружающей среды (химические вещества, температура).
• Выберите систему смол (полиэфирная, винилэфирная, эпоксидная).
• Выберите размер трубы и толщину стенки (стандартный или индивидуальный профиль).
• Укажите обработку поверхности (цвет, фактуру, защиту от УФ-излучения).

Реальный пример: трубы для дорожек из FRP превосходят стальные

Пример использования: проект прибрежного моста использовал стекловолоконные трубы 6″x3″ для решетчатого настила. Они выбрали их вместо стали. Результаты говорят сами за себя:

• 50% снижение веса по сравнению со сталью, что позволило снизить затраты на фундамент и опорные конструкции.
• Никакой коррозии после 5 лет в соляном тумане. Напротив, стальные образцы теряли ⅛" толщины каждый год.
• 23% экономии в течение 10-летнего жизненного цикла проекта с учетом затрат на материалы, установку и техническое обслуживание. «Наши расходы на техническое обслуживание снизились на 60% после перехода на стекловолокно. Больше не нужно перекрашивать или заменять ржавые стальные решетки». — Инженер по мостам округа

Стеклопластиковые прямоугольные трубы меняют то, как мы проектируем инфраструктуру во многих отраслях. Композиты FRP сочетают в себе коррозионную стойкость, легкую прочность и электроизоляцию. Эта настраиваемая опция дает инженерам сильную альтернативу традиционным материалам.

Определение прямоугольных труб из стекловолокна: основные соображения

Чтобы обеспечить хорошую работу стекловолоконной трубы, обратитесь к опытному пултрузиру. Помните о следующих ключевых моментах:

1. Свойства материала: Подтвердите прочность на растяжение/изгиб, модуль упругости и плотность с помощью сторонних отчетов об испытаниях.
2. Размеры поперечного сечения: Укажите внешние размеры (ширина x высота), толщину стенки и радиус угла. Для стандартных допусков см. ASTM D3917.
3. Архитектура волокна: выберите ровинг (0°), непрерывный волокнистый мат (случайный) или армирование тканым материалом. Также подумайте о многоугловых конструкциях для крутильных нагрузок.
4. Система смолы: выбирайте в зависимости от ваших потребностей:
   • Полиэстер (ГП)
   • Виниловый эфир (для коррозионной/химической стойкости)
   • Эпоксидная смола (для высокой прочности)

   Подтвердите Tg .

5. Добавки и покрытия: Укажите пигменты, такие как гелькоут или сквозной цвет. При необходимости включите УФ-стабилизаторы, антипирены, антистатические наполнители или проводящие вуали.

Выводы: Преимущества прямоугольных труб из стекловолокна

Подводя итог, можно сказать, что прямоугольные трубы из стекловолокна обладают убедительным сочетанием технических преимуществ:

1. Коррозионная стойкость: Невосприимчив к кислотам, соленой воде и промышленным химикатам.
2. Легкая прочность: на 80% легче стали при сопоставимой несущей способности.
3. Электрическая изоляция: Непроводящие свойства для более безопасного применения в электротехнике и коммунальных службах.
4. Долговечность: срок службы более 50 лет с минимальными требованиями к техническому обслуживанию.
5. Гибкость дизайна: Индивидуально настраиваемые профили, системы смол и отделки для удовлетворения потребностей любого проекта.

Стекловолоконные трубки — это прочный и доступный выбор для отраслей промышленности, работающих в жестких условиях. Сюда входят химические заводы и морское строительство. Здесь имеют значение ограничения по весу и высокие затраты на замену.
