Использование стекловолоконной арматуры для подъездных дорог, бассейнов и морских сооружений.

Арматура из стекловолокнистого полимера обеспечивает срок службы 80-100 лет и более в агрессивных средах: подъездные пути к жилым домам, бассейны и морские сооружения.

Сколько лет служит арматура в бассейне? 20-30 лет. На подъездных дорожках, подверженных воздействию противогололедных солей? 15-25 лет. Морские сооружения, подверженные воздействию соленой воды? 10-20 лет, прежде чем начнется отслаивание. Стекловолоконная арматура продлевает эти сроки службы до 80-100 лет и более, полностью предотвращая коррозию.

В каких случаях следует использовать стекловолокно вместо стали? Когда коррозия является основным видом отказа.

📋 Краткое руководство по применению

Подходит ли арматура из стекловолокна для подъездных дорожек?

Да, особенно в регионах, где используются противогололедные соли.

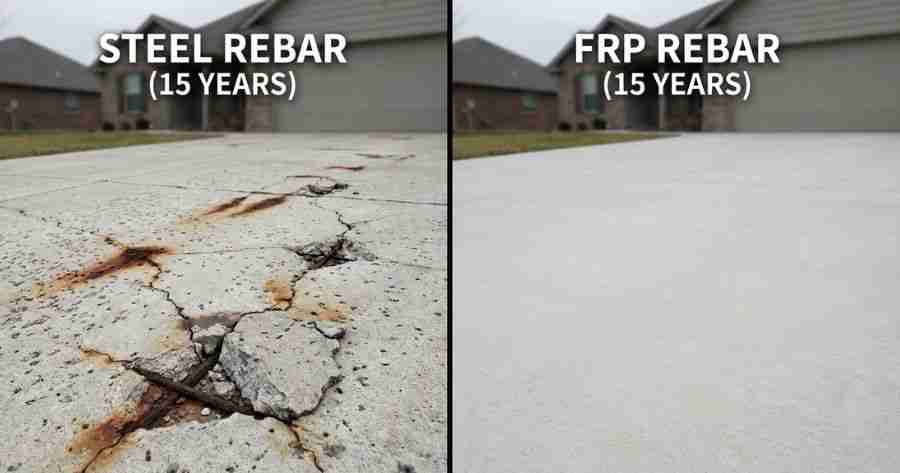

Традиционная стальная арматура в бетонных подъездных дорожках подвергается предсказуемой последовательности разрушений:

1. Противогололедные соли (хлорид кальция, хлорид натрия) проникают в бетон через микротрещины.
2. Ионы хлорида достигают поверхности стали (обычно в течение 5-7 лет).
3. Начинается коррозия, в результате которой сталь расширяется до 6 раз по сравнению с первоначальным объемом.
4. Давление расширения приводит к образованию поверхностных трещин и отслаиванию.
5. Структурная целостность нарушена

Технические характеристики для применения на подъездных путях

Какой размер арматуры из стекловолокна подходит для строительства подъездной дороги?

Для стандартных подъездных дорожек к жилым домам (толщина 4-6 дюймов):

Выбор размера рулета:

• плита толщиной 4 дюймов → Стекловолокнистый композит №3 заменяет стальную арматуру №3
• плита толщиной 6 дюймов → Стекловолокнистый композит №4 заменяет стальную арматуру №3
• Интенсивное движение грузовиков → Стекловолокнистый композит №5 заменяет стальную арматуру №4

Почему именно большие размеры? Немного больший диаметр стекловолокнистого полимерного композита компенсирует его более низкий модуль упругости (40-60 ГПа по сравнению с 200 ГПа у стали). Ваш инженер-конструктор должен проверить точную замену, исходя из следующих факторов:

• Ожидаемые нагрузки на колеса
• Несущая способность почвы
• Климатические циклы замерзания-оттаивания

Анализ затрат и выгод

Хотя начальная стоимость материалов для стекловолокнистых композитов на 20-40% выше, чем для черной стали, затраты на протяжении всего жизненного цикла значительно ниже:

• Отсутствие пятен ржавчины: Исключает необходимость ремонта и повторной герметизации поверхности.
• Увеличенный срок службы: Срок службы составляет более 80 лет по сравнению с 20-25 годами для стали в условиях воздействия соли.
• Сокращенное техническое обслуживание: Системы катодной защиты не требуются.

Проверка на месте: Исследование, проведенное в 2018 году Университетом Шербрука, показало отсутствие коррозионного разрушения в подъездных дорожках, армированных стекловолокнистым полимером, после 15 лет воздействия соли, в то время как в 68% контрольных образцов, армированных сталью, наблюдалось видимое отслаивание покрытия.

Сравнительный инженерный анализ: сравнение характеристик стальной и стекловолоконной арматуры, демонстрирующее преимущества в коррозионной стойкости в суровых условиях. (Источник: Мэтт Райзингер / The Build Show)

Зачем использовать арматуру из стекловолокна в бассейнах?

При строительстве бассейнов используется уникально агрессивная химическая среда. Концентрация хлора 1-3 ppm в сочетании с колебаниями pH (7.2-7.8) ускоряет коррозию стали даже при достаточном защитном слое бетона.

Почему сталь выходит из строя при строительстве бассейнов

• Проникновение хлоридов: В воде бассейна содержится 1,000-3,000 ppm ионов хлорида (в эквиваленте морской воды).
• Гальваническая коррозия: Возникает на границе раздела стали и бетона.
• Эстетический ущерб: Просачивание ржавчины приводит к образованию неприглядных коричневых пятен на поверхности бассейна.
• Структурный риск: Коррозия арматуры может привести к катастрофическому разрушению под воздействием гидростатического давления.

Преимущества стекловолокнистого полимерного композита (GFRP) в строительстве бассейнов.

Совместимость материалов:

• Устойчивость к хлору: Матрица из стекловолокнистого полимерного композита (винилэфирная или эпоксидная смола) инертна к хлору.
• Стабильность pH: Отсутствие ухудшения показателей в диапазоне pH от 4 до 12 (значительно за пределами диапазона химического состава воды в бассейне).
• Не окрашивает: Устраняет основную причину изменения цвета поверхности бассейна.

Преимущества установки:

• Уменьшение веса: На 75% легче стали, что снижает требования к крану.
• Конфликтов с заземлением нет: Упрощает проектирование электрических соединений (насосы для бассейнов, освещение).

Строительство бассейна в жилом доме с использованием арматурной сетки из стекловолокна. Стойки из стекловолокна бежевого цвета, поддерживаемые пластиковыми опорами, предотвращают коррозию от воздействия хлора (1,000-3,000 ppm ионов хлорида).

Проектные требования

Требования к обложке: В бассейнах из стекловолокнистого полимера можно использовать более тонкий слой бетона (25 мм против 50 мм для стали), поскольку отсутствует риск коррозии. Это снижает затраты на материалы и позволяет создавать более гибкие конструкции.

Длина нахлесточного соединения: Согласно ACI 440.1R, длина нахлеста стекловолокнистого полимерного композита (GFRP) обычно составляет 1.5-2.0 раза больше эквивалентной длины арматуры. Для GFRP №4 в бетоне с прочностью 4,000 psi следует ожидать длину нахлеста приблизительно 40-50 диаметров арматурных стержней.

Инструкция по монтажу: Правильные методы укладки арматуры из стекловолокнистого полимера (GFRP) при армировании бетона. (Источник: Madewell Products)

Можно ли использовать арматуру из стекловолокна в фундаментах?

Да, стекловолокнистый полимерный композит (GFRP) очень эффективен для фундаментных конструкций, особенно в сложных грунтовых условиях.

Вопросы химии почвы

Фундаменты, контактирующие с агрессивными грунтами, подвержены ускоренной коррозии стали:

• Кислые почвы (pH < 5.5): Часто встречается в районах с высоким содержанием органических веществ или кислотными дождями.
• Почвы, богатые сульфатами: Встречается в засушливых климатических зонах и прибрежных регионах.
• Высокий уровень грунтовых вод: Постоянный контакт с влагой ускоряет электрохимическую коррозию.

Структурные характеристики

Поскольку стекловолокнистый полимерный композит (GFRP) имеет более низкий модуль упругости, чем сталь, при проектировании фундамента необходимо учитывать эксплуатационные деформации. Ваш инженер-конструктор должен:

1. Увеличьте диаметр стержня. если предпринимается попытка замены 1:1 (обычно стекловолокнистый композит №4 заменяет сталь №3)
2. Проверьте контроль ширины трещин. согласно положениям ACI 440.1R
3. Проверьте пределы отклонения. под эксплуатационными нагрузками

Примечание: Стекловолокнистый полимер (GFRP) не деформируется так же, как сталь. Он демонстрирует линейно-упругое поведение до разрушения. При проектировании необходимо учитывать более высокие коэффициенты запаса прочности (обычно 3.5-4.0 против 2.5 для стали).

Можно ли использовать стекловолоконную арматуру в фундаментных плитах?

Для фундаментных конструкций (подвальные помещения, промышленные полы, складские перекрытия) стекловолокнистый полимерный композит (GFRP) предлагает значительные логистические преимущества:

Эффективность установки

• Легкость в обращении: Один рабочий может перенести 6-8 арматурных стержней из стекловолокна, в то время как стальных стержней — всего 2-3.
• Сокращенное оснащение: Устраняет необходимость в инструментах для обвязки арматуры (достаточно пластиковых стяжек).
• Ускоренное размещение: В ходе обследований подрядчиков зафиксировано сокращение времени монтажа на 30-40%.

Когда GFRP является оптимальным

• Плиты, подверженные воздействию грунтовых вод или паропроницаемых барьеров.
• Участки с высоким содержанием хлоридов в почве
• Проекты, требующие ускоренных сроков строительства.
• Конструкции со строгими ограничениями по весу.

Критическое ограничение: Электрическое заземление

Можно ли использовать арматуру из стекловолокна для заземления?

Нет. Это запрещено электротехническими нормами.

GFRP — это непроводящий материал с электрическим сопротивлением >10¹⁴ Ом·см. Он не может функционировать как:

• Заземляющий электрод Ufer (статья 250.52 Национального электротехнического кодекса)
• Заземляющий проводник в бетонной оболочке
• Компонент системы молниезащиты

⚠️ КРИТИЧЕСКИ ВАЖНО: Риск нарушения норм.
Использование стекловолокнистого полимерного композита (GFRP) для заземления нарушает статью 250 Национального электротехнического кодекса (NEC). Это может привести к следующим последствиям:

• Не прошли проверку электрооборудования.
• Ответственность в случае удара молнии
• Аннулированные разрешения на строительство

В соответствии с нормами всегда устанавливайте отдельное медное заземление.

Альтернатива, соответствующая требованиям кодекса

Если ваш проект требует электрического заземления, необходимо установить отдельную систему заземления:

• Медная сетка (минимум #4 AWG)
• Сетка из стальной арматуры (отдельно от усиления несущих конструкций)
• Стержни заземления (согласно NEC 250.53)

Не пытайтесь смешивать сталь и стекловолокнистый полимер в одной бетонной заливке. Без консультации со специалистом по коррозии. Гальваническая связь между разнородными металлами ускоряет коррозию стали.

Арматура морского класса: идеальное решение.

В морской среде коррозия стали — это вопрос не «если», а «когда». Соленая вода содержит 35 000 ppm хлорид-ионов — примерно в 10 раз больше порога коррозии стали.

Типичные сроки разрушения стали в морских условиях

Эксплуатационные характеристики стекловолокнистых композитных материалов в соленой воде

Стабильность материала:

• Отсутствие коррозии: Стекловолокно и полимерная смола химически инертны по отношению к хлорид-ионам.
• Щелочестойкость: Отсутствие деградации из-за pH морской воды (7.5-8.4)
• Устойчивость к замораживанию-оттаиванию: Отсутствие расширения/сжатия вследствие образования внутреннего льда.

Документированные примеры из практики:

• Набережная Галифакса (Канада): Водозащитная стена из стекловолокна, 15 лет в эксплуатации, не требует обслуживания.
• Ограждения моста на Флоридских островах: Защитные барьеры из стекловолокна, 12 лет эксплуатации, без коррозии.
• Сваи в Дубай Марине: Армирование из стекловолокнистого полимера в зоне брызг, более 10 лет, в идеальном состоянии.

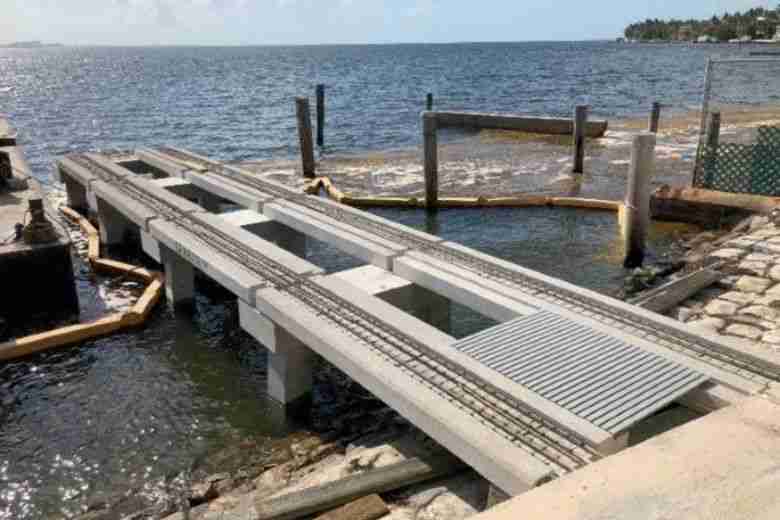

Строительство прибрежных пирсов с использованием арматуры из стекловолокна морского класса. В соленой воде (35 000 ppm хлоридов) сталь служит 10-20 лет; арматура из стекловолокна обеспечивает срок службы 80-100+ лет без необходимости технического обслуживания.

Стандарты проектирования для морских применений

Укажите GFRP следующим образом:

• ACI 440.1R: Руководство по проектированию и строительству
• АСТМ Д7957: Технические характеристики материалов для арматурных стержней из стекловолокна
• AASHTO LRFD: Технические условия проектирования моста (Раздел 5)

Требования к бетонной смеси:

• Минимальная прочность на сжатие 4,500 фунтов на квадратный дюйм.
• Максимальное водоцементное соотношение 0.40
• Для повышения прочности используйте дополнительные цементирующие материалы (золу-унос, микрокремнезем).

Как сделать выбор: 3-шаговый процесс принятия решения

Для принятия правильного решения о выборе материалов необходимо оценить три важнейших фактора:

Шаг 1: Определите уровень риска коррозии.

Высокий риск (настоятельно рекомендуется GFRP):

• Бассейны с хлорированной или солевой водой.
• Морские сооружения (пирсы, дамбы, доки)
• Обработка подъездных дорожек в холодном климате противогололедными солями.
• Здания на побережье в пределах 1 мили от океана

Средний уровень риска (рекомендуется GFRP):

• Фундаменты во влажных или кислых грунтах
• Многоуровневые парковки, подверженные воздействию автомобильной соли
• Водоочистные сооружения
• Сельскохозяйственные постройки (воздействие навоза)

Низкий риск (GFRP — необязательный вариант, решение принимается исходя из стоимости):

• Внутренние перекрытия в зданиях с регулируемым климатом
• Подъездные пути в теплом, сухом климате
• Структуры, не подвергавшиеся воздействию химических веществ.

Шаг 2: Проверка требований к электропитанию

Если для вашего проекта требуется заземление или электрическое выравнивание:

• Для заземляющей сетки используйте только стальную арматуру.
• Для усиления несущих конструкций необходимо предусмотреть отдельное применение стекловолокнистого полимерного композита (GFRP).
• Необходимо поддерживать физическое расстояние (минимум 50 мм) между системами.
• Опишите двухсистемный подход в технических условиях.

Если заземление не требуется:

• Стекловолокнистый полимерный композит (GFRP) можно использовать повсеместно без ограничений.

Шаг 3: Проверка бюджетных и временных ограничений

Бюджет:

• затраты на стекловолокнистый полимерный композит На 25-35% больше более выраженный, чем черная сталь
• Анализ жизненного цикла показывает Экономия 60-70% 50 более лет
• Рассчитайте точку безубыточности инвестиций (обычно 8-12 лет в агрессивных средах).

Требования к срокам:

• Стандартные прямые рули: доставка 2-3 недели.
• Изготовление изделий нестандартной формы (стремена, крючки): Срок поставки 4–6 недель
• При планировании проекта учитывайте возможность увеличения сроков размещения заказов.

Критерии принятия решения:
Если (Риск коррозии = Высокий) И (Заземление не требуется) И (Бюджет позволяет доплатить 25%)
→ Укажите GFRP

Если (Риск коррозии = Низкий) ИЛИ (Ограниченный бюджет) ИЛИ (Срочный график без деформированных деталей)
→ Рассмотрите сталь с улучшенным покрытием или защитными слоями.

FAQ

Соответствует ли арматура из стекловолокна строительным нормам для использования на подъездных дорожках и у бассейнов?

Да. Стекловолокнистый полимер (GFRP) одобрен в соответствии с ACI 440.1R и IBC (Международным строительным кодексом) для неконструктивных и конструктивных применений. Однако перед использованием необходимо уточнить возможность его применения в местном строительном ведомстве. В некоторых юрисдикциях требуются отчеты об оценке ICC-ES.

Разве арматура из стекловолокна всплывает во время заливки бетона?

Да, если не обеспечить надлежащее ограничение свободы передвижения. Стекловолокнистый полимер (GFRP) весит приблизительно 25% от веса стали. Вам необходимо:

• Используйте пластиковые арматурные стержни через каждые 600 мм (24 дюйма).
• Привяжите арматуру к опалубке или грунтовым колышкам.
• Заливайте бетон контролируемыми слоями, чтобы предотвратить его смещение.

Вы можете резать стекловолоконную арматуру на месте?

Да. Используйте циркулярную пилу с алмазным диском или угловую шлифовальную машину. Не используйте гидравлические ножницы. (они разрушают композитную структуру). При резке всегда надевайте пылезащитную маску и перчатки.

Какова разница в стоимости стекловолокнистого полимерного композита (GFRP) и стали для типичной подъездной дорожки?

Для подъездной дорожки к жилому дому размером 20 × 30 футов:

• Сталь (стержни №4, расстояние между ними 18 дюймов): Стоимость материалов составляет примерно 180-220 долларов.
• Стекловолокнистый полимер (стержни №4, расстояние между ними 18 дюймов): Стоимость материалов составляет примерно 250-300 долларов.

Первоначальная премия: 25-35%. Экономия за весь срок службы: 60-70% с учетом затрат на техническое обслуживание и замену.

Как указать стекловолокнистый полимер в строительной документации?

Используйте следующий формат спецификации:

«В качестве арматуры должны использоваться стержни из стекловолокнистого полимера (GFRP), соответствующие стандарту ASTM D7957. Стержни должны иметь минимальную прочность на растяжение 620 МПа (90 ksi) и быть изготовлены [укажите утвержденных производителей: Aslan, Hughes Brothers, Pultrall и др.]. Предоставьте сертификаты завода-изготовителя и отчеты об оценке ICC-ES для утверждения».

Подходит ли арматура из стекловолокна для использования в холодном климате?

Да. Коэффициент теплового расширения стекловолокнистого полимерного композита (GFRP) (6-10 × 10⁻⁶/°C) близок к коэффициенту теплового расширения бетона (10-13 × 10⁻⁶/°C). Он хорошо себя зарекомендовал в условиях циклов замораживания-оттаивания и не подвержен коррозии, вызванной перепадами температур, в отличие от стали.

Краткое описание: Матрица принятия решений по заявке

Заключение

Стекловолокнистый полимерный композит (GFRP) не является универсальной заменой стальной арматуры. Однако в тех случаях, когда основной причиной разрушения является коррозия — например, при строительстве подъездных путей, бассейнов и морских сооружений — он является предпочтительным выбором.

Использование стекловолоконной арматуры в таких условиях повышенного риска позволяет устранить наиболее распространенную причину разрушения бетона и увеличить срок его службы в 3-5 раз по сравнению со сталью. Это приводит к снижению затрат на протяжении всего жизненного цикла, сокращению расходов на техническое обслуживание и повышению удовлетворенности клиентов.

Для вашего следующего проекта в агрессивной среде используйте стекловолокнистый полимер в соответствии с ACI 440.1R и проконсультируйтесь с инженером-конструктором, имеющим опыт проектирования композитных материалов.
