Необходимое оборудование для процесса пултрузии: подробное руководство

Пултрузионная индустрия значительно выросла за последние годы. Ожидается, что к 3.2 году мировой рынок достигнет 2027 млрд долларов. Этот процесс жизненно важен для производства высокопрочных композитных материалов. Они должны иметь постоянные поперечные сечения. Эти материалы используются в строительстве, транспорте и аэрокосмической промышленности. Пултрузионные изделия включают балки, детали мостов, лопасти ветряных турбин и электроизоляцию. Эффективность и качество процесса пултрузии зависят от использования правильного оборудования. В этом руководстве представлен обзор ключевого оборудования в пултрузии. Его цель — помочь производителям оптимизировать свои операции и производить высококачественные композиты.

Обзор процесса пултрузии

Прежде чем погрузиться в оборудование, мы должны понять процесс пултрузии. Он состоит из трех основных этапов:

1. Подача армирующих материалов: Сначала мы добавляем в систему такие материалы, как стекловолокно или углеродное волокно.
2. Пропитка смолой: Затем волокна пропитываются термореактивной смолой. Это обеспечивает полное покрытие и насыщение. Поддержание равномерного распределения смолы является общей проблемой на этом этапе.
3. Формование и отверждение в нагретой матрице: Покрытые смолой волокна проходят через нагретую матрицу. Там они формуются и отверждаются в желаемом поперечном сечении.
4. Вытягивание и резка конечного продукта: После того, как композитный материал покидает матрицу, его вытягивают и разрезают на куски нужной длины.

Специализированное оборудование имеет решающее значение на каждом этапе процесса пултрузии. Оно обеспечивает высокое качество и эффективность производства.

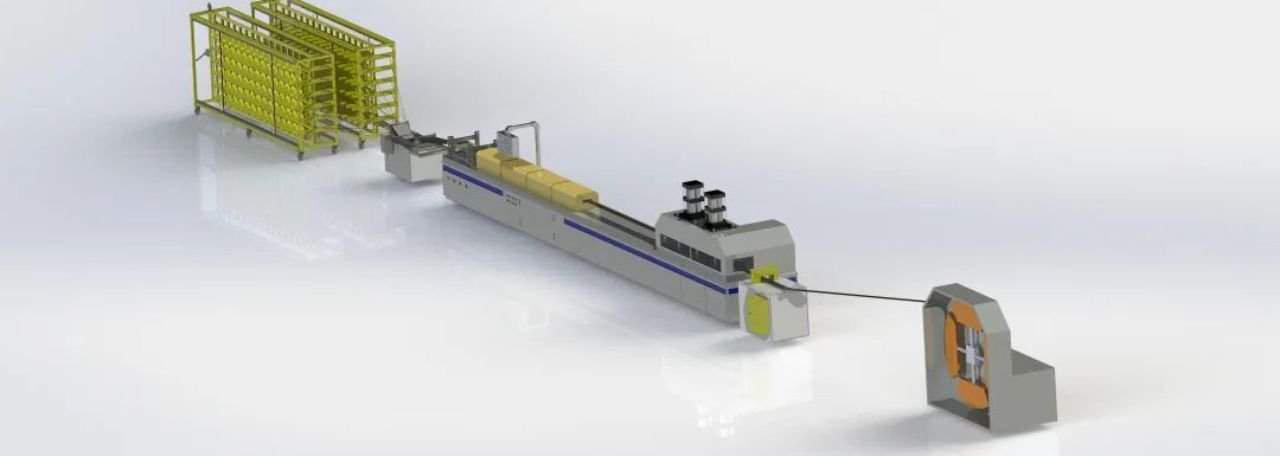

Основное оборудование для пултрузии

Система шпулярников

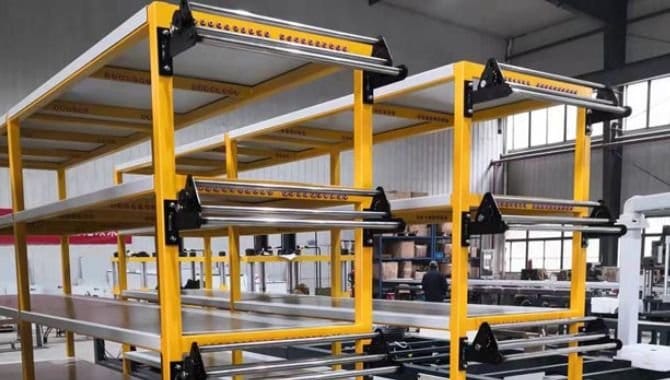

Система шпулярника удерживает и подает армирующие волокна в процесс пултрузии. Она имеет катушки или стойки, в которых хранятся волокна, которые затем подаются в систему пропитки смолой.

Типы систем шпулярников

• Односторонние шпулярники: Подходит для мелкосерийного производства или для использования одного типа армирующего волокна. Они проще в эксплуатации и обслуживании, но могут не иметь достаточной мощности для более крупных операций.
• Многоконечные шпулярники: Они отлично подходят для большого производства или при использовании разных типов волокон. Они более гибкие и эффективные. Но им требуется сложная настройка и обслуживание.

Ключевые факторы выбора

• Объем производства: Многоконцевые шпулярники лучше подходят для крупносерийного производства.
• Совместимость волокон: Система шпулярников должна обрабатывать определенные волокна в вашем процессе.
• Параметры Помещения: Многоконечные шпулярники могут потребовать больше места на полу, поэтому планируйте соответствующим образом.

Система пропитки смолой

Система обеспечивает покрытие смолой армирующих волокон. Существует два основных метода пропитки смолой:

Открытая система ванн

• В открытой системе ванны волокна проходят через ванну со смолой. Это обеспечивает тщательное насыщение. Этот метод проще и дешевле. Однако он может привести к дополнительному использованию смолы и неравномерному распределению.

Система впрыска

• Системы впрыска используют впрыск под высоким давлением для введения смолы в жгут волокон. Это позволяет лучше контролировать распределение смолы. Хотя они более сложны и дороги, системы впрыска обеспечивают большую эффективность и меньше отходов.

Нагреваемая матрица

Нагретая матрица формирует и отверждает покрытые смолой волокна в желаемое поперечное сечение. Обычно она изготавливается из высококачественной стали, например, хромированной или нержавеющей, и подвергается точной механической обработке для придания необходимой формы.

Контроль температуры

• Крайне важно поддерживать постоянную температуру в течение всего процесса отверждения. Штампы часто нагреваются с помощью патронных нагревателей или резистивных элементов. В зависимости от используемой системы смолы температура варьируется от 150 °C до 200 °C.

Соображения относительно конструкции штампа

• Долговечность: Штамп должен выдерживать высокие температуры и давление в течение длительного времени.
• Износостойкость: Выбирайте материалы, устойчивые к истиранию армирующими волокнами.
• Простота обслуживания: выбирайте конструкции, которые легко чистить и ремонтировать.

Тянущий механизм

Протяжной механизм контролирует скорость прохождения материала через нагретую матрицу, обеспечивая стабильную производительность и равномерное отверждение.

Типы тяговых механизмов

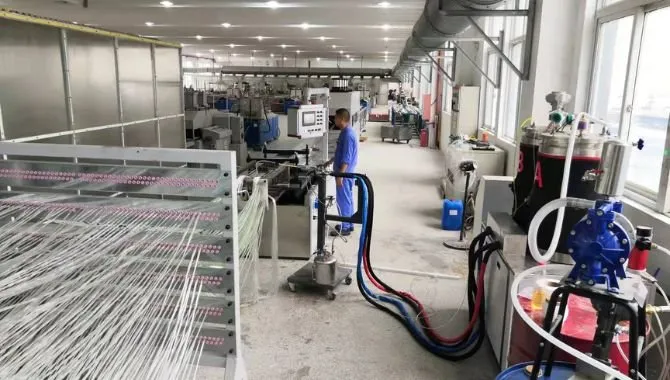

• Съемники Caterpillar: Используйте ряд резиновых или полиуретановых гусениц для захвата и вытягивания материалов.
• Съемники ремней: Используйте систему ремней для достижения постоянной силы тяги.

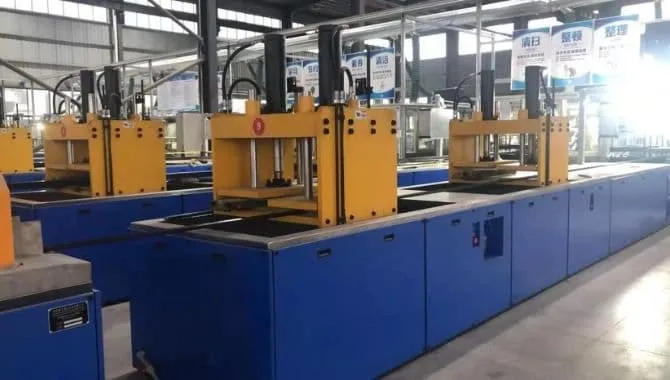

• Гидравлические съемники создают тяговое усилие с помощью гидравлических цилиндров, что позволяет точно контролировать скорость тяги.

Ключевые факторы выбора

• Тяговое усилие: Механизм должен создавать достаточную силу для вашего продукта и производительности.
• Контроль скорости: Ищите системы, которые обеспечивают точный контроль и регулировку скорости.
• Совместимость: Выберите тянущий механизм, подходящий к размерам вашего штампа и изделия.

Система резки

После того, как отвержденный композитный материал выходит из нагретой матрицы, его необходимо разрезать на требуемые длины. Система резки может быть как пильной, так и абразивной.

Пила для резки

• Резка пилой использует дисковую или ленточную пилу для резки материала. Этот метод подходит для более мягких материалов и может обеспечить чистую, гладкую поверхность реза.

Абразивная резка

• Абразивная резка использует абразивные диски или круги для резки материала. Этот метод лучше подходит для более твердых материалов. Он может резать точнее, но может оставлять более грубую отделку поверхности.

Вспомогательное оборудование

Помимо основного оборудования, для пултрузии необходимы некоторые вспомогательные детали.

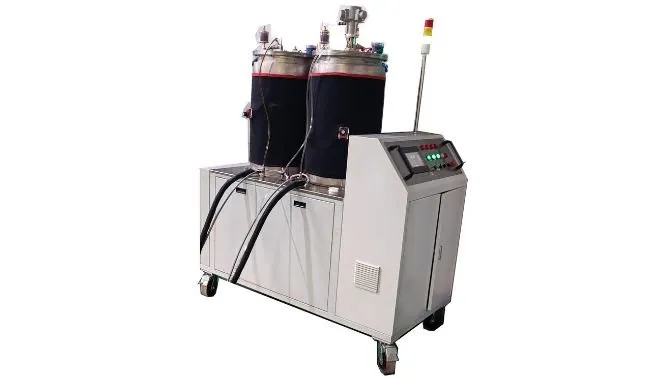

Системы смешивания и подачи смолы

Автоматизированные системы смешивания и подачи смолы обеспечивают точный контроль над смолой. Это сводит к минимуму человеческие ошибки и улучшает последовательность процесса. Эти системы часто включают:

• Резервуары для хранения смолы с перемешиванием.
• Дозирующие насосы для точного дозирования смолы.
• Статические смесители для тщательного смешивания компонентов смолы.

Preformers

Преформеры выравнивают и формируют армирующие волокна перед тем, как они попадут в нагретую матрицу. Этот процесс предварительной формовки оптимизирует направление и распределение волокон. Он также повышает механические свойства конечного продукта. Преформеры могут быть:

• Оплеточные машины для сложных волоконных архитектур
• Системы намотки нитей для цилиндрических изделий
• Сшивающие машины для многоосного армирования.

Системы охлаждения

После выхода из нагретой матрицы отвержденный композит должен остыть. Это стабилизирует его форму и свойства. Системы охлаждения могут быть:

• Водяные бани для контролируемого постепенного охлаждения.
• Воздушные охладители для более высокой скорости охлаждения.
• Комбинированные системы для оптимизированных профилей охлаждения.

Системы контроля

Передовые системы управления жизненно важны для процесса пултрузии. Они контролируют и регулируют температуру, скорость вытягивания и расход смолы.

Ключевые компоненты систем управления

• Датчики для сбора данных в реальном времени.
• Программируемые логические контроллеры (ПЛК) для автоматизации процессов.
• Человеко-машинные интерфейсы (HMI) для взаимодействия с оператором и мониторинга.
• Промышленный Интернет вещей (IIoT) для удаленного мониторинга и предиктивного обслуживания

Преимущества современных систем управления

• Повышение стабильности процесса и качества продукции.
• Сокращение времени простоя и повышение производительности
• Повышение энергоэффективности и сокращение отходов
• Прогностическое обслуживание для минимизации незапланированных простоев.

Существенные соображения

Выбор армирующих волокон и смол является ключевым в пултрузии. Он также может повлиять на выбор оборудования.

Армирующие волокна

В таблице 1 сравниваются распространенные армирующие волокна, используемые в пултрузии.

Смолы

В таблице 2 сравниваются распространенные термореактивные смолы, используемые в пултрузии.

Соображения совместимости

• Убедитесь, что выбранные волокна и смолы совместимы. Они должны работать друг с другом и с пултрузионным оборудованием.
• Проверьте потребности обработки материалов (например, температуру, давление). Затем выберите подходящее оборудование.
• Оцените желаемые свойства конечного продукта. Затем выберите материалы, которые могут обеспечить эти характеристики.

Устойчивость и экологически чистые материалы

• Используйте биосмолы, которые производятся из растительных масел или сельскохозяйственных отходов, чтобы уменьшить воздействие на окружающую среду.
• Используйте переработанные или восстановленные волокна для сокращения отходов и экономии ресурсов.
• Обеспечить совместимость экологически чистых материалов с процессом и оборудованием пултрузии.

Инновации в оборудовании для пултрузии

Как пултрузионная промышленность Продолжает развиваться, как и оборудование, используемое в этом процессе. Некоторые заметные достижения включают:

Автоматизация и Индустрия 4.0

• Роботизированные системы обработки материалов для повышения эффективности и снижения затрат на рабочую силу.
• Искусственный интеллект (ИИ) и машинное обучение для оптимизации процессов и предиктивного обслуживания.
• Используйте промышленный Интернет вещей (IIoT) для мониторинга в реальном времени и принятия решений на основе данных.

Энергоэффективные технологии

• Индукционный нагрев для целенаправленного и эффективного нагрева штампа.
• Инфракрасное отопление для улучшенного контроля температуры и снижения потребления энергии.
• Частотно-регулируемые приводы (ЧРП) для оптимизированного управления скоростью двигателя и экономии энергии.

Новые тенденции

• 3D-печатные штампы для быстрого прототипирования и кастомизации
• Гибридные процессы пултрузии объединяют множество производственных технологий (например, пултрузия с намоткой нити).
• Интеграция датчиков для поточного контроля качества и мониторинга процесса.

Преимущества внедрения инноваций

• Повышение производительности и эффективности
• Улучшение качества и стабильности продукта.
• Снижение потребления энергии и воздействия на окружающую среду
• Повышенная гибкость и адаптивность к меняющимся требованиям рынка.

Выбор правильного оборудования

При выборе оборудования для пултрузии следует учитывать ряд факторов, которые обеспечивают оптимальную производительность и экономическую эффективность.

Ключевые соображения

• Объем и масштаб производства: Ожидаемый объем и масштаб определят размер и производительность оборудования.
• Выбор оборудования будет зависеть от сложности и разнообразия профилей. Это особенно актуально для конструкций нагреваемых штампов и систем резки.
• Бюджет и окупаемость инвестиций: при выборе оборудования для пултрузии проверьте затраты и ожидаемую окупаемость инвестиций.

Контрольный список выбора оборудования

• Определить требования к производственным мощностям.
• Определить типы профилей, которые необходимо изготовить.
• Оцените совместимость с выбранными армирующими волокнами и смолами.
• Учитывайте ограничения по пространству и требования к планировке.
• Оцените энергоэффективность и воздействие на окружающую среду.
• Оцените потребности в техническом обслуживании и запасных частях.
• Проверьте репутацию поставщика и качество услуг поддержки.
• Рассчитайте рентабельность инвестиций и срок окупаемости.

Расчет окупаемости инвестиций в пултрузионное оборудование

Для оценки окупаемости инвестиций в пултрузионное оборудование используйте следующую формулу:

ROI = (Годовая чистая прибыль / Общие инвестиции) × 100%

Где:

• Годовая чистая прибыль = (Годовой доход – Годовые операционные расходы)
• Общие инвестиции = (Стоимость оборудования + Стоимость установки + Стоимость обучения)

Техническое обслуживание и оптимизация

Регулярное техническое обслуживание имеет жизненно важное значение для пултрузионной техники. Оно обеспечивает ее долгий срок службы и максимальную производительность.

Лучшие практики обслуживания

• Составьте комплексный график технического обслуживания.
• Обучайте операторов правильному использованию оборудования и процедурам его обслуживания.
• Регулярно проверяйте и заменяйте изношенные детали, такие как вставки штампов и накладки.
• Контролируйте и поддерживайте надлежащую смазку движущихся компонентов.
• Регулярно проводите калибровку датчиков и систем управления.

Образец графика технического обслуживания

Устранение распространенных проблем

Тематические исследования и примеры из реальной жизни

Вот два тематических исследования. Они показывают, как хорошее пултрузионное оборудование повышает производственный успех.

1. Производитель композитных конструкционных профилей

• Проблема: Непостоянное качество продукции и ограниченные производственные мощности
• Решение: Мы инвестировали в современную линию пултрузии. Она имеет многоконцевую шпулярную систему, инжекционную пропитку смолой и высокоточную нагреваемую матрицу.
• Результаты:
  • Увеличение объемов производства на 35%
  • Сокращение процента брака на 28%
  • Повышение прочности и жесткости изделия на 12%.
  • Расширение доли рынка и повышение прибыльности.

2. Производитель лопастей ветряных турбин

• Проблема: высокое потребление энергии и затраты на техническое обслуживание
• Решение: Модернизация до энергосберегающей пултрузионной системы. Имеет индукционный нагрев, расширенные элементы управления и предиктивное обслуживание.
• Результаты:
  • Снижение энергопотребления на 22 %
  • Снижение затрат на техническое обслуживание на 18 %
  • Повышение эффективности производства лезвий на 9%
  • Повышение устойчивости и конкурентоспособности на рынке ветроэнергетики

Эти примеры показывают, что инвестиции в правильное пултрузионное оборудование могут значительно улучшить качество продукции, эффективность и рост бизнеса.

Заключение

Выбор правильного оборудования — ключ к успеху в пултрузии. Он оптимизирует операции в этой конкурентной отрасли. Понимая основные и вспомогательные компоненты, учитывая совместимость материалов и оценивая такие факторы, как масштаб производства и бюджет, производители могут принимать обоснованные решения при инвестировании в пултрузионное оборудование.

Чтобы максимизировать рентабельность инвестиций и оставаться конкурентоспособными, мы должны делать три вещи: поддерживать наши системы, улучшать наши процессы и быть в курсе последних технологий.

Для дальнейшего расширения ваших знаний об оборудовании и процессах пултрузии примите во внимание следующее:

• Посещайте отраслевые конференции и выставки. Узнайте о последних инновациях и передовом опыте.
• Участвуйте в программах обучения, предлагаемых поставщиками оборудования или образовательными учреждениями.
• Взаимодействуйте с отраслевыми ассоциациями и сетевыми группами для обмена опытом и идеями.
• Сотрудничайте с поставщиками, исследователями и другими лицами для разработки новых решений и приложений.

Производители могут раскрыть весь потенциал пултрузии и помочь развитию отрасли. Они должны искать информацию, внедрять инновации и адаптироваться к меняющимся потребностям рынка.

Основные выводы

• Пултрузия — ключевой процесс производства прочных и однородных композитных материалов.
• Процесс пултрузии основан на эффективном, высококачественном оборудовании. Ключевые компоненты включают в себя систему шпулярника и систему пропитки смолой.
