Пултрузия — это процесс, который позволяет получать непрерывные, постоянного поперечного сечения, армированные полимерные формы. Сырье играет ключевую роль. Оно определяет свойства и применение конечного продукта. Ниже представлен обзор сырья, используемого в пултрузии. Эти материалы работают вместе. Они создают композиты, которые прочны, долговечны и высокопроизводительны в жестких условиях. Новое сырье и его комбинации расширяют возможности использования пултрузионных продуктов.
Армирующие волокна
Являясь основой пултрузионных композитов, эти волокна обеспечивают структурную прочность и жесткость. Стекловолокно в основном используется из-за своей прочности, долговечности и экономической эффективности. Углеродные волокна выбираются для применений, требующих превосходной жесткости и соотношения прочности к весу. Арамидные волокна, такие как кевлар, прочные и ударопрочные. Базальтовые волокна обладают превосходной термостойкостью. Натуральные волокна набирают популярность. Они имеют экологические преимущества и хорошую прочность.
Наиболее часто используемая арматура благодаря своей экономичности и хорошему соотношению прочности и веса. Они доступны в различных формах, таких как ровинги, маты и тканые ткани.

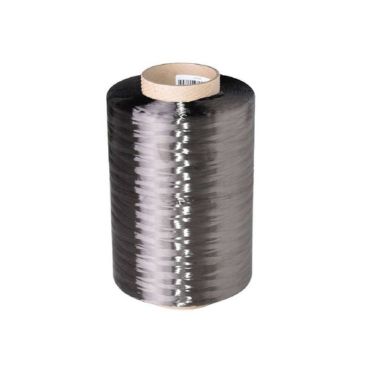

Углеродные волокна очень жесткие и прочные. Они идеально подходят для высокопроизводительных, экономичных приложений, таких как аэрокосмическая и автомобильная промышленность.
Кевларовое волокно — это прочное, термостойкое синтетическое волокно. Оно обладает высоким отношением прочности к весу, устойчивостью к порезам и универсальностью. Оно широко используется в ударопрочных композитах, защитной одежде и канатах. Также его используют в кабелях и других областях.

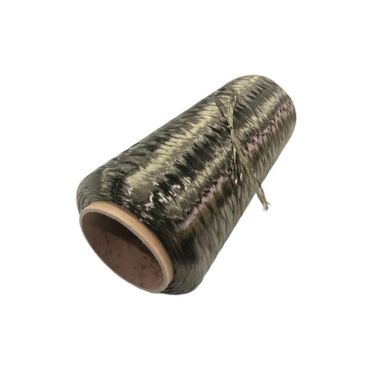

Базальтовое волокно изготавливается путем плавления базальтовой породы. Базальтовое волокно лучше стекловолокна. Оно обладает высокой прочностью на разрыв и огнестойкостью. Оно изолирует звук и электричество. Оно обладает превосходными механическими свойствами. Базальтовое волокно имеет множество применений. К ним относятся армирование, композиты, теплоизоляторы и огнестойкие материалы.
Смола Матрица
Этот компонент связывает волокна вместе. Он передает напряжение между армирующими волокнами. Он также защищает их от воздействия окружающей среды и химических веществ. Полиэфирные смолы широко используются из-за баланса свойств и стоимости. Винилэфирные смолы обеспечивают повышенную устойчивость к влаге и химикатам. Эпоксидные смолы выбираются из-за их превосходных механических свойств и сильной адгезии. Полиуретановые смолы очень гибкие и ударопрочные. Фенольные смолы являются огнестойкими.
- Полиэфирная смола
Универсальная смола. Имеет хороший баланс прочности и стоимости. Подходит для многих применений.
- Виниловый эфир Смола
Он лучше полиэстера противостоит воде и химикатам. Поэтому он подходит для агрессивных сред.
- Эпоксидная смола
Обладает большой прочностью и адгезией. Предназначен для высокопрочного, долговечного использования.
- Полиуретановая смола
Он прочный и ударопрочный. Поэтому его используют в потребительских товарах и автомобильных деталях.
Он огнестойкий и малодымный. Поэтому он идеально подходит для транзита и строительства.
- Термопластичные смолы
Используется в термопластичной пултрузии для создания композитов. Их можно переплавлять и изменять форму, что обеспечивает возможность вторичной переработки и ремонта.
Поверхностная вуаль
Эти материалы улучшают отделку поверхности композита и противостоят окружающей среде. Полиэстеровые и стеклянные вуали пользуются популярностью. Они улучшают внешний вид и скрывают поверхностные волокна.

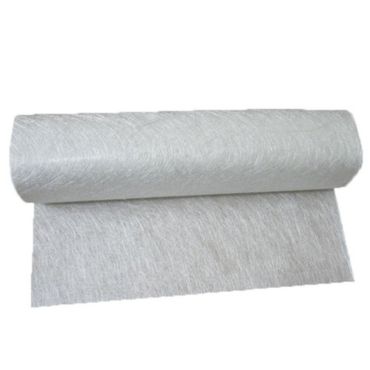

Нарезанный матовыйМат из рубленых нитей (CSM) — это композитная промышленная арматура. Он изготавливается из случайно распределенных стеклянных волокон, скрепленных связующим веществом. Он популярен за простоту использования и универсальность, хорошо приспосабливаясь к сложным формам. CSM используется при ручной выкладке, инфузии смолы и пултрузии. Из него изготавливают детали, которым требуется многонаправленная прочность и однородная отделка.

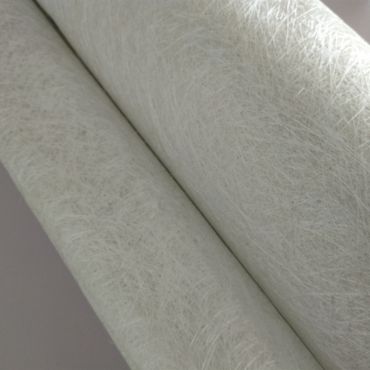

Непрерывная нить матContinuous Filament Mat (CFM) — армирующий материал. Он изготовлен из непрерывных нитей стекловолокна, уложенных в случайном порядке и скрепленных связующим веществом на основе смолы. Этот коврик ценится за свою равномерную прочность и однородность. Подходит для пултрузии, намотки нити и других автоматизированных процессов. В них постоянство свойств имеет решающее значение. CFM обладает превосходной прочностью. Его часто используют для изготовления высокопрочных, легких композитных конструкций.

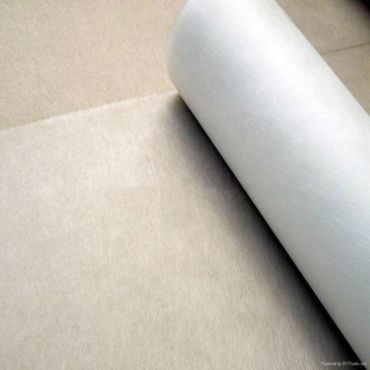

Стекловолоконная поверхностная ткань представляет собой тонкий слой мелкодисперсных стеклянных волокон. Совместимое со смолой связующее вещество связывает волокна. Ткань предназначена для придания гладкой, богатой смолой поверхности композитным изделиям. Она улучшает внешний вид поверхности и предотвращает пропечатывание нижележащих волокон. Она также повышает коррозионную стойкость. Это отличная основа для покрытий и красок. Эта ткань широко используется в процессе пултрузии. Она также используется при ручной выкладке и формовке распылением для создания высококачественной отделки на композитных деталях.
Наполнители и добавки
Придайте цвет композиту, повысив его эстетическую привлекательность.
Повышение огнестойкости, что имеет решающее значение для безопасности во многих применениях.
Обычный наполнитель, улучшающий стабильность размеров и качество поверхности.
Используется в сэндвич-конструкциях для создания легких конструкций с высокой жесткостью.
Защищайте композит от разрушения под воздействием ультрафиолетового излучения.
Помощь в освобождении готового изделия из формы, обеспечивая гладкую поверхность.
Выбор сырья для пултрузии: выбор правильных волокон, смол и добавок
1. Введение в пултрузию и воздействие материалов
Пултрузия — это непрерывный процесс, который позволяет производить прочные композитные детали с одинаковым поперечным сечением. Он имеет широкий спектр промышленных применений в строительстве, аэрокосмической отрасли, возобновляемой энергетике и т. д. В ходе этого процесса армирующие волокна протягиваются через ванну со смолой. Затем волокна попадают в нагретую матрицу, где смола затвердевает.
Основные параметры производства:
- Типичная скорость линии: 0.5–2 м/мин, в зависимости от кинетики отверждения смолы.
- Температура матрицы: 120–160 °C для полиэстера, 150–200 °C для эпоксида.
- Показатели прочности на разрыв явно различаются. Стеклянные композиты имеют диапазон от 300 до 600 МПа. Напротив, углеродные композиты имеют диапазон от 800 до 1,500 МПа.
Выбор правильного сырья имеет решающее значение для пултрузионных деталей. Сюда входят волокна, смолы и добавки. Эти материалы существенно влияют на производительность. Они влияют на ключевые свойства, такие как механическая прочность, долговечность, экономическая эффективность и устойчивость. Чтобы выбрать наилучшее сочетание, вам нужно подумать о том, как будет использоваться деталь и где она будет работать.
2. Армирование волокнами: типы, свойства и воздействие на окружающую среду
Основной Армирующие волокна в пултрузии — это стекло, углерод и натуральные волокна, такие как базальт.
Таблица 1: Сравнение свойств волокон
| Тип волокна | Прочность на растяжение (МПа) | Модуль (ГПа) | Плотность (г / см³) | КТР (10⁻⁶/°C) | Стоимость ($/кг) |
|---|---|---|---|---|---|
| Е-стекла | 3,450 | 72 | 2.58 | 5.0 | 1.5-2.0 |
| S-стекло | 4,500 | 86 | 2.50 | 2.9 | 4.0-6.0 |
| T300 Карбон | 3,530 | 230 | 1.76 | -0.1 | 25-30 |
| Базальт | 3,000 | 89 | 2.70 | 8.0 | 3.0-5.0 |
Данные о выбросах CO2:
- E-стекло: 1.8 кг CO2/кг
- Углеродное волокно (чистое): 29 кг CO2/кг
- Переработанное углеродное волокно (rCF): 3.2 кг CO2/кг (Pimenta & Pinho, 2011).
Практический совет: если для лопасти ветряной турбины требуется 500 кг арматуры, использование rCF вместо первичного углерода сократит выбросы на 12.8 метрических тонн CO2.
Другие ключевые показатели:
- Прочность на сдвиг на границе раздела фаз (IFSS): Критично для адгезии матрицы. Тестирование с помощью теста на микросвязь (ASTM D7614):
- E-стекло/полиэстер: 30–40 МПа
- Углерод/эпоксидная смола: 50–70 МПа
- Правило смесей: Используйте для прогнозирования композитного модуля:
- [E_c = V_f E_f + (1 – V_f) E_m]
- Где (E_c) = композитный модуль, (V_f) = объемная доля волокна, (E_f)/(E_m) = модуль волокна/матрицы
- Прочность на сдвиг на границе раздела фаз (IFSS): Критично для адгезии матрицы. Тестирование с помощью теста на микросвязь (ASTM D7614):
3. Смоляные системы: химия, производительность и инновации на биологической основе
Наиболее распространенными типами смол для пултрузии являются полиэфирные, винилэфирные и эпоксидные смолы.
Таблица 2: Показатели производительности смолы
| Тип смолы | Вязкость (сП) | Время гелеобразования (мин) | Тс (°С) | Прочность на изгиб (МПа) | Химическая стойкость (ASTM D543) |
|---|---|---|---|---|---|
| Ортополиэстер | 300-500 | 8-12 | 80-100 | 90-120 | Умеренный (рН 3–9) |
| Виниловый эфир | 200-400 | 10-15 | 100-130 | 110-140 | Высокий (рН 2–12) |
| Эпоксидная смола (ангидрид) | 600-1,000 | 20-30 | 150-180 | 130-160 | Отлично (рН 1–14) |
Био-инновации:
- Эпоксидированное льняное масло (ЭЛО):
- Эксплуатационные данные: Заменяет 30% эпоксидной смолы DGEBA с минимальным влиянием на Tg (145°C против 150°C для чистой эпоксидной смолы).
- Применение в промышленности: используется в морских приложениях для неструктурных компонентов (JEC Composites, 2022)
- Срок годности:
- Полиэфирные смолы: 6 месяцев при 25°C; вязкость увеличивается на 20% через 3 месяца.
- Совет по хранению: используйте азотную подушку, чтобы продлить срок годности на 50%.
Ключевые соображения по формулировке:
- Вязкость: Должна быть достаточно низкой (200-1000 сП) для пропитки волокон. Предварительный нагрев снижает вязкость.
- Кинетика отверждения: Используйте уравнение Аррениуса для оптимизации скорости тяги:
- [к = А е^{-Е_а/(RT)}]
- Где (k) = скорость отверждения, (A) = предэкспоненциальный множитель, (E_a) = энергия активации, (R) = газовая постоянная, (T) = температура
4. Добавки: функциональные преимущества и взаимодействие с процессами
Добавки используются для придания дополнительных функций, таких как огнестойкость, устойчивость к ультрафиолетовому излучению, проводимость и самовосстановление.
Количественное влияние основных добавок:
- Огнезащитные средства:
- ATH при нагрузке 50% достигает UL 94 V-0, но снижает прочность на изгиб на 15–20%.
- Фосфорные огнестойкие добавки (например, Exolit OP 1230) в концентрации 25% обеспечивают класс UL 94 V-0 при снижении прочности менее чем на 10%.
- УФ-стабилизаторы:
- При концентрации HALS 0.5–1% срок службы на открытом воздухе увеличивается в 5–10 раз (ASTM G154)
- Nano-TiO2 в концентрации 3% увеличивает поглощение УФ-излучения на 50%, сохраняя при этом прозрачность.
- Проводящие добавки:
- Многостенные углеродные нанотрубки (MWCNT) при концентрации 2–5% достигают проводимости 10⁻²–10⁻⁴ См/см для экранирования электромагнитных помех.
- Порог перколяции обратно пропорционален соотношению сторон (длина/диаметр).
Взаимодействие с параметрами процесса:
- Антипирены и кинетика отверждения:
- Воздействие: Добавление 25% Exolit OP 1230 увеличивает время гелеобразования на 15–20% (требуется регулировка температуры штампа на ±5 °C).
- Решение: используйте анализ ДСК (ASTM E698) для улучшения профилей отверждения с помощью реактивных добавок.
5. Структура выбора материалов: инструменты, стандарты и примеры
Системный подход является ключом к выбору лучших материалов. Нам необходимо использовать передовые методы моделирования и характеризации.
Рекомендуемые инструменты и стандарты:
- Графики Эшби: Составьте график свойств, прочности и плотности материала, чтобы найти наилучшие варианты.
- Программное обеспечение: CES Selector (Granta Design) со встроенной базой данных композитов
- Анализ методом конечных элементов (FEA):
- Моделируйте сложные сценарии нагрузки и виды отказов.
- Прогнозировать концентрацию напряжений, деформацию и усталостную долговечность.
- Программное обеспечение: ANSYS Composite PrepPost для моделирования ориентации слоев
- Оценка жизненного цикла (ОЖЦ):
- Количественная оценка воздействия на окружающую среду на протяжении всего жизненного цикла (выбросы CO2, воплощенная энергия).
- Натуральные волокна могут сократить выбросы CO2 на 20–30% по сравнению со стеклом (Suzuki & Takahashi, 2005).
Пример: Airbus A350 использовал оптимизацию карбон/винилэстер на основе FEA для балок пола. Этот метод позволил сэкономить 40% веса по сравнению с алюминием (SAE International, 2021).
6. Предотвращение отказов путем анализа первопричин
Выявление и устранение потенциальных видов отказов является ключом к долгосрочной эффективности.
Виды отказов и решения:
- Несоосность волокон:
- Несоосность в 1° может снизить прочность на сжатие на 10% (ASTM D6641).
- Данные: 2% несоосности в стержнях из углеродистой/эпоксидной смолы снижает прочность на 18% (ASTM D 695)
- Профилактика: натяжители с лазерным наведением снижают несоосность до менее 0.5% (патент США 10,345,678).
- Растрескивание смолы:
- Вязкость разрушения (K[Ic]) измеряет сопротивление росту трещин.
- Решение: 10% каучука CTBN в эпоксидной смоле увеличивает K[Ic] с 0.6 до 1.1 МПа√м (Manship, 2020)
- Деградация под воздействием влаги:
- Коэффициент диффузии (D) количественно характеризует скорость поглощения влаги (закон Фика).
- Связующие агенты (силаны, титанаты) могут снизить D на 30–50%.
7. Новые технологии: интеллектуальные композиты, переработка и искусственный интеллект
Перспективные разработки в области интеллектуальных композитов, переработки отходов и материалов на биологической основе расширяют возможности проектирования.
- Умные композиты:
- Датчики FBG обнаруживают деформации <10 мкЭ для мониторинга состояния конструкций.
- Самовосстанавливающиеся эпоксидные смолы с 10% микрокапсул восстанавливают 80% своей первоначальной вязкости разрушения (White et al., 2001).
- Исследование 2023 года: Добавление 3% MWCNT к стеклу/полиэстеру позволяет осуществлять тензочувствительность. Показывает 95% корреляцию с удельным сопротивлением (Nature Composites).
- Переработанное углеродное волокно (rCF):
- rCF сохраняет 90% прочности на растяжение и 95% модуля упругости от исходного состояния (Pimenta & Pinho, 2011).
- Воплощенная энергия на 90% ниже: 55 МДж/кг для rCF против 580 МДж/кг для virgin.
- Переработка сольволиза сохраняет 92% прочности и потребляет на 70% меньше энергии, чем производство новых материалов (CAMX, 2022).
- Смолы на биологической основе:
- Эпоксидированное льняное масло (ЭЛО) может заменить 30% ДГЭБА с падением Tg или прочности менее чем на 5%.
- Оценка жизненного цикла (LCA) показывает, что потенциал глобального потепления на 20% ниже, чем у 100% нефти.
8. Стратегии эффективного сотрудничества с поставщиками
Установление прочных партнерских отношений с поставщиками сырья имеет решающее значение. Ключевые соображения:
- Запросите соответствующие сертификаты качества (ISO 9001, AS 9100, UL Ecologo)
- Ознакомьтесь с протоколами контроля качества — ожидайте сертификаты соответствия с ключевыми свойствами для каждой партии.
- Договариваться о твердых ценах на 12-месячные прогнозируемые объемы.
- Включите штрафные санкции за просрочку поставки и положения о дефектах материалов.
Показатели оценочной карты поставщика:
| Критерии | цель |
|---|---|
| Уровень дефектов | <0.1% (ИСО 9001) |
| Время Выполнения | 8 ± 2 недели |
| Техподдержка | 24/7 с ответом <2 часов |
Пункты договора: Штрафы за отклонения температуры стеклования (±3°C) или модуля упругости волокна при растяжении (±5%).
9. Заключение
Выбор правильного сочетания волокон, смолы и добавок имеет решающее значение. Это помогает достичь целей производительности и контролировать затраты в пултрузионных композитах. Лучший подход — использовать системный подход, который подразумевает изучение механических свойств, долговечности, обработки и влияния на жизненный цикл.
Новые технологии, такие как интеллектуальные датчики, переработанные волокна и биосмолы, откроют возможности дизайна в ближайшие годы. Тесное сотрудничество с поставщиками материалов и испытательными лабораториями. Это помогает подтвердить новые формулы перед началом полномасштабного производства.
Наиболее широко используемыми армирующими волокнами в пултрузии являются стеклянные волокна (E-стекло и S-стекло), углеродные волокна (стандартные и высокомодульные) и натуральные волокна, такие как базальт. Выбор зависит от требуемой прочности, жесткости, веса и стоимости применения.
Объемная доля волокна (Vf) обычно составляет от 30 до 70%. Более высокий Vf увеличивает прочность и жесткость, но может затруднить пропитку смолой. Используйте правило смесей, чтобы оценить модуль композита при различных уровнях Vf и выбрать минимальный Vf, который соответствует вашей целевой жесткости.
Полиэфиры являются наиболее экономичными и предлагают хорошие механические свойства, но имеют ограниченную химическую стойкость. Виниловые эфиры обеспечивают баланс быстрого отверждения и высокой коррозионной стойкости, что делает их идеальными для морского применения. Эпоксидные смолы имеют самую высокую прочность, жесткость и химическую стойкость, но они также самые дорогие и имеют более медленную скорость отверждения.
Правильный размер волокон имеет решающее значение для хорошего межфазного соединения. Силановые связующие агенты обычно используются для функционализации стеклянных и углеродных волокон для лучшей совместимости со смолой. Плазменная и коронная обработка также может увеличить поверхностную энергию волокон для улучшения смачивания и адгезии.
Тригидрат алюминия (ATH) и соединения на основе фосфора, такие как полифосфат аммония, являются эффективными антипиренами для пултрузионных композитов. ATH выделяет водяной пар для подавления пламени, в то время как фосфор способствует образованию угля. Нагрузки 30-50% типичны для достижения рейтингов UL 94 V-0.
Дифференциальная сканирующая калориметрия (ДСК) используется для измерения теплоты реакции и кинетики отверждения термореактивных смол. Уравнение Аррениуса связывает скорость отверждения с температурой, позволяя прогнозировать время гелеобразования и степень отверждения при различных температурах головки и скоростях вытягивания. Время гелеобразования 1-2 минуты типично для пултрузии.
Эпоксидированные растительные масла, такие как соевое и льняное, могут частично заменить эпоксидные смолы и полиэфиры на основе нефти. Также разрабатываются фурановые смолы, полученные из жома сахарного тростника. Биооснованные смолы могут уменьшить углеродный след пултрузионных деталей, но могут потребовать модифицированных циклов отверждения и иметь более низкие механические свойства.
Сначала рассчитайте площадь поперечного сечения профиля и целевую долю объема волокна. Затем используйте плотности и цены волокна и смолы для расчета стоимости сырья на единицу объема. Умножьте на площадь поперечного сечения, чтобы получить стоимость за линейный фут. Не забудьте добавить стоимость добавок и расходных материалов, таких как разделительные составы.
Ключевые испытания включают ASTM D638 для прочности на растяжение и модуля, ASTM D790 для свойств изгиба, ASTM D695 для прочности на сжатие и ASTM D2344 для прочности на сдвиг короткой балки. Испытание на усталость при нагрузке растяжение-растяжение или растяжение-сжатие также важно для циклических приложений нагрузки. Термомеханический анализ (ТМА) измеряет температуру стеклования и коэффициент теплового расширения.
Программное обеспечение для анализа методом конечных элементов (FEA), такое как ANSYS и Abaqus, может моделировать напряжение, деформацию и растяжение пултрузионных композитов в сложных условиях нагрузки. Ключевыми входными данными являются ортотропные упругие константы (E1, E2, G12, ν12) и прочность композитного ламината, которые можно измерить экспериментально или оценить с помощью микромеханических моделей. FEA может оптимизировать ориентацию волокон и укладку слоев для минимизации веса и стоимости при достижении целевых показателей производительности.
