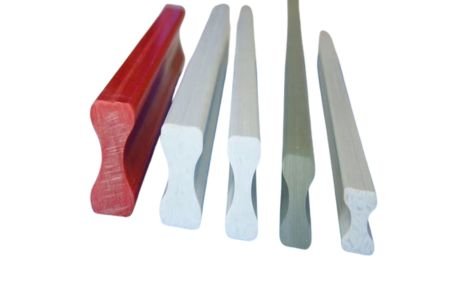

Кость собаки из стекловолокна
Стекловолоконная собачья кость — это форма, используемая в производстве и строительстве. Типичные области применения включают обмотку сердечника трансформатора и изоляционные опоры в высоковольтных изделиях. К ним относятся сухие трансформаторы, реакторы, высоковольтные инверторные силовые модули, силовые конденсаторы и разъединители. Стекловолокно доминирует среди композитных материалов, используемых для изготовления этих собачьих костей. Они прочные. У них низкий частичный разряд и диэлектрические потери. Они устойчивы к высоким температурам и старению.
- Характеристика
| Нет | Основные свойства | Значение |
| 1 | Плотность (г/м3) | 1.8 ~ 2 |
| 2 | Библиографическая ставка % | 0.03 |
| 3 | предел прочности при растяжении МПа | 500 |
| 4 | Прочность на изгиб, МПа | 600 |
| 5 | ударная вязкость кДж/см2 | 300 |
| 6 | Поверхностное сопротивление Ом | (1.9 ~ 2.0) * 1012 |
| 7 | Напряжение поверхностного сопротивления, КВ | 12 |
| 8 | Индекс термостойкости | > = 155 |
Стекловолоконные собачьи кости: высокоэффективный выбор для высоковольтной изоляции
Введение
Стекловолоконные собачьи кости изолируют высоковольтное оборудование и поддерживают сложные применения, от морских ветровых турбин до городских подстанций. В этой статье будут подробно описаны особенности, применение и преимущества продукта, а также показана его ключевая роль в энергетической отрасли.
Понимание высоковольтных изоляторов типа «собачья кость»
Высоковольтные изоляторы типа «собачья кость» или стекловолоконные собачьи кости — это пултрузионные профили. Они сочетают прочные стеклянные волокна с диэлектрическими свойствами современных полимеров. Эта уникальная смесь создает изоляцию для трансформаторов и высоковольтного оборудования. Они легкие, прочные и высокоэффективные.
Основные характеристики собачьих костей из стекловолокна
Стекловолоконные собачьи кости идеально подходят для высоковольтной изоляции. У них есть несколько ключевых особенностей, которые делают их таковыми.
- Высокое отношение прочности к весу: пултрузионный сердечник из E-стекла обеспечивает большую прочность. Он также делает изолятор легким и простым в обращении.
- Превосходные диэлектрические свойства: Современные эпоксидные и полиэфирные смолы обладают высокой диэлектрической прочностью (18-20 кВ/мм). Они устойчивы к утечкам тока и искрению.
- Устойчивость к коррозии и влаге: фирменная смола и добавки, такие как борат цинка, обеспечивают низкое влагопоглощение (<0.2%). Они обеспечивают долговременную устойчивость к коррозии и гниению.
- Широкий диапазон температур: стекловолоконные собачьи кости работают при температуре от -40°C до +200°C. Они подходят для использования в помещении и на улице.
Преимущества по сравнению с традиционными материалами
| Свойства | Кости для собак из стекловолокна | Керамические изоляторы | Полимерные изоляторы |
|---|---|---|---|
| Диэлектрическая прочность | 18-20 кВ/мм | 10-15 кВ/мм | 15-18 кВ/мм |
| Предел прочности на разрыв | 800-1200 МПа | 30-100 МПа | 20-70 МПа |
| Поглощение влаги | 0-0.2% | 0.1-0.4% | |
| максимальная температура | 200 ° C | 400-500 ° C | 80-130 ° C |
| Длина пути утечки (по сравнению с керамикой) | + 28% | – | + 10-15% |
| Вес (по сравнению с керамикой) | -50% | – | -40% |
Стекловолоконные собачьи кости превосходят традиционные керамические и полимерные изоляторы. Они превосходят по диэлектрической прочности, механической прочности и влагостойкости. Их более высокая длина пути утечки и меньший вес позволяют создавать более компактные и эффективные конструкции изоляции.
Проверенная производительность в сложных приложениях
Морские ветряные турбины
В офшорных ветровых электростанциях стекловолоконные собачьи кости оказались долговечными. Они выдерживают соляной туман, высокую влажность и сильные вибрации. Заменив керамические изоляторы на стекловолоконные собачьи кости, операторы ветровых электростанций добились:
- Годовое время безотказной работы увеличилось на 12%
- Сокращение расходов на техническое обслуживание на 2.1 млн долларов за 3 года
- С момента установки не было зафиксировано ни одного случая нарушения изоляции.
Городские подстанции
Стекловолоконные собачьи кости модернизировали стареющие подземные подстанции в городах. Высокие температуры и ограниченное пространство создают большие проблемы. Модернизация до стекловолоконных собачьих костей позволила владельцам подстанций:
- Сокращение числа случаев возгорания трансформаторов на 67% за 14 месяцев.
- Увеличить срок службы трансформатора на 45% по сравнению с керамическими изоляторами.
- Экономьте 50 тыс. долларов в день за счет предотвращения простоев.
Тяжелая промышленность
Стекловолоконные собачьи кости прочные и надежные. Они хорошо работают на сталелитейных заводах и химических заводах. Заменив традиционные изоляционные материалы на стекловолоконные собачьи кости, промышленные предприятия получили:
- Устранены простои производства, вызванные нарушениями изоляции.
- Сокращение расходов на техническое обслуживание на 39% за два года.
- Увеличена нагрузочная способность шинопроводов и распределительных устройств на 30%.
Настройка и техническая поддержка
Широкий выбор стандартных размеров и спецификаций.
Стекловолоконные собачьи кости выпускаются в различных стандартных размерах. Эти размеры соответствуют различным уровням напряжения и номиналам оборудования.
| База (мм) | Высота (мм) | Толщина (мм) | Типичное применение | Максимальная нагрузка (кН) |
|---|---|---|---|---|
| 10 | 8 | 4 | Измерительные трансформаторы | 20 |
| 12 | 10 | 5 | Распределительные трансформаторы | 35 |
| 16 | 12 | 6 | Силовые трансформаторы <50 МВА | 55 |
| 20 | 16 | 8 | Силовые трансформаторы >50 МВА | 85 |
Все стандартные размеры поставляются с предварительно просверленными резьбовыми вставками M8-M24. Они также имеют крепеж из нержавеющей стали 316 для легкой установки и коррозионной стойкости.
Возможности адаптации люстра
Собачьи кости из стекловолокна могут быть изготовлены по индивидуальному заказу, в дополнение к стандартным размерам, в соответствии с конкретными потребностями.
- Габаритные размеры:: Индивидуальная длина, ширина и толщина для соответствия уникальной геометрии оборудования.
- Составы смол: Специальные смолы для повышенной стойкости к ультрафиолетовому излучению, низкого дымообразования/токсичности или экстремальных температур.
- Цвета: Для улучшения видимости и идентификации доступен широкий выбор цветовых вариантов.
- Профили: Специально разработанные профили и формы для оптимизации изоляционных характеристик и сокращения времени сборки.
Опытные инженеры могут помочь спроектировать и указать индивидуальные собачьи кости из стекловолокна. Они обеспечат наилучшую производительность и ценность для каждого приложения.
Обеспечение качества и сертификаты
Стекловолоконные собачьи кости производятся с использованием строго контролируемого процесса пултрузии. Это обеспечивает высокое качество и надежную работу. Ключевые меры обеспечения качества включают:
- Система менеджмента качества, сертифицированная по стандарту ISO 9001:2015
- 100% визуальный и размерный контроль готовой продукции.
- Испытание на воспламеняемость UL 94 V-0 проводится для каждой производственной партии.
- Регулярные испытания диэлектрической прочности и коэффициента потерь согласно IEC 60243.
Стекловолоконные собачьи кости сертифицированы и соответствуют основным международным стандартам или превосходят их, в том числе:
- IEC 61462 для композитных полых изоляторов
- IECEx и ATEX предназначены для использования в опасных зонах.
- IEEE C37.20.2 для распределительных устройств в металлическом корпусе
- UL 746C для полимерных материалов, используемых в электрооборудовании.
Стекловолоконные собачьи кости пользуются доверием ведущих производителей оборудования и коммунальных служб по всему миру. Они имеют проверенную репутацию качества и надежности.
Выбор правильного поставщика собачьих костей из стекловолокна
При выборе поставщика стекловолоконных костей для собак учитывайте следующие факторы:
- Техническая экспертиза: Найдите поставщика с хорошими познаниями в области высоковольтной изоляции. У них должен быть опыт создания индивидуальных решений для различных применений.
- Гарантия качества: выберите поставщика с сильной системой управления качеством. Лучше всего, если они сертифицированы по ISO 9001 и имеют надежную историю поддержания качества продукции.
- Тестирование и сертификация: убедитесь, что продукция поставщика протестирована и сертифицирована на соответствие стандартам IEC, UL и IEEE.
- Производственные возможности: Посмотрите на мощности и сроки поставки поставщика. Также проверьте, могут ли они удовлетворить ваши потребности в размерах, материалах и кастомизации.
- Техническая поддержка: Оцените отзывчивость и поддержку поставщика. Проверьте их готовность работать с вашей командой для оптимизации характеристик изоляции.
Примите во внимание эти факторы, чтобы найти надежного поставщика стекловолоконных собачьих костей. Они могут предоставить высококачественные индивидуальные решения для ваших потребностей в высоковольтной изоляции.
Заключение
Стекловолоконные собачьи кости теперь являются лучшим выбором для высоковольтной изоляции. Они превосходят традиционные материалы по диэлектрической прочности, долговечности и устойчивости к воздействию окружающей среды. Стекловолоконные собачьи кости являются отличным решением для производителей высоковольтного оборудования. Они предлагают множество стандартных размеров. Вы также можете настраивать опции. Их эффективность доказана в жестких условиях. Они могут помочь повысить надежность, безопасность и эффективность.
Работа с надежным поставщиком позволяет производителям оборудования использовать преимущества стекловолоконных собачьих костей. Это может открыть новые возможности в проектировании и производительности высоковольтной изоляции.
Стеклопластиковые собачьи кости представляют собой пултрузионные профили, изготовленные из стекловолоконной пряжи и смолы, предназначенные для использования в высоковольтных электрических устройствах, таких как трансформаторы и электродвигатели.
Они обладают высокой механической прочностью, отличными электроизоляционными свойствами, устойчивостью к коррозии, легкой конструкцией и долговечностью при высоких температурах.
Они в основном используются в сухих трансформаторах, распределительных устройствах, электродвигателях, телекоммуникационном оборудовании и горнодобывающей промышленности.
Стекловолоконные собачьи кости легче стали или алюминия, не подвержены коррозии и обеспечивают лучшую электроизоляцию, что делает их идеальными для определенных электротехнических применений.
Размеры могут варьироваться в зависимости от требований заказчика, но обычно включают такие размеры, как 8×6 мм, 10×8 мм и 20×16 мм.
Да, их можно изготовить по индивидуальному заказу с точки зрения размера, цвета, толщины и типа смолы в соответствии с конкретными инженерными потребностями.
Многие собачьи кости из стекловолокна соответствуют стандартам безопасности, таким как правила UL (Underwriters Laboratories) и IEC (Международная электротехническая комиссия) для электрических компонентов.
Они требуют минимального обслуживания, однако следует проводить регулярные проверки, чтобы убедиться в отсутствии износа или повреждений, вызванных факторами окружающей среды.
Да, их можно использовать на открытом воздухе, поскольку они устойчивы к воздействию окружающей среды; однако следует оценивать конкретные условия в зависимости от области применения.
Срок службы может варьироваться в зависимости от условий использования, но, как правило, обеспечивает длительный срок службы благодаря своей прочности и устойчивости к старению.
