Что такое пултрузионная машина?
A пултрузионная машина — специализированный инструмент. Он используется в процессе пултрузии. Этот процесс производит непрерывные длины армированных волокном композитов, в частности армированных волокном полимеров (FRP). Термин «пултрузия» объединяет «вытягивание» и «экструзию». Он отражает уникальный процесс. Он вытягивает материалы через этапы, а не проталкивает их. Этот метод хорошо подходит для профилей с постоянным поперечным сечением. Примерами являются балки, стержни и другие структурные компоненты.
Почему выбирают нас?
Мы знаем разнообразные требования наших клиентов и производимую ими продукцию. В Incomepultrusion мы видим себя как поставщика комплексных решений. Мы поддерживаем наших клиентов в решении их проблем. Наши пултрузионные машины эффективны, высококачественны и надежны. Они имеют усилие зажима от 3 до 100 тонн. Они включают гидравлику и гусеницы. От стандартных машин до полностью индивидуальных высокоточных систем с кратчайшими циклами.
Что мы можем предоставить?
Машины для пултрузии жизненно важны для производства армированных волокном композитов. Это, в частности, армированные волокном полимеры (FRP). Эффективность и качество процесса пултрузии зависят от различных ключевых компонентов. Они должны работать вместе без сбоев. Ниже приведены основные компоненты машин для пултрузии, которые мы можем предоставить.
Волокна обычно разматываются со шпулярников или рулонов. Наша система должна обеспечивать надлежащее натяжение и выравнивание. Это предотвратит запутывание или разрыв во время обработки.
Мы предлагаем три различных типа:

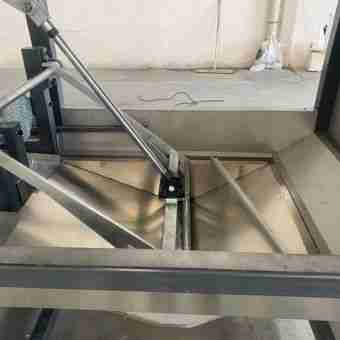

- Ванна для погружения: Волокна погружаются в ванну со смолой для тщательного пропитывания.
- Прямоточная ванна: обеспечивает непрерывный поток через смолу.
- Система впрыска смолы: впрыскивает смолу в волокна. Обеспечивает равномерное распределение и минимизирует отходы.

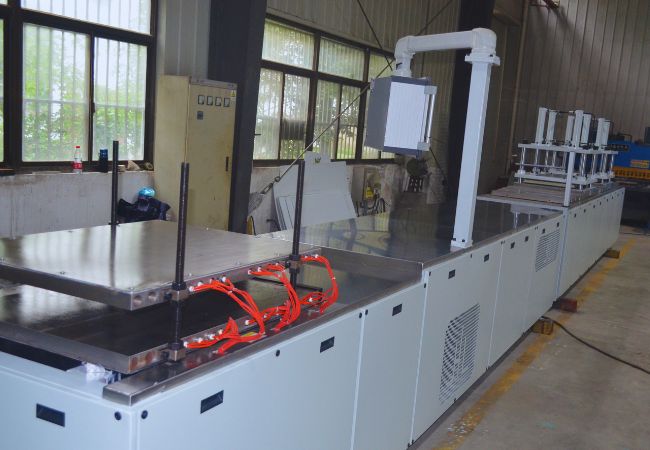

Он используется для придания формы пропитанным смолой волокнам перед штампом. Он приближает их к окончательному профилю. Наш компонент выравнивает волокна для отверждения. Он также удаляет излишки смолы.
Штамп может быть цельным или с раздельной полостью. Часто он имеет несколько зон нагрева для равномерного отверждения смолы по мере ее прохождения.

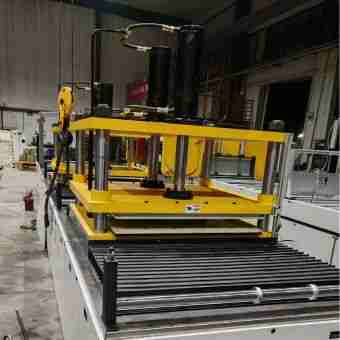

Мы предлагаем два типа систем протяжки. Они протягивают отвержденный композитный профиль через матрицу.

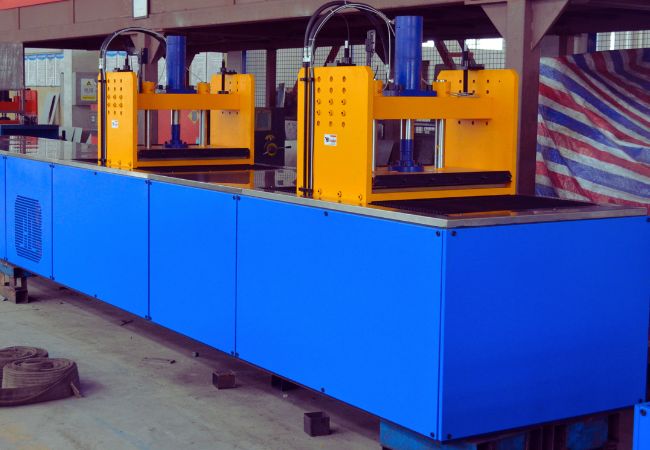

- Гидравлический возвратно-поступательный съемник: Он использует чередующиеся захваты для вытягивания профиля. Подходит для больших усилий вытягивания.
- Гусеничный тягач: Система, которая захватывает и протягивает профиль через матрицу. Идеально подходит для низких скоростей протягивания и повторяющихся задач.

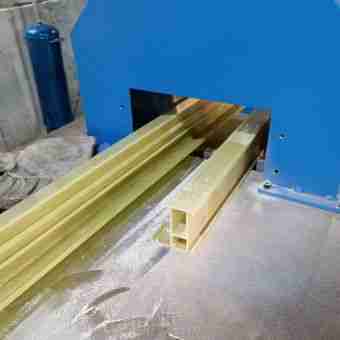

Он режет непрерывный пултрузионный профиль на заданные длины после отверждения. Наш резак работает с тянущим механизмом. Он может использовать абразивный или алмазный круг. Он может включать системы охлаждения для уменьшения пыли и тепла во время резки.

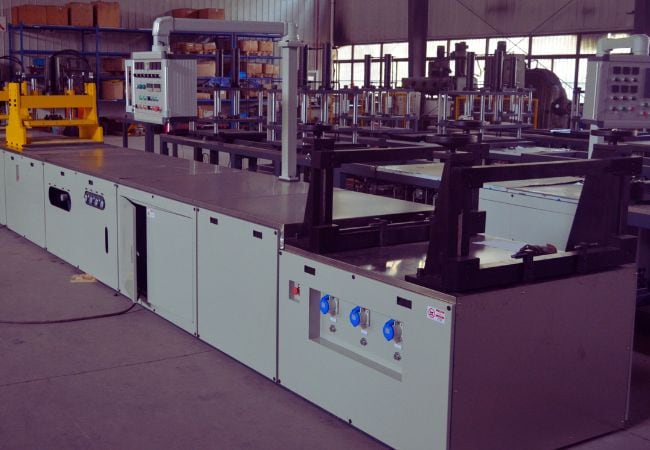

Наши передовые пултрузионные машины часто имеют автоматизированные системы управления. Они управляют температурой, пропиткой смолой, скоростью вытягивания и натяжением. Это обеспечивает постоянное качество продукции.
Сосредоточьтесь на потребностях клиентов
Оборудование для пултрузии быстро доставляется на вашу производственную площадку.
Оборудование для пултрузии может быть специально адаптировано под ваши нужды.
Оборудование для пултрузии рассчитано на цикличность в кратчайшие сроки.
Обычно мы выбираем высококачественные компоненты и предлагаем наше оборудование по конкурентоспособным ценам.

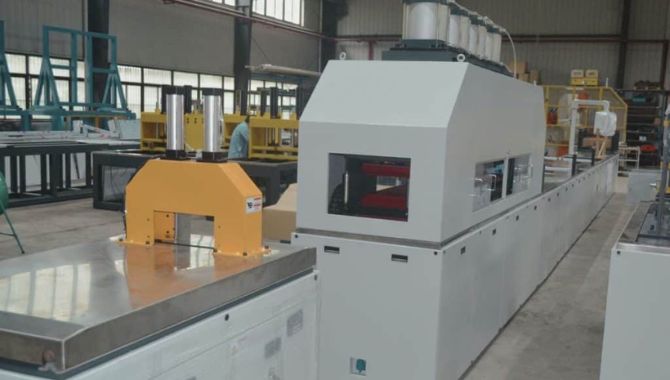

10ТОННАЯ ПУЛТРУЗИОННАЯ МАШИНА CATERPILLAR
Машины Caterpillar Pultrusion Machinery — отличный выбор для компаний. Они могут быстро и эффективно производить большие объемы простых деталей. Машины Caterpillar могут изготавливать детали различных форм, размеров и материалов. Они имеют усовершенствованную конструкцию. К ним относятся полиэстер, виниловый эфир, эпоксидные смолы, арамидные волокна и армирующие элементы из углеродного волокна.

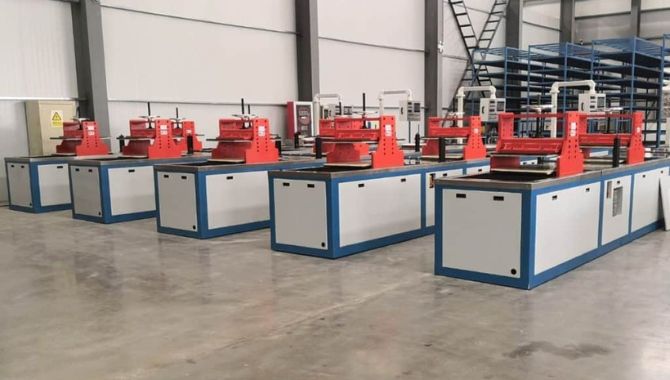

СЕРВОПУЛТРУЗИОННАЯ МАШИНА
Сервопультрузионное оборудование Имеет высокоточную систему управления и усовершенствованную гидравлическую систему. Может производить продукцию с большой точностью. Серводвигатель управляет скоростью машины. Это обеспечивает точность производственного процесса. Имеет меры безопасности для защиты операторов во время работы. Эти машины энергоэффективны. Они позволят сэкономить на счетах за электроэнергию, потребляя меньше электроэнергии во время производства.
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ПУЛТРУЗИОННОГО ОБОРУДОВАНИЯ

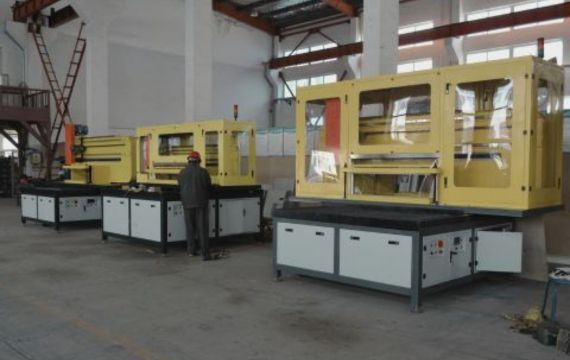

Резак имеет решающее значение при изготовлении пултрузии FRP. Он имеет лезвие для резки профиля любой длины. Он удобен в эксплуатации и экономически эффективен по сравнению с традиционными ручными резками. Кроме того, он снижает пылевое загрязнение во время работы. Таким образом, он также экологичен в этом аспекте.

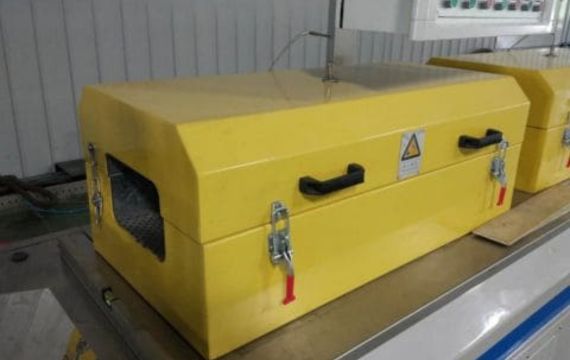

Ящик для отверждения помогает обеспечить правильное и равномерное отверждение эпоксидной смолы. Ящик для отверждения имеет систему контроля температуры. Он поддерживает постоянную температуру во время отверждения. Это предотвращает загрязнение во время обработки. Он гарантирует, что конечные продукты соответствуют стандартам прочности, целостности и качества.

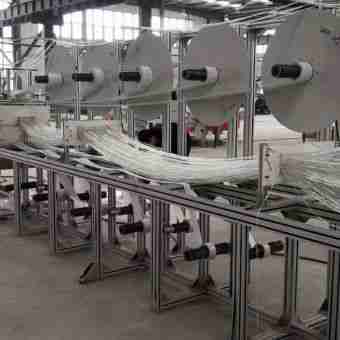

Шпулярник — важнейший элемент процесса пултрузии. Он обеспечивает централизованное натяжение пултрузионной заготовки. Каждый ровинг легко проверяется. Мы также предлагаем дополнительное оборудование для процесса пултрузии.
- Параметр пултрузионного оборудования
| Модель | ЮЛДЖ-6Т | ЮЛДЖ-8Т | ЮЛДЖ-12Т | ЮЛДЖ-15Т | ЮЛДЖ-20Т | ЮЛДЖ-30Т |
| Тяговое усилие (тонн) | 6 | 8 | 12 | 15 | 25 | 30 |
| Зажимная сила (тонн) | 6 | 8 | 10 | 15 | 25 | 30 |
| Скорость вытягивания (м/мин) | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 |
| Профиль(Ш×В)м | 0.6 × 0.25 | 0.6 × 0.25 | 0.6 × 0.3 | 0.8 × 0.35 | 1 × 0.4 | 1 × 0.5 |
| Мощность мотора (кВт) | 6 | 8 | 11 | 15 | 22 | 30 |
| Мощность нагрева (кВт) | 9.6 | 9.6 | 12 | 18 | 18 | 18 |
| Темп.Контроль | Интеллектуальный датчик и твердотельное реле | |||||
| Размер(Д×Ш)м | 8.25 × 0.85 | 9 × 0.9 | 9 × 0.9 | 11 × 1.12 | 11.25 × 1.35 | 11.25 × 1.35 |
| Вождение Тип | Гидравлический | |||||
| Система контроля | Реле или ПЛК | |||||
Мы также предоставляем вспомогательные устройства, такие как резак, смеситель смолыи устройство для резки рулонных матов.
Процесс пултрузии включает в себя несколько ключевых этапов:
- Кормление клетчаткой: Непрерывные волокна, обычно изготавливаемые из таких материалов, как стекловолокно, углерод или арамид, разматываются с рулонов и направляются в машину.
- Смола Пропитка: Волокна проходят через ванну со смолой, где они тщательно пропитываются жидкой смесью смолы. Эта смола может быть термореактивной (например, эпоксидной или полиэфирной) или термопластичной.
- Выполнение: После пропитки пропитанным смолой волокнам придается форма, близкая к их окончательному профилю, с помощью специальной системы. Этот шаг помогает организовать волокна и удалить излишки смолы.
- Нагревание и отверждение: Сформированные волокна поступают в нагретую матрицу, где происходит процесс отверждения. Тепло инициирует полимеризацию смолы, затвердевая композитный материал.
- Тянущий: Тянущий механизм непрерывно протягивает отвержденный профиль через матрицу. В зависимости от конструкции машины этот механизм может быть возвратно-поступательным или непрерывным.
- Резка: Наконец, отвержденный пултрузионный профиль разрезается на куски нужной длины с помощью отрезной пилы.
Процесс пултрузии имеет ряд преимуществ:
- Прочность и долговечность: пултрузионные материалы имеют высокое отношение прочности к весу. Это делает их идеальными для сложных применений.
- Универсальность: Процесс позволяет создавать формы, размеры и цветовые профили. Он отвечает разнообразным потребностям отрасли.
- Эффективность затрат: Пултрузионные изделия часто дешевле традиционных материалов. Они дают меньше отходов и используют эффективные производственные процессы.
Детали пултрузионного оборудования
Как выбрать подходящую пултрузионную машину для нужд вашего проекта
Введение
Понимание пултрузии
Пултрузия — это передовая производственная технология, которая позволяет производить высококачественные непрерывные композитные профили. Этот процесс протягивает материалы, такие как волокна и смола, через нагретую фильеру, создавая продукты с постоянным поперечным сечением и прочными механическими свойствами.
Важность выбора правильной машины
Выбор правильной пултрузионной машины имеет решающее значение для успеха вашего проекта. Выбранная вами машина повлияет на качество продукции, эффективность производства и прибыль. Принятие обоснованного решения поможет вам удовлетворить ваши потребности и достичь отличных результатов.
Цель данного руководства.
Это руководство поможет вам выбрать правильную машину для пултрузии. Понимание основных моментов и пошаговое выполнение метода поможет вам с уверенностью выбрать то, что соответствует целям вашего проекта.
Оценка требований вашего проекта
Определите характеристики вашего продукта
Прежде чем изучать варианты пултрузионных машин, четко определите характеристики вашего продукта. Рассмотрите размеры, формы и стандарты качества, которых вам необходимо достичь. Знание того, чего вы хотите, поможет вам выбрать правильную машину.
Определить объем производства
Оцените текущие потребности производства и спрогнозируйте будущую масштабируемость. Подумайте об объеме продукции, которую вам нужно производить, и о том, ожидаете ли вы роста спроса с течением времени. Это поможет вам выбрать машину с нужной производительностью и возможностями для роста.
Выбор материала
Выберите типы композитов, которые вы будете использовать. Убедитесь, что пултрузионная машина подходит для этих материалов. Разные машины имеют уникальные сильные и слабые стороны. Они могут обрабатывать некоторые волокна и смолы лучше, чем другие.
Понимание типов пултрузионных машин
Одноступенчатые машины
Одноступенчатые пултрузионные машины предназначены для простых приложений и предлагают экономически эффективное решение. Они идеально подходят для создания простых профилей. Они обеспечивают единообразные поперечные сечения и эффективно управляют умеренными объемами производства.
Многоступенчатые машины
Многоступенчатые пултрузионные машины предлагают расширенные возможности и подходят для более сложных приложений. Эти машины могут работать с различными материалами, что позволяет им создавать сложные формы. Они также могут использовать различные армирующие системы и смолы.
Полностью автоматизированные и полуавтоматические системы
Рассмотрите уровень автоматизации, необходимый для вашего производственного процесса. Автоматизированные системы повышают эффективность и последовательность. Полуавтоматические машины предлагают гибкость и ручное управление. Оцените ваши конкретные потребности и ресурсы, чтобы определить оптимальный уровень автоматизации.
Ключевые особенности, которые следует учитывать
Конструкция штампа и универсальность
Найдите машину для пултрузии с настраиваемыми матрицами. Она должна обрабатывать различные формы и размеры профилей. Гибкая конструкция матрицы поможет вам адаптироваться к изменениям проекта и расширить ассортимент продукции.
Скорость и пропускная способность вытягивания
Оцените скорость вытягивания и пропускную способность машины. Более высокие скорости могут повысить эффективность производства. Однако важно сбалансировать скорость с качеством. Проверьте свои производственные цели и убедитесь, что машина может их достичь.
Контроль и мониторинг температуры
Поддержание точной температуры является ключом к последовательному отверждению и целостности продукта. Выбирайте машины с передовыми системами нагрева и мониторингом в реальном времени. Это поможет поддерживать наилучшие условия обработки.
Простота обслуживания и эксплуатации
Рассмотрите удобство использования и требования к обслуживанию пултрузионной машины. Простые интерфейсы и легкий доступ к ключевым деталям могут ускорить операции и сократить время простоя. Оцените уровень обучения и поддержки, предоставляемых производителем.
Интеграция с существующими системами
Убедитесь, что пултрузионная машина хорошо подходит для вашей производственной линии и программного обеспечения. Бесшовная интеграция может минимизировать сбои и оптимизировать общую эффективность.
Контрольный список технических характеристик
Размеры и площадь основания машины
Проверьте пространство на вашем предприятии, чтобы убедиться, что пултрузионная машина поместится. Подумайте о размере и высоте машины. Также учтите дополнительное пространство, необходимое для обработки материалов и обслуживания.
Требования к мощности и энергии
Ознакомьтесь с электрическими характеристиками и требованиями к энергопотреблению машины. Убедитесь, что ваше предприятие обеспечивает необходимое электропитание. Подумайте, как это может повлиять на расходы на электроэнергию. Ищите машины с энергосберегающими функциями, чтобы оптимизировать эксплуатационные расходы.
Возможности погрузочно-разгрузочных работ
Проверьте способность машины обрабатывать материалы. Посмотрите на системы подачи, обработку рулонов и варианты хранения. Эффективная обработка материалов может оптимизировать производство и минимизировать отходы. Рассмотрите совместимость машины с вашими предпочтительными форматами материалов и поставщиками.
Функции безопасности и соответствие требованиям
Отдавайте приоритет машинам, которые соответствуют отраслевым стандартам безопасности и сертификации. Проверьте наличие таких функций, как кнопки аварийной остановки, системы защиты и защиты оператора. Убедитесь, что машина соответствует соответствующим нормам и рекомендациям.
Бюджетирование и затраты
Первоначальная стоимость покупки
Сравните цены на различные типы и модели пултрузионных машин. Рассмотрите требуемые первоначальные инвестиции и оцените ценностное предложение каждого варианта. Помните, что первоначальная стоимость покупки — это только часть общей финансовой картины.
Затраты на эксплуатацию и техническое обслуживание
Учитывайте долгосрочные эксплуатационные и эксплуатационные расходы, связанные с пултрузионной машиной. Учитывайте такие расходы, как потребление энергии, расходные материалы, запасные части и требования к регулярному обслуживанию. Оцените потенциальное влияние на ваш производственный бюджет.
Анализ рентабельности инвестиций (ROI)
Проведите тщательный анализ ROI. Это поможет выявить преимущества повышения эффективности и качества продукции. Рассмотрите такие факторы, как увеличение производственной мощности, сокращение отходов и повышение конкурентоспособности на рынке. Рассчитайте ожидаемый срок окупаемости и долгосрочную прибыльность.
Варианты финансирования и лизинга
Изучите варианты финансирования и лизинга, доступные для пултрузионных машин. Эти планы могут распределить инвестиции во времени. Они также соответствуют вашему бюджету. Обсудите потенциальные решения по финансированию с производителями или финансовыми учреждениями.
Оценка поставщиков и производителей
Репутация и надежность поставщика
Изучите репутацию и надежность поставщиков и производителей пултрузионных машин. Найдите компании, известные высококачественными машинами и отличной поддержкой клиентов. Читайте отзывы клиентов и ищите рекомендации у коллег по отрасли.
Послепродажная поддержка и обучение
Оцените уровень послепродажной поддержки и обучения, предоставляемых поставщиком. Программы обучения могут помочь вашей команде адаптироваться к новой машине и облегчить ее эффективное использование. Постоянная техническая поддержка обеспечивает своевременную помощь при необходимости.
Гарантийные и сервисные соглашения
Внимательно изучите гарантийные условия и сервисные соглашения, предлагаемые поставщиком. Узнайте о гарантийном покрытии и его сроке. Также проверьте наличие ограничений или исключений. Рассмотрите возможность продления сервисных контрактов для долгосрочного спокойствия.
Принятие обоснованного решения: пошаговое руководство
Составьте и расставьте приоритеты своих требований.
Составьте полный список требований к вашей пултрузионной машине, включая обязательные и желательные. Расставьте приоритеты в отношении характеристик и спецификаций, которые имеют решающее значение для успеха вашего проекта. Это будет служить справочным материалом на протяжении всего процесса выбора.
Исследование и составление списка потенциальных машин.
Проведите тщательное исследование и определите пултрузионные машины, которые соответствуют вашим требованиям. Проверьте технические характеристики, особенности и соответствие вашего проекта, чтобы сузить свой выбор. Рассмотрите возможность обращения к поставщикам для получения дополнительной информации и разъяснений.
Запросите демонстрации и испытания.
По возможности запрашивайте демонстрации или испытания машин, вошедших в шорт-лист. Наблюдение за работой машин и проверка их производительности вблизи дает полезные сведения. Подумайте о том, насколько легко ими пользоваться, о качестве вывода и о любых ограничениях.
Сравните предложения и обсудите условия.
После того, как вы соберете всю необходимую информацию, сравните предложения от разных поставщиков. Обратите внимание не только на цену. Подумайте также о послепродажной поддержке, обучении и условиях гарантии. Обсудите условия, чтобы обеспечить наилучшую ценность для ваших инвестиций.
Окончательный выбор и планирование реализации
Сделайте свой окончательный выбор на основе комплексной оценки всех факторов. После того, как вы выбрали нужную пултрузионную машину, разработайте подробный план внедрения. Рассмотрите логистику, установку, обучение и любые изменения на объекте для плавного перемещения.
Распространенные ошибки и как их избежать
Недооценка потребностей производства.
Избегайте недооценки текущих и будущих производственных потребностей. Выберите машину, которая может обеспечить потенциальный рост и масштабируемость. Подумайте о том, как ваш выбор повлияет на будущее. Убедитесь, что машина может адаптироваться к меняющимся потребностям.
Игнорирование требований по техническому обслуживанию
Не упускайте из виду важность регулярного обслуживания. Составьте план регулярного обслуживания. Это поможет сократить время простоя. Это также позволит машинам работать наилучшим образом. При принятии решения учитывайте затраты и ресурсы, необходимые для обслуживания.
Игнорирование поддержки поставщиков
Придавайте такое же значение поддержке поставщика, как и первоначальной покупке. Надежный и отзывчивый поставщик может иметь существенное значение в долгосрочной перспективе. Сосредоточьтесь на поставщиках, которые предлагают комплексную послепродажную поддержку, обучение и своевременную помощь.
Заключение
Краткое изложение ключевых соображений
Выбор правильной пултрузионной машины подразумевает тщательную оценку требований вашего проекта, понимание типов и характеристик машин, рассмотрение бюджетных и стоимостных факторов, а также оценку возможностей поставщика. Используйте четкий метод и учитывайте все ключевые факторы. Таким образом, вы сможете сделать разумный выбор, который соответствует вашим целям.
Поощрение к действию
Вы прочитали это руководство, поэтому теперь вы можете с уверенностью выбрать правильную машину для пултрузии. Доверьтесь своему выбору. Правильная машина может значительно улучшить ваш проект.
Следующие шаги
Сначала свяжитесь с поставщиками. Затем запланируйте консультации. Соберите конкретную информацию, которая соответствует вашим потребностям. Не стесняйтесь задавать вопросы и обращаться за советом к экспертам. Проведите исследование и тщательно подумайте. Вы найдете подходящую пултрузионную машину для успеха вашего проекта.
Часто задаваемые вопросы (FAQ):
Каков типичный срок службы пултрузионной машины?
Срок службы пултрузионной машины зависит от таких факторов, как использование, обслуживание и модель. При надлежащем уходе и своевременном ремонте хорошо обслуживаемые машины могут прослужить несколько десятилетий.
Как я могу обеспечить оптимальное обслуживание своей машины?
Следуйте рекомендуемому производителем графику и рекомендациям по техническому обслуживанию, чтобы обеспечить оптимальное обслуживание. Чаще проверяйте ключевые детали. Смазывайте движущиеся части. Быстро заменяйте изношенные или поврежденные детали. Ведите подробные записи по техническому обслуживанию и обучайте персонал правильному уходу за машиной.
Существуют ли возможности модернизации существующих пултрузионных машин?
Да, многие производители предлагают модернизацию и переоснащение существующих пултрузионных машин. Модернизация может включать в себя улучшенные системы управления, новые нагревательные элементы и улучшенные навыки обработки материалов. Обсудите варианты модернизации с вашим поставщиком, чтобы изучить способы повышения производительности вашей машины.
Какие факторы оказывают наибольшее влияние на производительность машины?
На производительность пултрузионной машины влияет множество факторов. К ним относятся качество сырья, навыки оператора, калибровка машины и условия окружающей среды. Чтобы оптимизировать производительность, поддерживайте постоянное качество материала. Кроме того, тщательно обучайте операторов. Регулярно калибруйте машину. Контролируйте также температуру и влажность.
Контактная информация для консультации эксперта
Нужна помощь в выборе подходящей пултрузионной машины? Свяжитесь с нашей командой экспертов для получения персональной помощи! Наши эксперты здесь, чтобы помочь. Они могут ответить на ваши вопросы. Они предлагают индивидуальные советы и поддерживают вас в принятии решений.
Пултрузия — это непрерывный производственный процесс, в ходе которого композитные материалы с постоянным поперечным сечением создаются путем протягивания армирующих волокон через ванну со смолой, а затем через нагретую матрицу, где смола отверждается.
Распространенные материалы включают стекловолокно, углеродное волокно и арамидные волокна в сочетании с различными термореактивными смолами, такими как эпоксидные, полиэфирные и винилэфирные.
Пултрузия позволяет производить широкий ассортимент продукции, включая стержни, балки, трубы, швеллеры и специальные профили, используемые в строительстве, автомобилестроении, аэрокосмической промышленности и других отраслях.
Процесс включает несколько этапов: подача волокон в машину, пропитка их смолой, предварительное формование формы, отверждение в нагретой матрице, протягивание отвержденного профиля через матрицу и резка его по длине.
Ключевые компоненты включают в себя дозатор армирования, пропиточный аппарат смолой, систему предварительного формования, терморегулируемую матрицу, тянущий механизм, отрезную пилу и системы управления.
Горячая пултрузия подразумевает предварительный нагрев материалов перед обработкой для улучшения характеристик текучести и скорости отверждения. Холодная пултрузия не подразумевает нагревание перед формованием.
Сила натяжения варьируется в зависимости от материала и изготавливаемого профиля, но должна быть достаточной для преодоления сопротивления в процессе отверждения.
Да, в процессе пултрузии в смолу можно добавлять пигменты для создания изделий различных цветов.
Да, специальные смолы могут быть разработаны для придания им огнестойких свойств или повышенной химической стойкости в зависимости от потребностей применения.
Меры контроля качества включают мониторинг уровней насыщения смолой, поддержание постоянной температуры в штампе и проверку готовых профилей на предмет дефектов, таких как однородность цвета и точность размеров.
Распространенные дефекты включают неравномерное распределение цвета, поверхностные дефекты (шероховатость или матовость) и структурные несоответствия. Их часто можно отследить до проблем со смешиванием смолы или неправильного контроля температуры во время отверждения.
Да, работа со смолами может представлять опасность для здоровья из-за летучих органических соединений (ЛОС). Во время производства рекомендуется обеспечить надлежащую вентиляцию и использовать средства индивидуальной защиты.
Воздействие на окружающую среду зависит от используемых материалов. Многие производители сейчас сосредотачиваются на устойчивых методах, используя перерабатываемые материалы или разрабатывая процессы с низким уровнем выбросов.
Пултрузионные изделия широко используются в строительстве (для изготовления структурных компонентов), автомобилестроении (легкие детали), аэрокосмической промышленности (конструкции самолетов), электротехнике (изоляторы) и многих других отраслях, где требуются материалы с высокими эксплуатационными характеристиками.
Время настройки может варьироваться в зависимости от сложности машины и характеристик продукта, но обычно включает настройку штампов и регулировку параметров для оптимального производства.
