Пресс-форма для массового формования

Руководство по проектированию и обработке пресс-форм BMC

Содержание

• Каковы основные принципы использования материалов для литья под давлением BMC?
• Что следует учитывать при проектировании форм BMC?
• Какое оборудование используется для обработки BMC-форм?
• Как вы контролируете параметры процесса формования BMC?
• Каковы ключевые аспекты структуры пресс-формы BMC?
• Как можно обеспечить контроль качества пресс-форм BMC?
• Каковы типичные проблемы с пресс-формами BMC и как их решить?
• Какие экономические факторы следует учитывать при производстве пресс-форм BMC?

Каковы основные принципы использования материалов для литья под давлением BMC?

Компоненты пресс-форм BMC

Объемный формовочный компаунд (BMC) — это композитный материал, состоящий из нескольких основных ингредиентов:

Армирование стекловолокном: Для значительного повышения механической прочности и жесткости материала добавляются рубленые стеклянные волокна, обычно длиной от 1/8 до 1/4 дюйма.

Термореактивные смолы: Ненасыщенный полиэфир или виниловый эфир Смолы обычно образуют первичную матрицу BMC. Эти смолы обеспечивают необходимые связующие свойства и способствуют термо- и химической стойкости конечного продукта.

Наполнители и добавки: Различные минеральные наполнители, такие как карбонат кальция или кремний, используются для снижения стоимости и улучшения определенных свойств, таких как теплопроводность и твердость. Добавки также могут включать катализаторы, ингибиторы, загустители и пигменты для изменения поведения при отверждении, вязкости и других характеристик.

Катализаторы и ингибиторы: Эти вещества контролируют процесс отверждения, обеспечивая эффективную полимеризацию термореактивной смолы во время формования. Они имеют решающее значение для достижения оптимальных свойств текучести и кинетики отверждения.

Свойства материала пресс-формы BMC

BMC обладают рядом свойств, которые делают их пригодными для различных применений:

Характеристики потока: Вязкость BMC имеет решающее значение для заполнения форм. Она должна быть оптимизирована, чтобы гарантировать, что материал может адекватно течь в сложные геометрические формы, не оставляя пустот или дефектов.

Кинетика отверждения: Скорость отверждения BMC зависит от типа и количества используемого катализатора, а также температурных условий во время обработки. Правильный контроль этих факторов имеет решающее значение для получения стабильного качества продукта.

Усадочные свойства: BMC обычно демонстрируют очень низкую усадку во время отверждения, что выгодно для поддержания размерной стабильности формованных деталей. Это свойство позволяет достигать жестких допусков в приложениях, требующих высокой точности.

Механические характеристики: BMC известны своим высоким отношением прочности к весу, превосходной жесткостью и долговечностью. Включение стекловолокна значительно улучшает эти механические свойства, делая их пригодными для структурных применений.

Тепловые характеристики: BMC могут выдерживать умеренно высокие температуры, часто до 350°F (175°C), что делает их подходящими для применений, связанных с умеренным тепловым воздействием. Многие составы также обладают присущей им огнестойкостью, что повышает безопасность в применениях со строгими требованиями к огнестойкости.

В совокупности эти свойства делают BMC универсальным материалом для таких отраслей, как автомобилестроение, аэрокосмическая промышленность, электротехника и строительство, где они обеспечивают многофункциональность и высокую производительность.

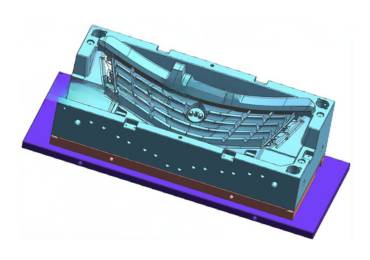

Что следует учитывать при проектировании форм BMC?

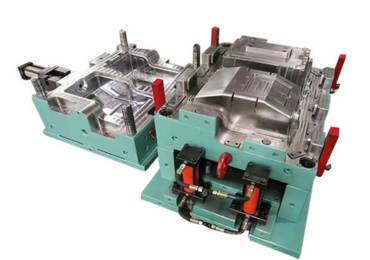

Основные компоненты пресс-форм BMC

Проектирование пресс-форм BMC включает в себя несколько ключевых компонентов, обеспечивающих эффективное формование и высокое качество готовых деталей:

Полость и сердечник: Полость — это полое пространство внутри формы, которое формирует конечный продукт, в то время как сердечники используются для создания внутренних элементов. Правильное выравнивание и подгонка между этими компонентами имеют решающее значение для достижения точности размеров.

Конструкция линии разъема: Линия разъема — это соединение, где встречаются две половины формы. Ее конструкция должна минимизировать видимые швы на готовой детали и облегчить разделение формы.

Система бегунов: Это каналы, по которым BMC поступает в полость формы. Их конструкция должна обеспечивать равномерное распределение потока, чтобы избежать дефектов, таких как неполные впрыски или неполное заполнение.

Система вентиляции: Правильная вентиляция имеет решающее значение для выхода воздуха и летучих веществ во время формования, предотвращения таких дефектов, как образование воздушных ловушек, и обеспечения полного заполнения формы.

Система выталкивания: Эта система отвечает за извлечение готовой детали из формы. Ее конструкция должна обеспечивать эффективное выталкивание, избегая при этом повреждения детали.

Ключевые параметры проектирования пресс-форм BMC

Несколько конструктивных параметров существенно влияют на производительность и качество пресс-форм BMC:

Соображения по толщине стенки: Равномерная толщина стенки имеет решающее значение для достижения постоянного отверждения и механических свойств. Изменения могут привести к неравномерному охлаждению и усадке.

Углы уклона: Углы уклона, обычно устанавливаемые на уровне 2–3°, облегчают извлечение детали из формы за счет снижения трения во время выталкивания.

Радиусы углов и кромок: Большие радиусы помогают снизить концентрацию напряжений, улучшить характеристики потока и свести к минимуму потенциальные дефекты в этих областях.

Рекомендации по проектированию ребер: Ребра могут повысить жесткость без значительного увеличения веса. Они должны быть спроектированы с соответствующей толщиной и интервалом, чтобы избежать таких проблем, как деформация или чрезмерная усадка.

Требования к текстуре поверхности: Обработка поверхности влияет как на эстетику, так и на функциональность. Текстуры могут улучшить сцепление или уменьшить блики, но также могут повлиять на освобождение от формы.

Оптимизация потока материала в формах BMC

Оптимизация потока материала внутри пресс-формы BMC является ключом к получению высококачественных деталей:

Расположение и размер ворот: Правильное расположение литника обеспечивает эффективное заполнение полости формы, минимизируя при этом длину потока и уменьшая потенциальные дефекты, такие как линии сварных швов или пустоты.

Ограничения длины потока: чрезмерно длинные пути потока могут привести к увеличению падения давления и снижению контроля ориентации волокон, что влияет на механические свойства. Проекты должны стремиться к тому, чтобы пути потока были максимально короткими и прямыми.

Предотвращение линий спая: линии спая возникают, когда два фронта потока встречаются, но не сливаются должным образом, создавая слабые места. Стратегии включают оптимизацию расположения литников и регулировку скоростей заполнения для обеспечения лучшего слияния фронтов потока.

Как избежать попадания воздуха: Адекватная вентиляция и конструкция литника помогают устранить захваченные воздушные карманы, которые могут вызвать дефекты поверхности. Обеспечение достаточного количества мест вентиляции имеет решающее значение для эффективного удаления газа.

Контроль ориентации волокон: Выравнивание стеклянных волокон существенно влияет на механические свойства. Проектирование формы для обеспечения хорошего выравнивания волокон может повысить прочность и жесткость в критических областях детали.

Учитывая эти конструктивные компоненты, параметры и стратегии оптимизации, инженеры могут создавать эффективные BMC-формы, позволяющие производить высококачественные детали, подходящие для широкого спектра применений.

Какое оборудование используется для обработки BMC-форм?

Компрессионное формование BMC-форм

Компрессионное формование — широко используемый процесс для формования материалов BMC. Ниже приведены основные параметры оборудования и процесса:

Требования к давлению: Для компрессионного формования BMC обычно требуются гидравлические прессы, способные оказывать значительное давление, часто в диапазоне от 1000 до 2500 фунтов на квадратный дюйм на область формования. Прессы должны включать такие функции, как контроль температуры, регулируемое направление и системы обработки деталей для обеспечения эффективной работы.

Расчет тоннажа: Требуемый тоннаж пресса определяется на основе прочности BMC на растяжение и площади поверхности формованной детали. Более высокое содержание стекла в BMC требует более высокого давления формования. Точные расчеты имеют решающее значение для предотвращения недо- или пересжатия, что может привести к дефектам.

Соображения параллельности: Поддержание параллельности плит во время формования имеет решающее значение для достижения равномерного распределения давления. Любое несовпадение может привести к неравномерному отверждению и размерным неточностям в конечном продукте. Современные прессы могут включать активные системы управления выравниванием для поддержания постоянной параллельности на протяжении всего цикла формования.

Системы контроля температуры: Точный контроль температуры имеет решающее значение для эффективного отверждения термореактивных смол. Машины для компрессионного формования оснащены многозонными системами контроля температуры для поддержания оптимальной температуры отверждения, обычно от 290°F до 400°F, по всей полости формы, предотвращая такие дефекты, как деформация или неполное отверждение.

Литье под давлением пресс-форм BMC

Литье под давлением — еще один эффективный метод обработки BMC-материалов, особенно для производства высокоточных сложных форм. Основные характеристики оборудования включают:

Технические характеристики машины: Машины для литья под давлением должны быть способны обрабатывать особые характеристики вязкости и текучести BMC. Они должны обеспечивать достаточное усилие зажима, чтобы удерживать форму закрытой во время впрыска и охлаждения.

Конструкция винта: Конструкция литьевого шнека должна быть адаптирована к уникальным свойствам BMC, что обеспечивает надлежащее смешивание и нагревание материала перед впрыском. Для достижения лучшей гомогенизации материала обычно используются конструкции барьерного шнека.

Конфигурация ствола: Конфигурация ствола должна поддерживать постоянный температурный профиль, чтобы BMC мог эффективно плавиться и течь в полость формы. Изоляция и нагревательные элементы внутри ствола имеют решающее значение для достижения желаемых температур расплава.

Конструкция сопла: Конструкция сопла должна минимизировать касательное напряжение на материале во время впрыска, обеспечивая при этом плавный поток в форму. Правильный размер и геометрия сопла помогают предотвратить такие проблемы, как деградация материала или захват воздуха.

Процессы компрессионного формования и литья под давлением имеют свои преимущества в зависимости от конкретных требований к применению, сложности детали и объемов производства. Понимание этих соображений относительно технологического оборудования имеет важное значение для оптимизации результатов формования BMC.

Как вы контролируете параметры процесса формования BMC?

Контроль температуры в формах BMC

Эффективный контроль температуры имеет решающее значение для процессов формования BMC, чтобы обеспечить оптимальное отверждение и качество конечного продукта. Ключевые аспекты включают:

Диапазон температур пресс-формы: Типичные температуры пресс-форм для обработки BMC находятся в диапазоне от 110°C до 170°C (от 230°F до 340°F). Более высокие температуры могут ускорить отверждение, в то время как более низкие температуры могут использоваться для сложных форм, чтобы позволить материалу надлежащим образом затекать в пресс-форму.

Предварительный нагрев материала: Предварительный нагрев материала BMC перед формованием может улучшить его текучесть и снизить вязкость, что приведет к лучшему заполнению полости формы. Этот шаг особенно полезен для более толстых или сложных деталей.

Профиль температуры отверждения: Профиль температуры отверждения должен тщательно контролироваться, чтобы соответствовать конкретной формуле BMC. Более высокие температуры приводят к более быстрому времени отверждения, но необходимо соблюдать осторожность, чтобы избежать чрезмерного отверждения, которое может ухудшить свойства материала.

Требования к охлаждению: Охлаждение необходимо после отверждения для затвердевания детали и подготовки ее к выталкиванию. Время охлаждения зависит от толщины и сложности детали, а эффективные системы охлаждения обеспечивают равномерную температуру пресс-формы.

Параметры давления в пресс-формах BMC

Параметры давления играют решающую роль в получении высококачественных формованных деталей:

Расчет силы зажима: Требуемое усилие зажима рассчитывается на основе площади поверхности детали и ожидаемого давления впрыска. Как правило, усилие зажима должно быть достаточным для противодействия давлению впрыска и предотвращения разделения формы во время заполнения.

Давление впрыска: Типичное давление впрыска для BMC составляет от 400 до 900 фунтов на квадратный дюйм (от 2.8 до 6.2 МПа). Удельное давление зависит от конструкции детали и вязкости материала, при этом сложные геометрии часто требуют более высоких давлений.

Давление выдержки: После первоначального заполнения применяется давление выдержки для компенсации усадки материала во время охлаждения. Это давление обычно устанавливается на уровне около половины давления впрыска, чтобы гарантировать, что полость останется заполненной во время затвердевания.

Противодавление: Противодавление в системе впрыска помогает поддерживать стабильный поток материала, с давлением в диапазоне от 0 до 25 фунтов на квадратный дюйм (от 0 до 0.18 МПа). Правильные настройки противодавления способствуют равномерному смешиванию и контролю температуры внутри цилиндра.

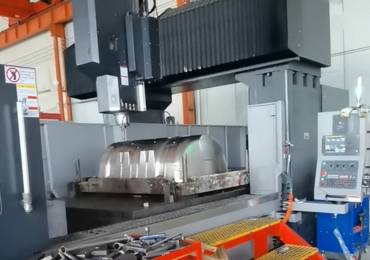

Соображения по времени в пресс-формах BMC

Сроки имеют решающее значение для оптимизации эффективности производства и обеспечения качества деталей:

Время заполнения: Это время, необходимое для впрыска BMC в полость формы. Обычно оно составляет от 3 до 6 секунд в зависимости от сложности детали и настроек скорости впрыска.

Время отверждения: Время отверждения зависит от толщины материала, температуры формы и конкретных характеристик рецептуры. Тонкие детали могут отверждаться в течение нескольких минут, в то время как более толстые детали требуют значительно более длительного времени отверждения.

Время охлаждения: Время охлаждения должно быть достаточным, чтобы позволить детали достичь температуры, при которой ее можно безопасно вынуть без деформации. Время охлаждения может сильно различаться, но обычно рассчитывается на основе толщины детали и теплопроводности BMC.

Общее время цикла: Общее время цикла включает время заполнения, время отверждения, время охлаждения и любые промежуточные времена, связанные с открытием/закрытием формы или выталкиванием детали. Типичное время цикла для компрессионного формования составляет от 1 до 10 минут, тогда как циклы литья под давлением могут быть короче, в зависимости от уровня автоматизации.

Тщательно управляя этими параметрами процесса, производители могут оптимизировать операции по формованию BMC-деталей для производства высококачественных деталей, сводя к минимуму дефекты и максимально увеличивая производительность.

Каковы ключевые аспекты структуры пресс-формы BMC?

Выбор материала пресс-формы BMC

Выбор материалов для пресс-форм BMC имеет решающее значение для обеспечения долговечности, точности и производительности. Основные соображения включают:

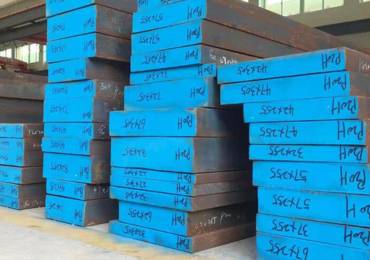

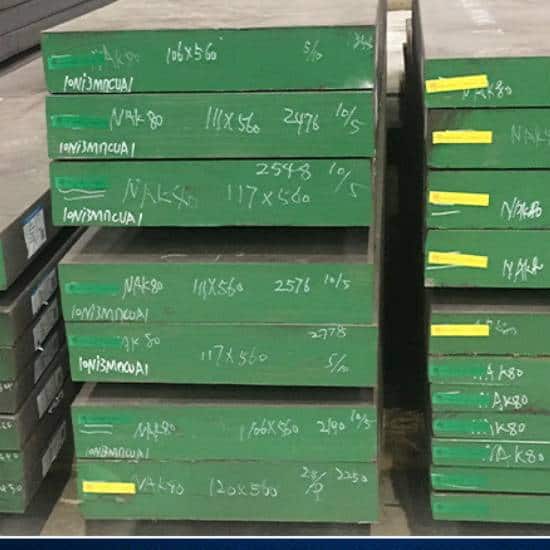

Марки инструментальной стали: Обычные марки стали, используемые для форм BMC, включают P20, H13 и S7. P20 часто используется из-за хорошего баланса между прочностью и твердостью, в то время как H13 обеспечивает отличную термостойкость, что делает ее пригодной для высокотемпературных применений. S7 известна своей ударопрочностью, что делает ее идеальным выбором для форм, подвергающихся высоким ударным нагрузкам.

Обработка поверхности: Различные виды обработки поверхности могут улучшить эксплуатационные характеристики материалов форм. Хромирование обычно используется для повышения твердости и коррозионной стойкости, что делает его пригодным для форм, работающих с абразивными материалами, такими как стеклонаполненные смолы. Химическое никелирование — еще один вариант, который обеспечивает равномерное покрытие и химическую стойкость без необходимости использования анода.

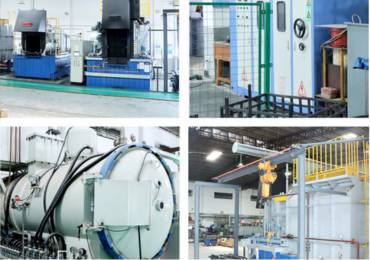

Требования к твердости: Материалы для форм обычно требуют твердости выше HRC 40, чтобы выдерживать износ в процессе формования. Формы, используемые для производства деталей с высоким содержанием стекловолокна, могут потребовать еще более высоких уровней твердости.

Износостойкость: Формы должны обладать высокой износостойкостью, чтобы сохранять свою целостность в течение длительного времени. Покрытия, такие как алмазный хром или нитридоборный никель, могут использоваться для повышения износостойкости и продления срока службы формы путем предотвращения эрозии.

Управление тепловым режимом в конструкциях пресс-форм BMC

Эффективное управление тепловым режимом в структуре пресс-формы BMC обеспечивает стабильное качество деталей и сокращение времени цикла:

Каналы нагрева/охлаждения: Формы должны быть спроектированы со стратегически расположенными нагревательными и охлаждающими каналами для поддержания оптимального контроля температуры в процессе формования. Эти каналы помогают достичь равномерного распределения температуры, что имеет решающее значение для стабильного отверждения материалов BMC.

Датчики температуры: Установка датчиков температуры внутри пресс-формы позволяет осуществлять мониторинг температуры пресс-формы в режиме реального времени. Эти данные могут использоваться для динамической регулировки систем нагрева или охлаждения, чтобы гарантировать работу пресс-формы в желаемом диапазоне температур.

Распределение тепла: Правильная конструкция нагревательных элементов и охлаждающих каналов имеет важное значение для эффективного распределения тепла по всей форме. Неравномерное распределение тепла может привести к дефектам, таким как деформация или неполное отверждение формованных деталей.

Учет теплового расширения: Материалы, используемые в конструкции пресс-формы, должны учитывать разницу в тепловом расширении между материалом пресс-формы и обрабатываемым BMC. Это рассмотрение помогает предотвратить такие проблемы, как изменение размеров или напряжения в формованных деталях во время процесса охлаждения.

Обработка поверхности форм BMC

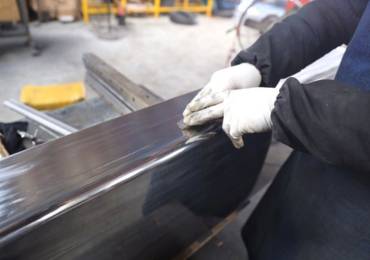

Полировка поверхности играет решающую роль в определении качества формованных деталей:

Требования к полировке: Формы обычно требуют полировки для достижения гладкой поверхности, особенно для деталей, требующих высокого блеска или оптической прозрачности. Ручные методы полировки, такие как использование все более мелких абразивов, помогают достичь зеркальной поверхности.

Текстурирование: Текстурирование форм может улучшить сцепление, уменьшить блеск или имитировать другие материалы, такие как дерево или кожа. Необходимо соблюдать осторожность в процессе нанесения, чтобы текстура не мешала отделению детали и не оказывала отрицательного влияния на эстетику.

Хромирование: В дополнение к повышению твердости поверхности, хромирование обеспечивает коррозионную стойкость. Это особенно полезно при использовании абразивных материалов, таких как смолы, наполненные стеклом. Однако следует проявлять осторожность, чтобы избежать слишком толстого покрытия, которое может заполнить поверхностные текстуры.

Поверхностные покрытия: дополнительная обработка, например, никель-кобальтовое покрытие или алмазно-хромовое покрытие, может повысить износостойкость и противооткалывающие свойства, особенно в зонах с высоким трением, таких как направляющие и сердечники.

Тщательно продумав эти аспекты конструкции пресс-формы, производители могут оптимизировать процессы формования BMC, чтобы улучшить качество продукции и продлить срок службы пресс-форм.

Как можно обеспечить контроль качества пресс-форм BMC?

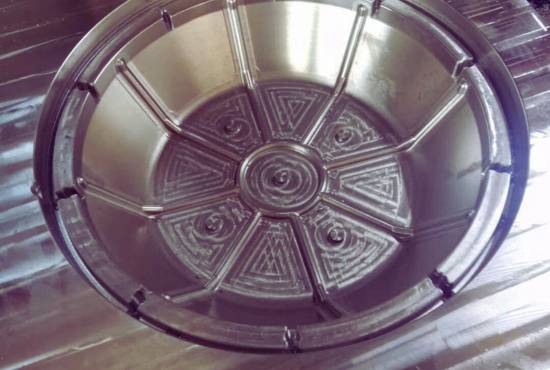

Качество деталей при формовании BMC

Обеспечение качества формованных деталей BMC имеет решающее значение для соответствия стандартам производительности и долговечности. Ключевые аспекты качества включают:

Точность размеров: Это относится к степени, в которой размеры формованной детали соответствуют предполагаемым спецификациям дизайна. Точность проектирования пресс-формы и параметров обработки имеет решающее значение для достижения жестких допусков, на которые могут влиять такие факторы, как толщина стенки, скорость охлаждения и усадочное поведение.

Отделка поверхности: Качество поверхности формованных деталей влияет как на эстетику, так и на функциональность. Видимые детали часто требуют гладкой отделки поверхности, в то время как функциональные приложения могут требовать определенных текстур. Обработка поверхности и отделка поверхности пресс-формы играют важную роль в достижении желаемых характеристик поверхности.

Содержание пустот: Наличие пустот или пузырьков воздуха внутри формованных деталей может нарушить их структурную целостность. Меры контроля качества должны включать мониторинг давления впрыска и обеспечение надлежащей вентиляции для минимизации захвата воздуха во время формования.

Распределение волокон: равномерное распределение стекловолокон в BMC имеет решающее значение для достижения постоянных механических свойств. Изменения в ориентации волокон могут создавать слабые места в готовом продукте. Такие методы, как анализ потока на этапе проектирования, помогают прогнозировать и оптимизировать распределение волокон.

Степень отверждения: Степень отверждения влияет на конечные механические свойства деталей BMC. Недоотверждение может привести к снижению прочности и долговечности. Системы мониторинга, такие как мониторинг диэлектрического отверждения, предоставляют данные в реальном времени о процессе отверждения, гарантируя, что детали достаточно отверждены перед извлечением из формы.

Мониторинг процесса формования BMC

Эффективный мониторинг процесса имеет решающее значение для поддержания качества на всех этапах формования BMC:

Мониторинг температуры: Постоянный мониторинг температур пресс-формы гарантирует, что они остаются в оптимальном диапазоне для отверждения BMC. Стратегически размещенные датчики температуры внутри пресс-формы обеспечивают обратную связь в режиме реального времени, что позволяет регулировать системы нагрева или охлаждения по мере необходимости.

Датчики давления: Мониторинг давления впрыска и удержания во время процесса формования помогает поддерживать однородность заполнения и снижает риск дефектов. Датчики давления могут предупреждать операторов об отклонениях от установленных параметров, что позволяет немедленно принимать корректирующие меры.

Мониторинг отверждения: такие методы, как мониторинг диэлектрического отверждения, позволяют производителям отслеживать процесс отверждения в режиме реального времени, измеряя такие свойства, как ионная вязкость. Эти данные помогают гарантировать, что каждая деталь достигает желаемого уровня отверждения, что улучшает общее качество продукта.

Статистический контроль процессов (SPC): Внедрение SPC подразумевает использование статистических методов для мониторинга и управления процессом формования. Анализируя данные, собранные на различных этапах производства, производители могут выявлять тенденции, обнаруживать отклонения и предпринимать корректирующие действия до возникновения дефектов.

Сосредоточившись на этих мерах контроля качества, производители могут гарантировать, что их формованные детали BMC соответствуют строгим стандартам производительности, оптимизируя при этом эффективность производства и сводя к минимуму отходы.

Каковы типичные проблемы с пресс-формами BMC и как их решить?

Дефекты пресс-форм BMC

В процессе формования BMC могут возникнуть различные дефекты, влияющие на качество и производительность конечного продукта. Некоторые распространенные дефекты включают:

Короткие кадры: Это происходит, когда полость формы не заполнена полностью, что приводит к неполным деталям. Причины включают недостаточное давление впрыска, нехватку материала или низкие температуры формы.

Следы ожогов: они выглядят как желтые или черные обугленные области на поверхности детали, обычно вызванные захваченным воздухом, который сжимается и перегревается во время впрыска. Недостаточная вентиляция или чрезмерно высокие температуры расплава также могут способствовать возникновению этого дефекта.

Смывка волокон: этот дефект проявляется как неравномерное распределение стекловолокна внутри формованной детали, обычно вызванное чрезмерными сдвиговыми усилиями или неправильными характеристиками потока во время впрыска. Он может ослабить механические свойства конечного продукта.

Коробление: часто вызванное неравномерной скоростью охлаждения или неправильными настройками температуры пресс-формы, коробление приводит к деформации детали после охлаждения. Высокие внутренние напряжения, возникающие при быстром охлаждении, также могут способствовать возникновению этой проблемы.

Дефекты поверхности: К ним относятся такие недостатки, как царапины, ямки или неравномерная текстура на поверхности детали. Они могут быть вызваны неправильной обработкой поверхности формы, загрязнением или неправильным обращением в процессе формования.

Устранение неполадок пресс-форм BMC

Устранение дефектов в формовании BMC требует системного подхода к устранению неполадок. Некоторые стратегии включают:

Корректировка параметров процесса: Тонкая настройка таких параметров, как скорость впрыска, давление и температура, может помочь уменьшить дефекты. Например, увеличение давления впрыска может решить проблемы с недоливом, а регулировка температуры пресс-формы может помочь минимизировать следы прижогов.

Модификации пресс-форм: Изменение конструкции пресс-формы может улучшить качество детали. Это может включать добавление вентиляционных отверстий для облегчения отвода воздуха, регулировку размеров литников для оптимизации потока или перепроектирование охлаждающих каналов для улучшения терморегулирования.

Обработка материалов: Обеспечение надлежащего хранения и обработки материалов BMC имеет решающее значение. Следует избегать загрязнения влагой, так как это может привести к образованию пузырьков и пустот в формованных деталях. Регулярные проверки качества материалов перед обработкой могут предотвратить проблемы, связанные с загрязнением.

Процедуры обслуживания: Регулярное обслуживание пресс-форм и оборудования необходимо для поддержания постоянного качества продукции. Это включает в себя очистку поверхностей пресс-форм для удаления любых остатков, которые могут вызвать дефекты, и проверку на предмет износа, который может повлиять на производительность пресс-формы.

Выявляя конкретные дефекты и внедряя целевые решения, производители могут повысить качество своих формованных деталей BMC, минимизируя при этом время простоя и отходы.

Какие экономические факторы следует учитывать при производстве пресс-форм BMC?

Факторы затрат при производстве пресс-форм BMC

Понимание факторов стоимости, связанных с производством пресс-форм BMC, имеет важное значение для производителей, стремящихся оптимизировать операции и поддерживать прибыльность. Основные факторы стоимости включают:

Сложность конструкции пресс-формы: Сложность конструкции пресс-формы оказывает значительное влияние на затраты. Более сложные пресс-формы требуют передового инженерного проектирования, более длительного времени обработки и потенциально более высоких затрат на техническое обслуживание. Упрощение конструкций, где это возможно, может сократить первоначальные инвестиции и производственные затраты.

Выбор материала: Выбор материалов, используемых в конструкции пресс-формы, влияет как на первоначальные затраты, так и на долгосрочную прочность. Высококачественные инструментальные стали и обработка поверхности увеличивают первоначальные расходы, но могут привести к снижению затрат на обслуживание и замену с течением времени. Кроме того, колебания цен на сырье могут повлиять на общие производственные затраты, что требует разумных стратегий закупки материалов.

Объем производства: Экономия от масштаба играет решающую роль в экономике пресс-форм BMC. Более высокие объемы производства позволяют распределить фиксированные затраты на проектирование и изготовление пресс-формы по большему количеству деталей, что снижает затраты на единицу продукции. И наоборот, мелкосерийное производство может привести к более высоким затратам на единицу продукции из-за амортизации фиксированных затрат.

Оптимизация времени цикла: Сокращение времени цикла напрямую влияет на эффективность и рентабельность производства. Более короткое время цикла обеспечивает более высокую производительность без значительных дополнительных инвестиций в оборудование. Оптимизация методов, таких как контроль температуры, настройки давления и поток материала, способствует сокращению производственных циклов.

Эффективность производства при формовании BMC

Максимизация эффективности производства имеет решающее значение для повышения рентабельности операций по формованию BMC. Важные факторы включают:

Минимизация времени настройки: сокращение времени, необходимого для установки пресс-формы между производственными циклами, может значительно повысить эффективность. Внедрение стандартизированных процедур настройки, использование систем быстрой смены и поддержание организованного рабочего пространства способствуют минимизации времени простоя.

Снижение уровня брака: Минимизация брака имеет важное значение для поддержания рентабельности. Постоянный мониторинг параметров процесса, внедрение мер контроля качества и использование методов статистического контроля процессов (SPC) помогают выявлять проблемы на ранней стадии и минимизировать отходы.

Энергоэффективность: Потребление энергии в процессе формования увеличивает общие эксплуатационные расходы. Инвестиции в энергоэффективное оборудование, оптимизация систем нагрева и охлаждения, а также внедрение автоматизированного управления могут со временем привести к существенной экономии средств.

Требования к рабочей силе: затраты на рабочую силу являются существенной составляющей общих производственных расходов. Оптимизация процессов посредством автоматизации, инвестирование в обучение сотрудников для повышения эффективности работы машин и оптимизация рабочих процессов могут помочь снизить требования к рабочей силе, сохраняя при этом стандарты качества.

Тщательно учитывая эти экономические факторы и сосредоточившись на повышении эффективности, производители могут повысить свою конкурентоспособность на рынке BMC, обеспечивая при этом устойчивый рост и прибыльность.
