Стеклопластиковые круглые трубы: полное справочное руководство для инженеров и специалистов отрасли

Введение

Стеклопластиковые круглые трубы или трубы из армированного стекловолокном полимера (FRP) меняют отрасли промышленности по всему миру. Они легкие, прочные и устойчивы к коррозии. Эти трубы работают лучше, чем традиционные материалы, такие как сталь, алюминий и ПВХ. Поэтому они являются лучшим выбором для жестких условий эксплуатации. В этом руководстве рассматриваются многочисленные варианты использования стеклопластиковых круглых труб. Мы рассмотрим их основные механические свойства и эксплуатационные показатели. Мы также обсудим производственные процессы, которые придают им уникальные особенности. Мы также предоставим вам набор инструментов для анализа затрат и выгод. Это поможет вам сделать разумный выбор.

Что такое круглые трубы из стеклопластика?

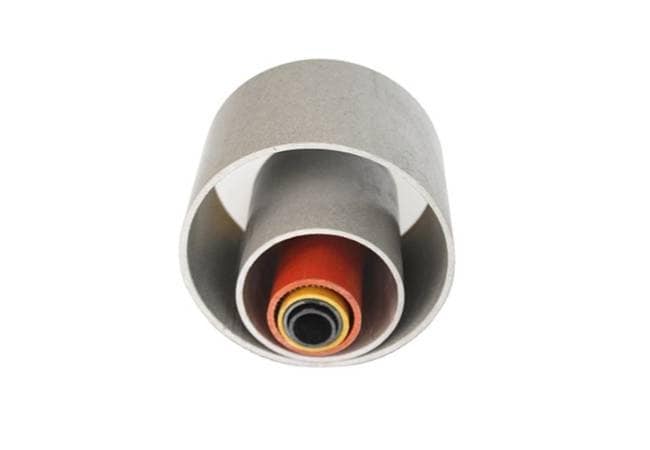

Стекловолоконные круглые трубы изготавливаются путем смешивания стеклянных волокон с полимерной смолой. Обычно это эпоксидная, полиэфирная или винилэфирная смола. Эта уникальная смесь позволяет получить трубы с:

• Трубы FRP имеют высокое отношение прочности к весу. Они обеспечивают прочность на разрыв, близкую к прочности стали, но весят гораздо меньше.
• Высокая коррозионная стойкость: в отличие от металлов, стеклопластик не ржавеет и не разрушается в жестких условиях.
• Гибкость конструкции: вы можете изготовить трубы FRP в соответствии со своими потребностями по размеру, форме и эксплуатационным характеристикам.

Трубы из стеклопластика идеально подходят для случаев, когда требуются легкие, прочные и устойчивые к коррозии материалы.

Сравнение матриц смол

Выбор матрицы смолы существенно влияет на производительность труб FRP. Вот сравнение наиболее распространенных типов смол:

Анализ изображений SEM показывает четкие различия в связи волокна со смолой для разных типов смол. Эпоксидная смола имеет самую сильную прочность на границе раздела.

Применение круглых труб из стекловолокна

Аэрокосмическая промышленность и оборона

Трубы FRP широко используются в аэрокосмической отрасли. Они легкие и прочные.

• Рамы дронов: Стекловолоконные трубки легкие, но прочные. Они повышают производительность дронов и увеличивают время полета. «В проекте беспилотника рамы из стеклопластика увеличили продолжительность полета на 25% по сравнению с алюминием».
• Крепления спутников: FRP может выдерживать экстремальные температуры и излучение в космосе. Это делает его идеальным для конструкций спутников. «Некоторые аэрокосмические компании используют трубы FRP для креплений спутников. Этот выбор соответствует строгим стандартам материалов NASA».
• Военная техника: коррозионно-стойкие детали из стеклопластика используются в военно-морских кораблях и полевом снаряжении, что сокращает расходы на техническое обслуживание и повышает долговечность.

Автомобильная промышленность и транспорт

Автомобильная промышленность, особенно электромобили (ЭМ), использует трубы FRP для:

• Легкие конструкции FRP помогают снизить вес транспортного средства. Это расширение поддерживает аккумулятор EV, что приводит к увеличению дальности поездки. «В случае электромобиля корпуса аккумуляторов FRP увеличивают дальность на 10% по сравнению со сталью».
• Приводные валы: Высокая прочность на скручивание FRP повышает топливную экономичность и производительность. «GHI Motors перешла на приводные валы FRP. Это снизило вес на 50% и повысило ускорение».
• Общественный транспорт: рамы автобусов из стеклопластика устойчивы к погодным условиям и химическим веществам, что повышает их долговечность и сокращает расходы на техническое обслуживание.

Строительство и инфраструктура

Трубы FRP отлично зарекомендовали себя в суровых условиях, характерных для строительных и инфраструктурных проектов.

• Химические заводы: системы трубопроводов из стеклопластика устойчивы к кислотной и щелочной коррозии, обеспечивая длительную эксплуатацию. «Химический завод заменил стальные трубы на стеклопластиковые, что продлило срок их службы более чем на 20 лет».
• Укрепления моста: Решения по модернизации сейсмостойких конструкций из стеклопластика повышают безопасность и долговечность мостов.Город использовал FRP-оболочку для укрепления своего исторического моста, повысив его сейсмостойкость».
• Водоподготовка: прочные трубы FRP используются в системах сточных вод. Они устойчивы к коррозии от химикатов и микробов.

Возобновляемая энергия

Системы чистой энергии используют трубы из стеклопластика (FRP) для обеспечения их долговечности и производительности.

• Ветряные турбины: Опоры из стеклопластика для лопастей и башен выдерживают суровые морские условия. «Ветровая электростанция выбрала трубы FRP для опор турбин, что позволило сократить расходы на техническое обслуживание на 40% за пять лет».
• Солнечные фермы: устойчивые к ультрафиолетовому излучению FRP-конструкции поддерживают солнечные панели. Они обеспечивают стабильность и повышают долгосрочную эффективность.

Спорт и Отдых

Трубы FRP используются в различном спортивном и развлекательном оборудовании.

• Удилища: Гибкие и прочные удилища FRP улучшают вашу рыбалку. Они предлагают большую чувствительность и долговечность.
• Палаточные стойки: Легкие и устойчивые к погодным условиям стойки FRP отлично подходят для приключений на открытом воздухе. Они хорошо выдерживают экстремальные условия.
• Велосипеды: Высокопрочные и легкие рамы из стеклопластика улучшают производительность и эффективность езды на велосипеде.

Новые приложения

• Медицина: в аппаратах МРТ и других медицинских приборах используются неметаллические, не мешающие работе компоненты из стеклопластика.
• Телекоммуникации: Легкие, устойчивые к коррозии антенные мачты из стеклопластика идеально подходят для установки вышек 5G.
• Сельское хозяйство: Системы орошения из стеклопластика устойчивы к повреждениям от удобрений и пестицидов, обеспечивая долгосрочную эффективность. «Прибрежные города, такие как Майами, используют FRP вместо стали для перил дощатых настилов. Это изменение связано с тем, что FRP лучше противостоит коррозии в соленой воде».

Расширенные показатели производительности

Данные о долговечности для конкретных отраслей:

• Морские ветровые турбины: В испытаниях на соляной туман секции башен из FRP подвергаются эрозии со скоростью 0.03 мм в год. Сталь, с другой стороны, подвергается эрозии со скоростью 0.5 мм в год (DNV GL Report 2023).
• Химические заводы: FRP сохраняет прочность на разрыв 98% даже спустя 15 лет в средах с pH 2–12 (исследование NACE 7854).

Механические свойства и показатели эффективности

Стеклопластиковые круглые трубы обладают важными механическими свойствами, которые повышают их эксплуатационные характеристики:

Микроструктурный анализ: СЭМ-изображения показывают, что трубы FRP класса А имеют отличную адгезию волокон к матрице. Это приводит к эффективности передачи напряжения 98% (Источник: Журнал композитных материалов).

Механизмы отказа:

Основные сертификаты FRP:

• ASTM D3916: Стандарт для пултрузионных стержней/труб из стеклопластика.
• стандартами качества ISO 14692: Применение в нефтяной/газовой промышленности
• EN 13706: Конструкционные профили для строительства

Производственные процессы

Пультрузия

Пултрузия — это непрерывный производственный процесс, который производит профили FRP с постоянным поперечным сечением. Армирующие волокна протягиваются через ванну со смолой, формуются через нагретую фильеру и разрезаются по длине. Вы можете оптимизировать параметры пултрузии, такие как скорость протяжки и температура фильеры. Это помогает повысить прочность трубки и сохранить точность размеров.

Параметры контроля процесса пултрузии:

Обмотка нити

Намотка нити подразумевает наматывание длинных волокон вокруг вращающейся оправки, создавая форму трубки. Вы можете изменять угол намотки и количество слоев, чтобы получить желаемые механические свойства. Этот процесс хорошо подходит для производства труб и резервуаров из FRP высокого давления.

Some Composites использует собственную технологию намотки нитей. Этот метод позволяет производить трубы FRP, которые на 20% прочнее стандартных промышленных труб для своего веса».

Инструментарий для проектирования и инжиниринга

Формула расчета размера трубы FRP:

Толщина стенки (t) = (P × D)/(2 × S × F)

Где:

• P = Внутреннее давление (фунт/кв. дюйм)
• D = Диаметр (дюймы)
• S = прочность материала (фунт/кв. дюйм)
• F = Коэффициент безопасности (1.5-3)

Пример расчета для трубы для передачи химикатов диаметром 10″ при давлении 150 фунтов на кв. дюйм:

t = (150 фунтов на квадратный дюйм × 10 дюймов)/(2 × 30,000 2.5 фунтов на квадратный дюйм × 0.1) = XNUMX дюйма

Ограничения и стратегии смягчения последствий

Протоколы контроля качества

Контрольный список инспекции производства:

1. Проверка выравнивания волокон (отклонение лазерного выравнивания ≤ 0.5°)
2. Контроль вязкости смолы (вискозиметр Брукфилда ± 5 сП)
3. Тестирование степени отверждения (анализ ДСК ≥ 95% сшивания)

Анализ конкурентной среды

Доля на мировом рынке труб FRP:

Источник: Отчет о мировом рынке композитов за 2024 год

Дифференциация технологий:

• 3D-печатный FRP: Локальное усиление в зонах высокого напряжения (например, колена труб)
• Пултрузия с использованием искусственного интеллекта: Машинное обучение оптимизирует вязкость смолы в режиме реального времени (точность ±2%)
• Самовосстанавливающийся FRP: Микрокапсулы высвобождают ремонтные агенты при обнаружении трещин.

Инновации в области устойчивого развития и переработки

Текущие проблемы отрасли:

• Только 12% отходов FRP перерабатывается во всем мире (данные Composites UK за 2023 год).
• Термическое разложение смол приводит к выделению летучих органических соединений.

Прорывные решения:

Пример из практики: завод Toyota по переработке стеклопластика в Нагое ежегодно перерабатывает 5,000 тонн автомобильных отходов стеклопластика в поддоны для аккумуляторов.

В центре внимания новые технологии

• FRP, напечатанный на 4D-принтере: Трубки с эффектом памяти формы, которые самостоятельно подстраиваются под изменения температуры.
• Нанокомпозит FRP: Трубки с графеновым покрытием, имеющие на 40% более высокую проводимость для экранирования от электромагнитных помех.
• Цифровые близнецы: Модели ИИ, прогнозирующие срок службы труб FRP при динамических нагрузках

Хронология развития нормативного регулирования

• 2024: Новые правила Агентства по охране окружающей среды предписывают использование стеклопластика при транспортировке опасных жидкостей.
• 2025: Требования ИМО к FRP в балластных системах судов
• 2026: Закон ЕС о циклической экономике требует использования 30% переработанного стеклопластика.

Лучшие практики установки и обслуживания

Контрольный список установки:

1. Используйте нейлоновые стропы (ни в коем случае не стальные цепи), чтобы не поцарапать поверхность.
2. Соблюдайте межосевое расстояние 1.5D между опорными кронштейнами (D = диаметр трубы).
3. При сборке соединений на открытом воздухе наносите гелькоут, устойчивый к УФ-излучению.

Распространенные ошибки:

• ❌ Использование прямых креплений металл-FRP без изоляционных прокладок → Гальваническая коррозия
• ❌ Превышение осевого смещения в 0.5% в трубопроводных системах → Преждевременный выход из строя соединений

График технического обслуживания:

Инструментарий для анализа затрат и выгод

Калькулятор общей стоимости FRP и стали:

Общая стоимость = Первоначальная стоимость материалов + (Ежегодное обслуживание × Срок службы проекта) + Потери от простоя

Примеры входных данных:

• Начальная стоимость FRP: 120 долл. США/м против 80 долл. США/м стали
• Техническое обслуживание FRP: 5 долл. США/м/год против 30 долл. США/м/год для стали
• Срок реализации проекта: 20 лет.

Результат:

• Общая стоимость FRP: 120 долл. США + (5 долл. США×20) = 220 долл. США/м
• Общая стоимость стали: 80 долл. США + (30 долл. США×20) = 680 долл. США/м
• Преимущество рентабельности инвестиций: снижение затрат на 67% при использовании FRP за 20 лет.

Словарь терминов

• Пультрузия: Непрерывный процесс производства профилей FRP постоянного сечения.
• Обмотка нити: Наматывание непрерывных волокон на вращающуюся оправку для создания трубчатых структур.
• расслаивание: Разделение слоев FRP из-за плохого сцепления или повреждения от удара.
• Гальваническая коррозия: происходит, когда разные металлы соприкасаются друг с другом в электролите.

Заключение

Стеклопластиковые круглые трубы идеально подходят для отраслей, которым требуются прочные, легкие и устойчивые к коррозии материалы. Стеклопластиковые трубы меняют правила игры. Они обладают отличными механическими свойствами и настраиваемым дизайном. Кроме того, они экологичны. Эти трубы производят фурор в аэрокосмической, автомобильной, строительной, возобновляемой энергетике и других отраслях. Знание производственных процессов, конкуренции и затрат помогает инженерам и отраслевым экспертам выбирать лучшие стеклопластиковые трубы для своих проектов. Устойчивость и производительность являются ключевыми целями. Таким образом, использование стеклопластиковых круглых труб будет расти. Это будет стимулировать инновации и формировать будущее материаловедения.
