Крепеж FRP: полное руководство по решениям для крепежа, стойкого к коррозии

Введение

Коррозия обходится промышленности в 2.5 триллиона долларов в год по всему миру. Крепежные элементы часто являются самым слабым звеном в важной инфраструктуре. Войти Крепеж из FRP (армированного волокном полимера)— разработаны для борьбы с ржавчиной, проводимостью и химической деградацией. В этом руководстве объясняется, как крепежные элементы FRP борются с коррозией в сложных условиях, таких как морские буровые установки и химические заводы. Они обеспечивают большую долговечность и безопасность.

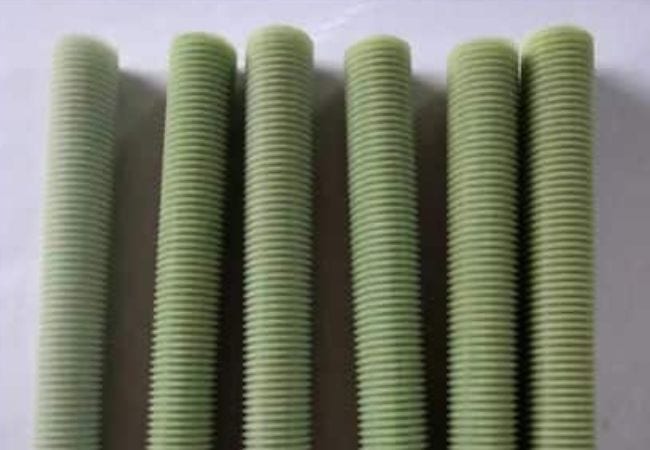

Что такое крепеж из FRP?

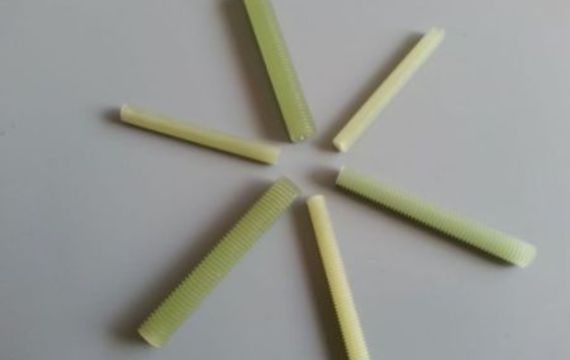

Крепеж FRP легкий и сделан из стекловолоконных прядей. Эти пряди скреплены смолой, которая может быть полиэфирной, винилэфирной или эпоксидной. Крепеж FRP отличается от стального или алюминиевого. Он хорошо работает в местах, подверженных коррозии, электрическому риску или влажных. Распространенные типы крепежа FRP включают:

• Болты и гайки из стеклопластика
• Винты и шайбы FRP
• Специальные анкеры и зажимы FRP

Крепеж FRP имеет ключевые преимущества. Он имеет нулевую проводимость, на 98% легче стали и не ржавеет. Эти особенности делают его идеальным для отраслей, где металлические крепежи выходят из строя.

Основные преимущества крепежа FRP

1. Непревзойденная коррозионная стойкость

Крепеж FRP выдерживает:

• Погружение в соленую воду в морской среде.
• Кислотное/щелочное воздействие в химической обработке
• УФ излучение в наружных установках

Пример: На очистных сооружениях каждые 6 месяцев заменялись болты из нержавеющей стали. Это было связано с коррозией от сероводорода. Переход на крепеж из стеклопластика позволил исключить необходимость его замены более чем на 5 лет.

2. Электрическая изоляция

Непроводящая природа FRP предотвращает:

• Вспышки дуги на электрических подстанциях.
• Блуждающие токи в трубопроводных сетях.

Влияние на безопасность: отчет OSHA за 2023 год показал, что крепежные элементы из FRP сокращают количество электрических инцидентов на подстанциях на 43%. Они делают это за счет устранения токопроводящих путей.

3. Легкость и высокая прочность

По сравнению со сталью FRP обеспечивает:

• 1/4 веса с одинаковой прочностью на растяжение.
• Сокращение трудозатрат на установку для крупных конструкций, таких как мосты из стеклопластика.

Почему коррозионная стойкость имеет значение

В таких областях, как химическая переработка, морское строительство и энергетика, коррозия крепежных деталей может привести к:

• Катастрофический отказ оборудования
• Угрозы безопасности, такие как утечки и обрушения.
• Высокие расходы на техническое обслуживание

Оффшорные нефтяные платформы тратят около $150,000 60 каждый год на замену корродированных болтов. Альтернативы FRP могут сократить эти расходы на XNUMX%, при этом значительно повышая безопасность.

Типы крепежа FRP

Распространенные формы крепежа из FRP включают в себя:

• Резьбовые крепежи, как болты и винты, являются важнейшими компонентами во многих приложениях.
• Безрезьбовые крепежи, как зажимы и U-образные болты.
• Индивидуальные проекты для особых требований к нагрузке.

Подробные технические характеристики

Прочность на разрыв в 600 МПа в винилэстеровом FRP означает, что болт M12 FRP может поднять взрослого африканского слона. Этот слон весит около 5,000 кг, поэтому болт не сломается.

Габаритные характеристики:

• болты: M6 - M30, длина до 500 мм
• Винты: M4 - M12, длина до 100 мм

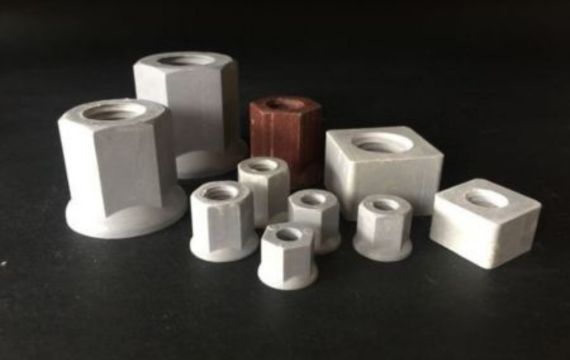

• Орехи: От M6 до M30; доступные стили включают шестигранник, квадрат и крыло.
• Шайбы: M6 - M30, внешний диаметр от 12 мм до 60 мм
• Индивидуальные размеры Доступен по запросу.

Все крепежные элементы FRP соответствуют стандартам качества и охраны окружающей среды ISO 9001 и ISO 14001. Резьба соответствует ISO 965 и ANSI B1.1 технические условия.

Отраслевые приложения и тематические исследования

Химическая обработка

Крепеж FRP отлично себя проявляет в химических средах, которые быстро разъедают металлы. Винилэстеровые болты FRP хорошо зарекомендовали себя в трубах с 32% соляной кислотой при 60°C на хлорщелочном заводе. Спустя 5 лет болты FRP не показали износа. Напротив, образцы из нержавеющей стали полностью растворились.

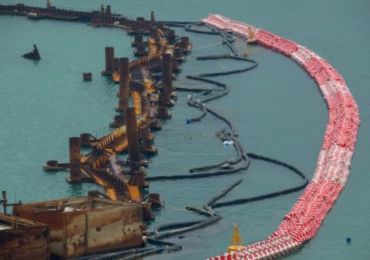

Морское Строительство

Погружение в соленую воду ускоряет коррозию стальных и алюминиевых крепежей. Во Флориде в проекте пирса использовались стяжки и анкеры из FRP. Они помогли закрепить сборные бетонные секции. Крепеж из FRP оставался прочным после десяти лет постоянного воздействия волн и соляного тумана. Это означало, что не потребовалось дорогостоящих замен.

Переработка пищевых продуктов

Крепеж из нержавеющей стали может ржаветь. Это происходит, если они часто контактируют с кислыми продуктами или сильными чистящими химикатами. Завод по переработке цитрусовых перешел на полиэфирные шайбы и винты FRP для своих конвейеров. Крепеж FRP имеет гладкую, непористую поверхность. Такая конструкция предотвращает образование органических отложений и рост бактерий. Эта функция улучшает дезинфекцию и сокращает время простоя для замены.

Сельское хозяйство

Винты FRP отлично подходят для резервуаров для хранения удобрений. Они устойчивы к аммиаку и другим едким химикатам. Крупный производитель зерна заменил ржавеющие винты из нержавеющей стали на винты FRP в своих куполах для хранения. Это изменение устранило риск загрязнения металлическими частицами.

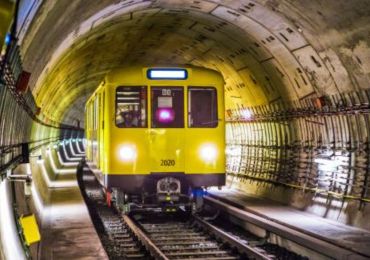

Железнодорожные пути

Электрифицированные системы поездов требуют креплений с высокой диэлектрической прочностью. Зажимы и шпалы из FRP помогают изолировать рельсы. Они останавливают блуждающие токи и обеспечивают безопасность железнодорожников. Недавно европейский железнодорожный оператор модернизировал 200 км путей с помощью креплений из FRP.

Горнодобывающий альянс

Кислотная вода и серные соединения в шахтах быстро разъедают стальные болты. Это может привести к обрушению кровли. медный рудник в Чили перешли на винилэстеровые FRP-болты в самых коррозионных шахтах. FRP-болты сохранили свою несущую способность даже после многих лет в условиях pH 2.

Глубокое погружение в механизм коррозии

Коррозия происходит, когда металл встречается с электролитом, таким как соленая вода или кислота. В стали атомы железа легко отдают электроны и связываются с кислородом, образуя оксид железа (ржавчину). Эта реакция окисления ослабляет металл с течением времени, что приводит к поломке.

Крепеж FRP обладает химической инертностью. Тесно связанные полимерные цепи в смоле не принимают участия в окислительно-восстановительных реакциях. Представьте себе FRP как плотно сотканный плащ. Металлические крепежи, такие как те, что на хлопчатобумажных рубашках, впитывают воду и ржавчину. FRP имеет полимерный «плащ», который защищает от коррозионных элементов на молекулярном уровне.

Воздействие на окружающую среду и устойчивость

Крепеж из стеклопластика обеспечивает значительные экологические преимущества по сравнению с металлическими аналогами.

• Меньше выбросов: FRP имеет малый вес, что сокращает расход топлива на транспортировку и установку. Тонна стеклопластика экономит 3.2 тонны CO2 по сравнению с производством стали.
• Более длительный срок службы: крепежные элементы FRP устойчивы к коррозии. Это означает меньше замен. Таким образом, сокращается использование материала и количество отходов в течение срока службы конструкции.
• Вторичная переработка: После использования крепежные элементы FRP измельчаются в гранулы. Затем эти гранулы повторно используются в асфальтовых дорогах или композитных настилах. Этот процесс помогает сократить 92% отходов на свалках.

Использование крепежа FRP вместо стали или алюминия может помочь проектам получить баллы LEED. Это относится к категории «Материалы и ресурсы». FRP устойчив к коррозии, что соответствует цели LEED по созданию прочных, долговечных материалов. Это помогает снизить воздействие на окружающую среду.

Протокол проектирования и установки

Контрольный список спецификаций

1. Определить коррозионные агенты в среде эксплуатации (соленая вода, кислоты, щелочи, растворители и т. д.).
2. Обозначить механические нагрузки на крепеж (растяжение, сдвиг, изгиб, вибрация).
3. Проверить максимальная рабочая температура приложения.
4. Вычислить требуемые размеры крепежа на основе конструкции соединения и требований к нагрузке.
5. Выберите подходящую марку смолы — винилэфирную, полиэфирную или эпоксидную — в зависимости от коррозионных агентов и температуры.
6. Перечислите соответствующие стандарты, такие как ASTM D638 для свойств при растяжении или раздел X кодекса ASME BPV для неметаллических деталей котлов.

Рекомендации по установке

1. Используйте неметаллические инструменты, такие как торцевые ключи и шестигранные ключи. Это помогает защитить поверхность FRP от повреждений.
2. Используйте рекомендуемые производителем значения крутящего момента. Для болтов M20 это обычно 25-30 Нм. Это поможет избежать чрезмерного затягивания.
3. Для болтовых соединений используйте плоские шайбы. Они помогают распределить силу зажима и предотвратить повреждение поверхности.
4. Предотвратите гальваническую коррозию, подобрав материал крепежа к зажимаемым деталям. Используйте соединения FRP с FRP или FRP с композитным материалом.

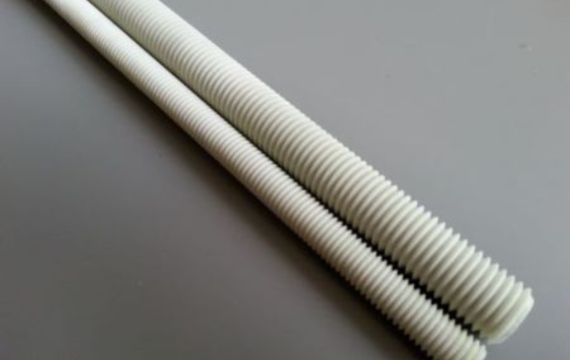

5. Для анкерных болтов или резьбовых стержней используйте гайка и шайба на обоих концах болта для обеспечения равномерного распределения нагрузки.
6. Проверяйте крепежи каждый год. Ищите признаки повреждения УФ-излучением, трещины от перегрузки или химического износа.

Устранение распространенных проблем

Разрушающие мифы крепежи из FRP

• Миф: Стеклопластик слабее стали. Реальность: Соотношение прочности к весу FRP превосходит сталь в коррозионных средах. Его уникальные свойства позволяют ему сохранять механическую целостность там, где металлы выходят из строя.
• Миф: FRP-крепежи слишком дороги. Реальность: FRP-крепежи изначально стоят дороже, чем стальные или алюминиевые. Однако они экономят деньги в долгосрочной перспективе. Это потому, что они предотвращают коррозию, что означает меньше замен. Кроме того, они продлевают срок службы ваших активов.

Заключение

Крепеж FRP — это больше, чем просто замена металла. Он предлагает долгосрочное обновление для отраслей, которые имеют дело с коррозией. Он сочетает в себе прочность, безопасность и экономию средств. Таким образом, он решает проблемы, которые не могут решить традиционные металлические крепежи.
